Клеммная колодка соединительная 2х7,5мм. | B102 DKC ДКС

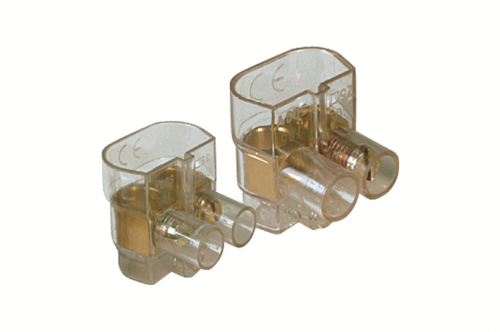

Клеммная колодка DKC Quadro b102 — компактное винтовое соединительное устройство для надежного соединения двух проводников сечением до 16 мм² в бытовых и промышленных электрических цепях. Подходит для монтажа на кабеле, используется в распределительных коробках, осветительных устройствах и системах управления.

Назначение и область применения

Клеммная колодка DKC Quadro b102 предназначена для создания прочного и долговечного электрического соединения между двумя проводниками. Используется там, где требуется надежный контакт без пайки: в распаячных коробках, при подключении выключателей, розеток, люстр, светильников, а также в слаботочных и силовых цепях переменного и постоянного тока.

Технические характеристики

• Тип соединения: винтовое
• Количество контактов: 2
• Количество клемм на полюс: 2
• Сечение провода: 1–16 мм²
• Номинальный ток: 100 А
• Номинальное напряжение: 500 В
• Рабочая температура: от -5 °C до +85 °C
• Материал корпуса: поликарбонат (PC), самозатухающий класс V0
• Прозрачность корпуса: да — позволяет визуально контролировать состояние соединений
• Габариты: ширина 24,5 мм, высота 25 мм
• Позиция подвода проводов: сбоку
• Способ монтажа: на кабель (не требует DIN-рейки)

Совместимость и монтаж

Клеммная колодка DKC Quadro b102 устанавливается непосредственно на кабель — её можно закрепить внутри распределительной коробки, зафиксировав с помощью хомутов или клея. Для подключения необходимо зачистить жилы на 8–10 мм, вставить их в два отдельных зажима и затянуть винты равномерным усилием. Учитывайте, что максимальное сечение провода — 16 мм²; более толстые жилы не войдут. Каждый зажим работает автономно — провода не связаны друг с другом внутри колодки.

Безопасность и стандарты

• Класс воспламеняемости V0 — материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени
• Изоляция выполнена из поликарбоната, устойчивого к перегреву и механическим повреждениям
• Напряжение 500 В соответствует требованиям для сетей 220–400 В
• Винты изготовлены из оцинкованной стали — устойчивы к коррозии и не деформируются при затяжке

Преимущества

• Прозрачный корпус — легко проверить, правильно ли вставлены провода и не ослабли ли винты
• Усиленные винты — исключают срыв резьбы даже при многократном демонтаже
• Стандартное сечение 1–16 мм² — покрывает большинство бытовых и промышленных задач
• Не требует установки на DIN-рейку — удобна для монтажа в ограниченных пространствах
• Работает в широком диапазоне температур — подходит для холодных помещений и нагреваемых зон

Ограничения применения

• Не предназначена для подключения проводов сечением более 16 мм² — попытки насильно вставить толстую жилу повредят механизм
• Не рассчитана на частое подключение/отключение — рекомендовано однократное или редкое обслуживание
• Не следует использовать в условиях постоянного воздействия воды или агрессивных сред — хотя IP-класс не указан, корпус не герметичен
• Не подходит для монтажа в открытых уличных щитах без защиты от внешних факторов

Примеры использования

• Подключение проводов от выключателя к розетке в распределительной коробке
• Объединение фазных проводов перед входом в потолочный светильник
• Соединение медных жил в цепях управления станков или конвейеров
• Переход с одного типа провода на другой (например, с 2,5 мм² на 4 мм²)

Практические советы

• Перед затяжкой винта убедитесь, что все жилы полностью вошли в зажим — не допускайте торчащих концов
• Используйте отвертку с подходящим наконечником — слишком маленькая или большие усилия могут повредить пластик
• Проверьте плотность соединения легким дерганьем провода после монтажа — если есть люфт, подтяните винт
• При работе с алюминиевыми проводами используйте специальную смазку против оксидации — поликарбонат не защищает от химической коррозии
• Эта клеммная колодка DKC Quadro b102 отлично сочетается с другими элементами серии Quadro — можно собирать модульные решения
