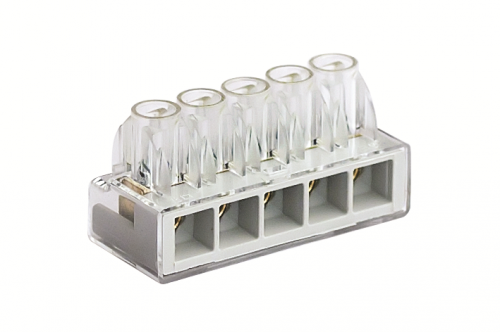

Клеммная колодка соединительная Quadro 80А 500В 6-16мм² DKC (ДКС) B165

Клеммная колодка соединительная 5х6мм от DKC (ДКС), артикул b165, обеспечивает надёжное однополюсное соединение проводов сечением до 16 мм2 с использованием пружинного зажима. Подходит для монтажа на кабель и применяется в распределительных щитах, автоматических системах и промышленном оборудовании.

Назначение и область применения

Клеммная колодка соединительная 5х6мм используется для создания временных или постоянных электрических соединений между многожильными и одножильными проводниками. Назначение - коммутация силовых цепей в условиях повышенной нагрузки. Применяется в электрошкафах, на станках, конвейерах, системах управления и других устройствах, где требуется прочное и быстрое соединение без инструментов.

Технические характеристики

• Количество контактов: 5
• Тип присоединения: пружинный зажим (не требует винтовых инструментов)
• Поперечное сечение провода: 6–16 мм2
• Номинальный ток: 80 А
• Номинальное напряжение: 500 В
• Материал корпуса: поликарбонат (PC) - устойчив к ударным нагрузкам и перегреву
• Рабочая температура: до +83 C
• Габариты: ширина 50 мм, высота 26 мм
• Позиция подключения: боковая
• Цвет: серый

Совместимость и монтаж

Клеммная колодка соединительная 5х6мм монтируется исключительно на кабель - то есть провода заводятся сбоку, а сама колодка закрепляется на жестком участке трассы. Для установки на DIN-рейку необходимо использовать дополнительный суппорт 159SM. Также возможен монтаж на плоскую поверхность через крепежную петлю. Учитывайте, что посадочный диаметр не регламентирован - колодка не имеет стандартных отверстий для болтов, только петля для крепления.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствующего требованиям UL94 V-0. Номинальные значения тока и напряжения обеспечивают безопасную работу в сетях переменного тока до 500 В. Отсутствие открытых токоведущих частей снижает риск поражения током при работе под напряжением. Однако не предназначен для использования во взрывоопасных средах.

Преимущества

• Пружинный зажим позволяет быстро вставлять и извлекать проводники без отвертки
• Увеличенная площадь контакта обеспечивает стабильное соединение даже при вибрациях
• Высокая плотность компактного исполнения - 5 контактов на одной единице
• Износостойкий материал корпуса сохраняет форму при длительной эксплуатации
• Поддерживает широкий диапазон сечений проводов - от 6 до 16 мм2

Ограничения применения

• Не допускается использование с проводами меньше 6 мм2 - контакт будет ненадёжным
• Запрещено применять в средах с температурой выше +83 C - возможно деформирование корпуса
• Не рассчитана на частые подключения/отключения - пружины имеют ограниченный срок службы
• Не подходит для монтажа в помещениях с высокой влажностью без дополнительной защиты
• Отсутствует возможность последовательного соединения нескольких колодок друг с другом

Примеры использования

• Объединение выходов нескольких двигателей в одном распределительном щите
• Соединение кабелей питания на конвейерной линии
• Разводка сигнальных линий в системах автоматизации
• Фиксация проводов перед входом в частичный шкаф управления
• Электромонтаж в теплицах, холодильных камерах и других объектах с контролируемым микроклиматом

Практические советы

• Перед вставкой провода убедитесь, что он зачищен на 10–12 мм - недостаточная длина вызывает плохой контакт
• Для многожильных проводов используйте наконечники - они предотвращают заплетание жил внутри зажима
• При монтаже на DIN-рейку всегда используйте совместимый суппорт 159SM - иначе колодка не зафиксируется
• Проверьте соответствие сечения провода: если провод больше 16 мм2 - не пытайтесь насильно вставить его; это повредит механизм
• После монтажа потяните каждый провод - проверьте надёжность фиксации
• Артикул b165 от DKC (ДКС) совместим с другими элементами серии Quadro - можно собирать модульные решения
