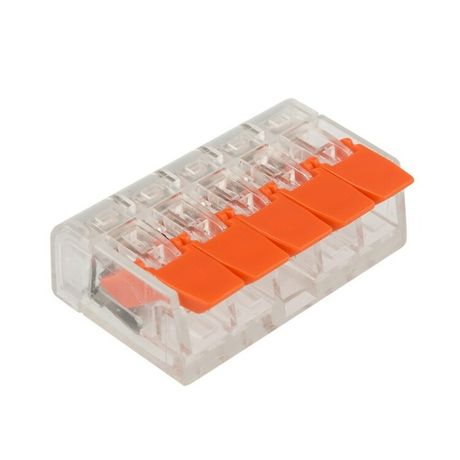

Универсальная компактная клемма, 5-проводная до 4,0 мм² (аналог Wago 221-415) (40 шт./уп.) | 07-5205 REXANT MEET

Клемма компактная многоразовая 5-проводная 0,14-4,0 мм² (40 шт) от REXANT — это решение для плотного и надёжного соединения нескольких проводов в ограниченном пространстве, где важна скорость монтажа, возможность повторного использования и визуальный контроль качества соединений.

Назначение и область применения

Клемма предназначена для соединения одножильных и многожильных проводов сечением от 0,14 до 4 мм². Подходит для ситуаций, когда требуется компактное и многократно используемое соединение: распределительные коробки, панели управления, оборудование с высокой плотностью проводки, автоматика, системы освещения, станки и конвейеры. Особенно эффективна там, где мало места для классических клеммных блоков или требуется частый доступ к соединениям для диагностики или замены.

Технические характеристики

• Количество зажимов: 5
• Номинальное сечение провода: 0,14–4 мм² (многожильный), 0,2–4 мм² (одножильный)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: –40 °C … +85 °C
• Длина зачистки изоляции: 11 мм
• Габариты: 13 × 9,5 × 19 мм
• Материал корпуса: полиамид 66
• Материал контактов: луженая медь
• Материал зажима: сталь
• Цвет: прозрачный
• Тип зажима: рычажный, многоразовый
• Наличие тестовых отверстий: да (по два с каждой стороны)

Совместимость и монтаж

Клемма совместима с медными проводниками любого типа — одножильными, многожильными, тонкими и среднего сечения. Для установки:

1. Защитите провод от изоляции на глубину 11 мм — этого достаточно для надёжного контакта.
2. Откройте рычаг, нажав на него вниз — он работает с минимальным усилием благодаря широкому дизайну.
3. Вставьте провод до упора в нужное гнездо.
4. Закройте рычаг до характерного щелчка — контакт будет закреплён механически.

Установка возможна на DIN-рейку или фиксируется в панелях через боковые выступы. Каждая клемма имеет две пары тестовых отверстий — можно проверить напряжение или целостность цепи без демонтажа проводов.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы при напряжении до 450 В и токе до 32 А. Материал корпуса — самозатухающий полиамид 66, что обеспечивает устойчивость к перегреву и горению. Прозрачная крышка позволяет визуально контролировать качество захода жилы и отсутствие повреждений. Температурный диапазон –40…+85 °C делает её пригодной для использования в холодных и нагретых помещениях.

Преимущества

• На 30% компактнее аналогичных рычажковых клемм — экономия места в плотных сборках.
• Прозрачный корпус — видно состояние проводов и качество контакта без вскрытия.
• Широкие рычаги требуют меньше силы для открытия и закрытия — снижается риск травм и ошибок при монтаже.
• Два набора тестовых отверстий с обеих сторон — удобство диагностики без отключения проводов.
• Многоразовое использование — не требует замены после каждого обслуживания.
• Луженые медные контакты — устойчивы к окислению, обеспечивают долгую работу даже во влажной среде.

Ограничения применения

• Не предназначен для алюминиевых проводов — возможен плохой контакт и перегрев.
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации — хотя зажим надёжный, длительные колебания могут ослабить контакт.
• Максимальная рабочая температура +85 °C — нельзя использовать рядом с источниками с сильным тепловыделением (например, рядом с мощными преобразователями или ТЭНами).
• Не следует перегружать проводники сверх указанного сечения — превышение 4 мм² может повредить механизм зажима.

Примеры использования

• Соединение пяти проводов от датчиков в одном месте на станке ЧПУ.
• Разводка сигналов в распределительной коробке систем видеонаблюдения.
• Объединение фазных и нулевых проводов в малогабаритных щитах.
• Подключение терморегуляторов и реле в HVAC-системах с ограниченным пространством.
• Использование в мобильных устройствах и автономных модулях, где необходима частая переустановка.

Практические советы

• Перед вставкой всегда проверяйте длину зачистки — 11 мм оптимально; слишком длинная зачистка может вызвать замыкание между соседними контактами.
• При использовании многожильных проводов слегка скрутите жилы перед введением — так лучше сохранится форма и контакт.
• Не затягивайте рычаг насильно — если он не закрывается легко, значит, провод не дошёл до упора или сечение больше допустимого.
• Для частого обслуживания выбирайте именно эту модель — она рассчитана на сотни циклов открывания/закрывания без потери надёжности.
• Артикулы 07-5205 и etm07-5205 — это одна и та же клемма REXANT. Убедитесь, что заказываете комплект из 40 штук — этого хватает на большинство проектов средней сложности.
