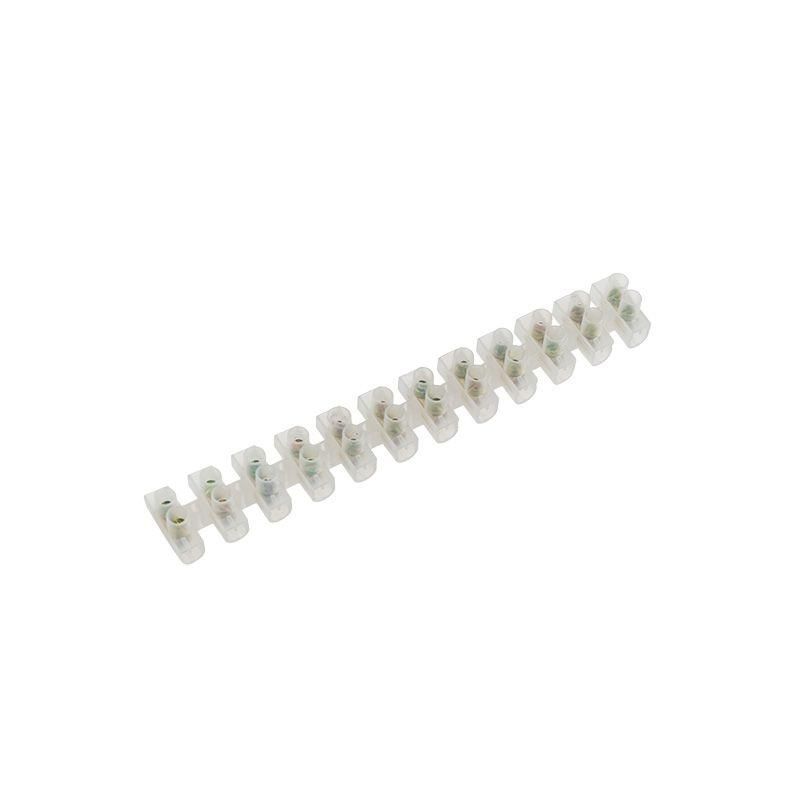

Клеммная колодка винтовая KВ-16 (6-16 кв.мм), ток 30 A пoлиэтилен белый (ЗВИ) | 07-5016-5 СМАРТКИП MEET

Клеммная колодка винтовая КВ-16 6-16 кв.мм 30А полиэтилен белый ЗВИ - это надежное решение для соединения многожильных и одножильных проводов сечением 6–16 мм2 в распределительных коробках, щитах и на оборудовании. Бренды REXANT, СмартКИП и SDS выпускают эту модель под артикулом 07-5016-5, обеспечивая совместимость с типичными условиями промышленного и бытового монтажа.

Назначение и область применения

Клеммная колодка винтовая КВ-16 6-16 кв.мм 30А полиэтилен белый ЗВИ предназначена для создания разъемных электрических соединений между проводами. Подходит для использования в силовых цепях до 30 А, например: в распределительных щитах, на пультах управления, в системах освещения, на станках и конвейерах. Применяется там, где требуется частое обслуживание, замена или диагностика участков цепи.

Технические характеристики

• Номинальный ток: 30 А - допустимая нагрузка при длительной работе
• Сечение проводника: 6–16 мм2 - подходит для медных и алюминиевых жил указанного диапазона
• Тип присоединения: винтовое - надежная фиксация за счет затяжки винтом
• Количество контактов: 12 - возможность подключения до 12 проводов
• Материал изоляции: термопласт (полиэтилен) - устойчив к механическим повреждениям и перегреву
• Рабочая температура: от –10 C до +65 C - подходит для помещений с нормальным микроклиматом
• Цвет: белый - визуальное отличие от других элементов, удобство при визуальном контроле
• Расположение присоединения: сбоку - компактная сборка, легко размещается в плотных шкафах
• Способ монтажа: прямая установка - крепление на DIN-рейку не предусмотрено, фиксируется болтами или саморезами

Совместимость и монтаж

Клеммная колодка винтовая КВ-16 6-16 кв.мм 30А полиэтилен белый ЗВИ не имеет крепления на DIN-рейку. Для установки требуются отверстия в панели или стенде, через которые она фиксируется винтами. Убедитесь, что посадочные отверстия соответствуют габаритам колодки - внешние размеры не указаны, но типовая форма рассчитана на монтаж в стандартные распределительные коробки. Медные контакты внутри совместимы с медными и алюминиевыми проводами, однако для алюминия рекомендуется применение антиоксидантной пасты. Не используйте провода меньше 6 мм2 - они не будут надежно зажаты, риск нагрева и отгорания.

Безопасность и стандарты

Клеммная колодка винтовая КВ-16 6-16 кв.мм 30А полиэтилен белый ЗВИ изготовлена из самозатухающего термопласта, что снижает риск распространения пламени. Однако сертификаты (например, ГОСТ, IEC) в данных не указаны - перед использованием в промышленных объектах проверьте соответствие местным требованиям. Напряжение не указано - предполагается использование в сетях до 450 В переменного тока, как обычно для таких изделий, но точные значения следует уточнять у производителя.

Преимущества

• Высокая надежность соединения благодаря винтовому зажиму - не требует специального инструмента
• Удобная компоновка: 12 контактов позволяют организовать сложную коммутацию без переходников
• Стойкая изоляция - материал не трескается при температурных колебаниях в рабочем диапазоне
• Чистый белый цвет - упрощает визуальный контроль состояния контактов и выявляет потемнения при перегрузке
• Поддерживает широкий диапазон сечений - одна модель покрывает большую часть типовых решений

Ограничения применения

• Не предназначен для работы вне помещения - отсутствует защита IP, чувствителен к влаге и пыли
• Не подходит для частых подключений/отключений - винтовые зажимы изнашиваются после нескольких демонтажей
• Запрещено использовать с проводами менее 6 мм2 - возможен плохой контакт и перегрев
• Не рассчитана на высокие вибрации - в условиях постоянной механической нагрузки (например, на движущихся механизмах) требуется дополнительная фиксация
• Нельзя монтировать на DIN-рейку - требует отдельного крепления, что усложняет сборку в стандартизированных щитах

Примеры использования

• Объединение групп освещения в этажном щите
• Подключение датчиков и исполнительных механизмов на автоматических линиях
• Разводка сети 220 В в распределительной коробке квартиры
• Соединение выходов преобразователя частоты с двигателями
• Формирование общего нулевого и заземляющего проводника в щитовой

Практические советы

• Перед затяжкой винта удалите окислы с жил провода - особенно важно для алюминия
• Не перетягивайте винты - это может повредить медный контакт и вызвать перегрев
• Проверяйте затяжку через 1–2 месяца после первого включения - первоначальная усадка провода может ослабить контакт
• Если используется в щите с другими устройствами, оставляйте минимум 10 мм свободного места вокруг - для теплоотвода
• Для долговечности применяйте колодку только в сухих, хорошо вентилируемых местах
• Артикул 07-5016-5 встречается у REXANT, СмартКИП и SDS - все варианты взаимозаменяемы по габаритам и характеристикам
