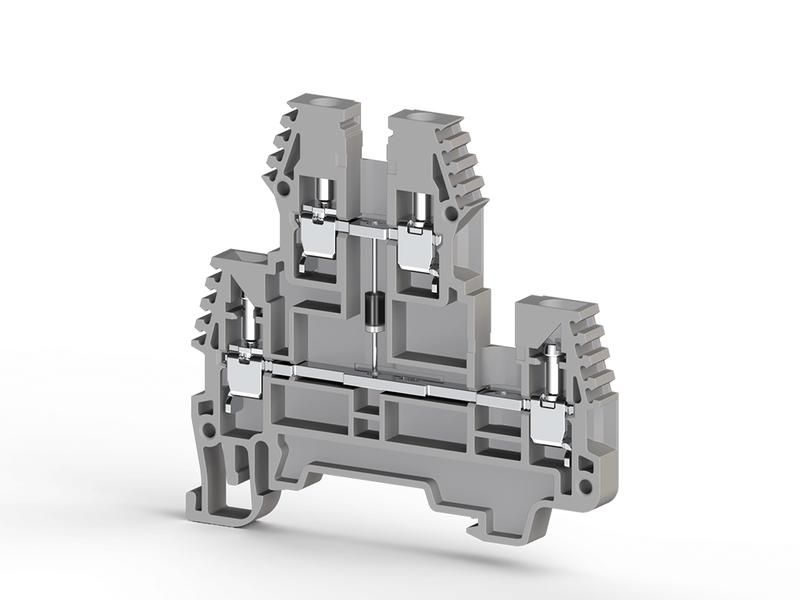

Клеммник 2-х ярусный 2.5кв.мм с диодом сер. PIK2.5ND-A Klemsan 317219

Клеммник 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-A от Klemsan предназначен для надёжного соединения проводов в цепях постоянного тока с индикацией состояния. Подходит для управления реле, контакторов и других устройств, где важно визуально контролировать наличие напряжения.

Назначение и область применения

Этот клеммник используется для коммутирования слаботочных цепей постоянного тока до 24 В. Встроенный диод позволяет определить, есть ли напряжение на входе - он светится при наличии потенциала. Это особенно удобно при диагностике и обслуживании автоматических систем. Клеммник 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-A применяют в панелях управления, на станках, в системах автоматизации и в устройствах с логическими сигналами.

Технические характеристики

• Сечение провода: до 2,5 мм2
• Рабочее напряжение: до 24 В DC
• Тип клеммы: винтовой зажим
• Количество ярусов: два (верхний и нижний)
• Индикация: светодиод, встроенный в корпус
• Максимальный ток: 10 А
• Цвет корпуса: прозрачный (видна работа диода)

Совместимость и монтаж

Клеммник 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-A устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его в фиксаторе - никаких дополнительных креплений не требуется. Соединение проводов осуществляется винтом: затягивать следует рукой, без усилия инструментом - перегрузка может повредить контактную группу. Оба яруса работают параллельно: если напряжение подано на верхний, то оно передаётся на нижний, и диод загорается.

Преимущества

• Встроенная индикация снижает время диагностики - не нужен тестер для проверки наличия сигнала
• Два яруса позволяют организовать последовательное соединение без внешних перемычек
• Прозрачная крышка даёт возможность визуально контролировать состояние диода и качество зажима
• Устойчивый к вибрации винтовой зажим обеспечивает долговечное соединение даже в условиях движения оборудования

Ограничения применения

• Не предназначена для переменного тока - диод не будет работать корректно при AC
• Максимальное напряжение - 24 В; применение выше этого значения выведет из строя светодиод
• Не рекомендовано использовать в средах с высокой температурой (>60 C) - возможен выход из строя LED
• Запрещено подключать провода большего сечения - риск повреждения клеммы и плохой контакт

Примеры использования

• Подключение входного сигнала от датчика к PLC через клеммник 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-A - видно, когда датчик активирован
• Формирование контрольной точки в цепи питания реле: если диод горит - питание есть, если нет - проблема в источнике
• Объединение двух цепей 24 В DC в распределительной коробке с сохранением возможности отслеживания состояния каждой

Практические советы

• Перед установкой убедитесь, что провод зачищен на 8–10 мм - недостаточно оголённый провод не войдёт в клемму
• При использовании многожильных проводов используйте наконечники - так надёжнее и проще затянуть
• Если диод не светится при наличии напряжения - проверьте полярность: светодиод работает только при правильном подключении + и –
• Для частых проверок можно временно открыть крышку - она легко снимается, чтобы осмотреть контакты
• Артикул 317219 - это точный идентификатор для заказа запасных элементов; всегда указывайте его при запросе замены
