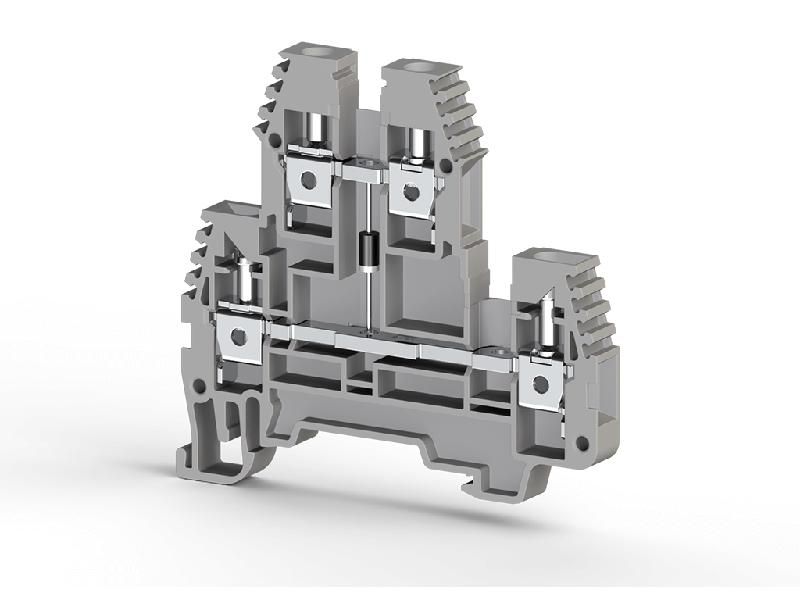

Клеммник 2-х ярусный 2.5кв.мм с диодом сер. PIK2.5ND-B Klemsan 317229

Клеммник 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-B от Klemsan предназначен для надёжного соединения проводов в цепях постоянного тока с индикацией состояния. Подходит для управления нагрузками, где важно визуально контролировать наличие напряжения - например, в системах автоматизации, управляемых контакторами или реле.

Назначение и область применения

Этот клеммник используется для коммутирования цепей постоянного тока до 24 В. Интегрированный диод позволяет визуально определить, есть ли напряжение на входе - горящий светодиод указывает на наличие питания. Это особенно удобно при диагностике и обслуживании оборудования. Применяется в пультах управления, распределительных щитах, устройствах автоматики, станках и конвейерах с DC-логикой.

Технические характеристики

• Рабочее напряжение: до 24 В постоянного тока
• Максимальная площадь сечения провода: 2,5 мм2
• Количество ярусов: два - для входа и выхода
• Интегрированный индикатор: светодиод с защитным резистором
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Цвет корпуса: белый
• Тип зажима: винтовой с фиксацией провода

Совместимость и монтаж

Клеммник 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-B устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте одножильные или многожильные провода с зачищенной частью 8–10 мм. Не допускается использование гибких многожильных проводов без наконечников - они могут деформироваться при затяжке винта. Максимальный крутящий момент - 0,5 Нм. Установленный диод работает только при правильной полярности: положительный контакт - верхний ярус, отрицательный - нижний.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности IEC/EN 60947-7-1 для компонентов управления. Корпус выполнен из материала класса UL94 V-0 - он не поддерживает горение. Диод защищён внутренним резистором, что исключает перегрузку даже при кратковременных скачках напряжения.

Преимущества

• Удобство диагностики: светодиод сразу показывает наличие напряжения без тестера
• Двухъярусная конструкция: позволяет организовать последовательную цепь без внешних перемычек
• Стандартный шаг 5,08 мм: совместим с большинством клеммных рядов серии PIK
• Высокая механическая прочность корпуса: выдерживает вибрацию и удары в промышленной среде

Ограничения применения

• Не предназначена для переменного тока - диод не будет работать корректно
• Не рекомендуется использовать при температуре выше +60 C - снижается срок службы диода
• Запрещено применять в взрывоопасных зонах - нет соответствующего взрывозащитного исполнения
• Не подходит для проводов сечением более 2,5 мм2 - возможна потеря контакта или повреждение зажима

Примеры использования

• Подключение сигнала от PLC к контактору с индикацией активации
• Фиксация наличия питания на входе реле управления насосом
• Объединение двух цепей 24 В DC в одном модуле с контрольной индикацией
• Монтаж в шкафах управления станков с ЧПУ для быстрой проверки цепей

Практические советы

• Перед установкой всегда проверяйте полярность - неверное подключение сделает диод нефункциональным
• Используйте наконечники для многожильных проводов - это продлит срок службы зажима
• При групповой установке нескольких клеммников 2-х ярусный 2.5 кв.мм с диодом серия PIK2.5ND-B соблюдайте минимальный интервал между ними - не менее 5 мм для теплоотвода
• Если диод не светится при наличии напряжения - проверьте целостность провода и плотность затяжки винта; возможно, произошёл обрыв внутри клеммы
