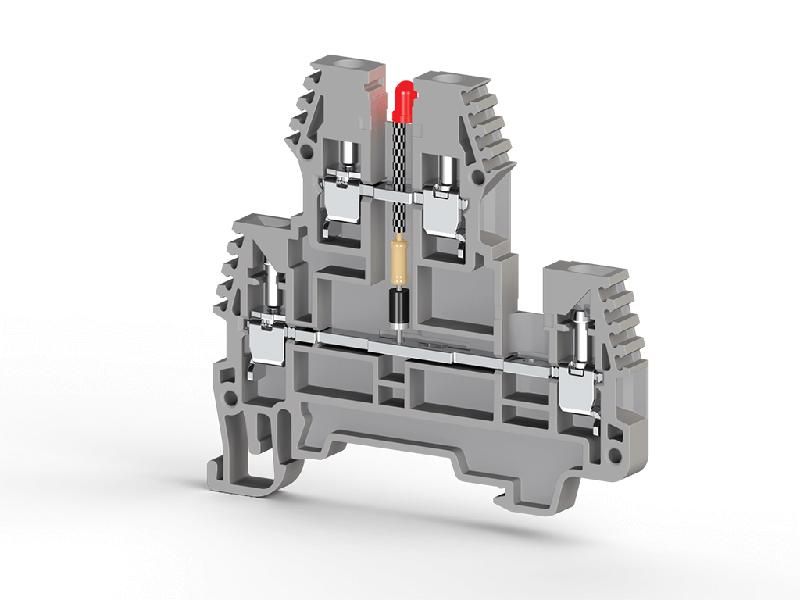

Клеммник 2-х ярусный 2.5кв.мм с индикацией 24В DC сер. PIK2.5 NLD Klemsan 317329

Клеммник 2-х ярусный 2.5 кв.мм с индикацией 24В DC серия PIK2.5 NLD 24В DC от Klemsan предназначен для надёжного соединения проводов в цепях постоянного тока 24 В, с возможностью визуального контроля наличия напряжения. Устройство применяется в автоматизации, управлении оборудованием и распределительных щитах.

Назначение и область применения

Этот двухъярусный клеммник используется для коммутации силовых и управляющих цепей на 24 В постоянного тока. Индикация позволяет сразу определить, есть ли напряжение на входе, что особенно важно при диагностике и обслуживании оборудования. Подходит для установки в шкафах управления станков, конвейеров, систем вентиляции и других устройств с низковольтной логикой.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Сечение провода: до 2,5 мм2
• Количество ярусов: 2
• Индикация: светодиодная, показывает наличие напряжения на входе
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Клеммник 2-х ярусный 2.5 кв.мм с индикацией 24В DC серия PIK2.5 NLD 24В DC монтируется на DIN-рейку шириной 35 мм. Каждый контакт фиксируется зажимным винтом - достаточно затянуть отверткой до упора. Для подключения используйте одножильные или многожильные провода с зачищенной частью 8–10 мм. Не допускается использование гибких проводов без наконечников - это снижает надёжность соединения.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности IEC/EN 60947-7-1 для компонентов распределительных устройств. Корпус выполнен из материала класса UL94 V-0 - он не поддерживает горение. Применение в цепях 24 В DC обеспечивает повышенную безопасность персонала по сравнению с высоковольтными системами.

Преимущества

• Двухъярусная конструкция экономит место в шкафу - два уровня соединений в одном модуле
• Светодиодная индикация исключает необходимость в использовании тестера для проверки наличия напряжения
• Устойчивые к вибрации зажимы сохраняют контакт даже в условиях работы машин
• Чёткая маркировка входа и выхода снижает риск ошибок при сборке

Ограничения применения

• Не предназначена для переменного тока - работает только с 24 В DC
• Максимальное сечение провода - 2,5 мм2; более толстые провода не войдут
• Индикация активна только при наличии напряжения на входном контакте - не сигнализирует о состоянии нагрузки
• Не рекомендуется для открытых площадок или помещений с высокой влажностью без защиты IP

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления промышленными роботами
• Распределение питания 24 В между PLC, реле и кнопками старта/останова
• Объединение нескольких слаботочных цепей в одном месте внутри распределительного щита

Практические советы

• Перед монтажом всегда отключите питание - хотя напряжение 24 В считается безопасным, замыкание на массу может повредить контроллер
• Зачищайте провода точно до 8–10 мм - слишком длинная жила может выйти из зажима, слишком короткая - плохо зажаться
• Проверьте совпадение полярности перед подключением: индикация будет работать только при правильном подсоединении + и –
• При групповой установке нескольких клеммников 2-х ярусный 2.5 кв.мм с индикацией 24В DC серия PIK2.5 NLD 24В DC оставляйте минимум 5 мм свободного места между ними для лучшего теплоотвода
