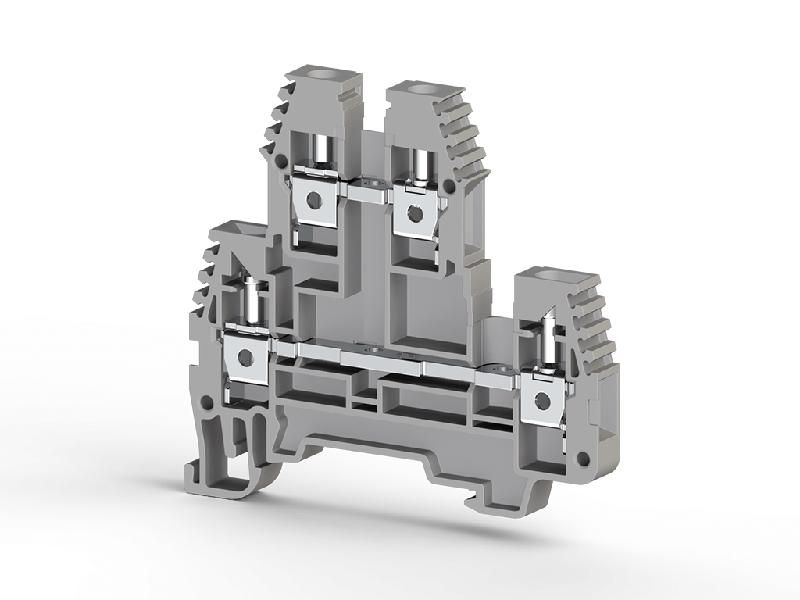

Клеммник 2-х ярусный 4кв.мм сер. PIK4N Klemsan 319109

Клеммник 2-х ярусный 4 кв.мм серия PIK4N от Klemsan предназначен для надёжного соединения проводов сечением до 4 мм2 в распределительных щитах и устройствах управления. Этот клеммник обеспечивает компактное и удобное двухуровневое расположение контактов, что особенно ценно при ограниченном пространстве.

Назначение и область применения

Клеммник 2-х ярусный 4 кв.мм серия PIK4N используется для коммутации силовых и управляющих цепей постоянного и переменного тока. Подходит для установки в электрических шкафах, автоматических выключателях, реле, частотных преобразователях и других устройствах, где требуется плотная сборка проводов. Часто применяется на производствах, в системах автоматизации и объектах ЖКХ.

Технические характеристики

• Максимальное сечение провода: 4 мм2
• Количество уровней: два (двухъярусная конструкция)
• Тип зажима: винтовой
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Цвет корпуса: белый
• Рабочее напряжение: до 500 В AC/DC
• Рабочий ток: до 24 А (при температуре +40C)
• Степень защиты IP20

Совместимость и монтаж

Клеммник 2-х ярусный 4 кв.мм серия PIK4N монтируется на DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - никаких дополнительных креплений не требует. Для подключения провода необходимо ослабить винты, вставить жилу (без зачистки изоляции более чем на 8–10 мм), затем затянуть винты усилием около 0,4 Нм. Не допускается перегиб провода внутри зажима - это снижает контактную площадь и увеличивает риск нагрева.

Безопасность и стандарты

Изготовлен в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Корпус выполнен из материала, не поддерживающего горение (UL94 V-0), что повышает безопасность при возможных перегрузках. Защита IP20 предотвращает случайный доступ к токоведущим частям пальцами или инструментами, но не обеспечивает защиту от воды или пыли.

Преимущества

• Двухуровневая конструкция позволяет экономить место в шкафу - в два раза больше точек подключения на единице длины.
• Удобная форма зажимов обеспечивает надёжный контакт даже при многократной замене проводов.
• Чёткая маркировка каждого уровня упрощает диагностику и обслуживание.
• Высокая механическая прочность корпуса снижает риск повреждения при монтаже и эксплуатации.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 исключает воздействие жидкости и пыли.
• Не рекомендуется использовать для проводов сечением менее 0,5 мм2 - существует риск плохого контакта или повреждения жилы при затяжке.
• Запрещено применять для алюминиевых проводов - материал зажима рассчитан только на медные жилы.

Примеры использования

• Подключение входящих и выходящих фаз в распределительном щите станка.
• Объединение нескольких датчиков в одной группе на контроллере PLC.
• Разводка сигналов управления между реле и кнопками на пульте управления.
• Сборка распределительных модулей в системах освещения и HVAC.

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены одинаково - это гарантирует равномерное давление на каждый контакт.
• При использовании нескольких клеммников 2-х ярусный 4 кв.мм серия PIK4N в одном ряду соблюдайте минимальный интервал 5 мм между ними для лучшего теплоотведения.
• Не используйте инструменты с острыми кромками при работе рядом с корпусом - он легко царапается, хотя не влияет на функциональность.
• Артикул 319109 совпадает с оригиналом Klemsan - при закупке партии сверьтесь с этим номером, чтобы избежать аналогов с другими параметрами.
