Клеммник 2-х ярусный 4кв.мм син. PIK4N Klemsan 319101

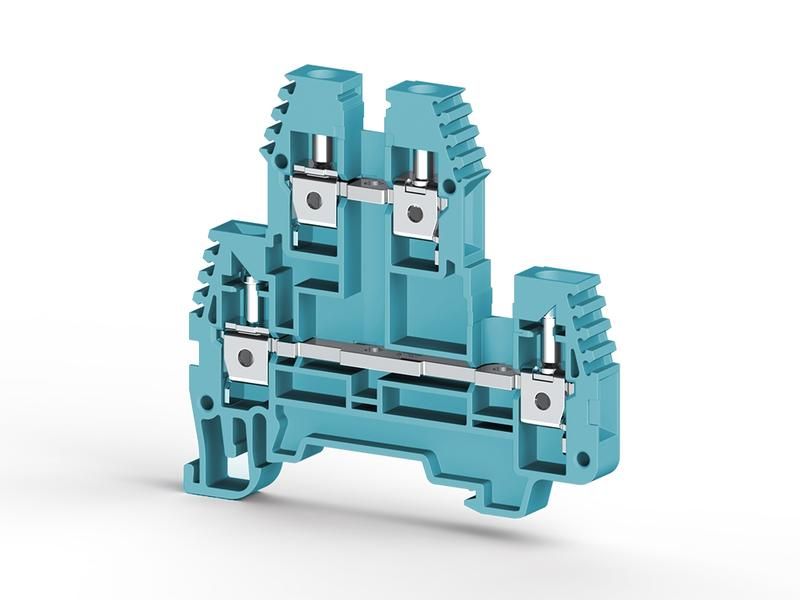

Клеммник 2-х ярусный 4 кв.мм синий PIK4N Klemsan предназначен для надёжного соединения проводов до 4 мм2 в распределительных щитах и управлениях. Благодаря двухуровневой конструкции он экономит место на DIN-рейке, сохраняя доступ к каждому контакту - идеально для компактной сборки.

Назначение и область применения

PIK4N Klemsan используется для коммутации силовых и управляющих цепей в электроустановках. Подходит для монтажа в щитах автоматики, систем освещения, промышленного оборудования и бытовых распределительных устройствах. Синий цвет корпуса соответствует стандартному обозначению нулевых проводников (N), что упрощает визуальную идентификацию.

Технические характеристики

• Максимальная площадь сечения провода: 4 мм2
• Количество ярусов: 2
• Цвет корпуса: синий
• Тип клеммы: винтовой зажим
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 24 А (при температуре +30C)
• Стандарт установки: DIN-рейка 35 мм
• Габариты: 8,8 × 10,5 × 17,5 мм (Ш×В×Г)

Совместимость и монтаж

Klemmnik PIK4N Klemsan фиксируется на стандартной DIN-рейке защёлкой. Для монтажа достаточно вставить устройство в рейку и слегка надавить до характерного щелчка. Каждый из двух ярусов имеет два входа - можно подключить до четырёх одножильных или многожильных проводов. Перед затяжкой винта необходимо зачистить жилы на 8–10 мм. Убедитесь, что диаметр провода не превышает 2,5 мм - иначе возможна плохая контактная плотность.

Безопасность и стандарты

Конструкция выполнена из материала, соответствующего норме UL94 V-0 - самозатухающая пластмасса предотвращает распространение пламени. Напряжение и токовые параметры соответствуют требованиям IEC 60947-7-1. Применение в соответствии с ГОСТ Р МЭК 60947-7-1 обеспечивает безопасность при работе в условиях повышенной влажности и перепадов температур.

Преимущества

• Двухуровневая конструкция позволяет удвоить количество точек подключения без увеличения ширины на рейке
• Синий цвет упрощает идентификацию нулевой шины, снижает риск ошибок при обслуживании
• Удобный винтовой зажим с широким углом открывания - легко работать даже в ограниченном пространстве
• Высокая механическая прочность корпуса выдерживает вибрации и удары в промышленной среде

Ограничения применения

• Не предназначено для подключения проводов сечением более 4 мм2 - это вызывает перегрев и выход из строя
• Не рекомендовано для постоянного погружения в жидкости или работы в условиях открытого воздуха без защиты
• Не совместим с гибкими многожильными проводами без наконечников - требуется обжим для надёжного контакта
• Запрещается использовать в цепях с напряжением выше 500 В или током свыше 24 А

Примеры использования

• Подключение нулевых проводов в этажных щитах жилых домов
• Объединение сигналов управления в пульте станка
• Распределение питания между несколькими датчиками в автоматической линии
• Сборка распределительных коробок в торговых центрах и офисах

Практические советы

• Перед установкой проверьте соответствие сечения провода - лучше всего подходят одножильные медные жилы 0,5–4 мм2
• Используйте наконечники типа “штырь” для многожильных проводов - так контакт будет долговечнее
• При групповой установке нескольких PIK4N Klemsan оставляйте минимум 5 мм свободного пространства между ними для теплоотвода
• После монтажа проверьте затяжку винтов - недостаточно затянутые контакты нагреваются при нагрузке
• Для удобства обслуживания помечайте каждый провод этикеткой - особенно важно при использовании в сложных схемах
