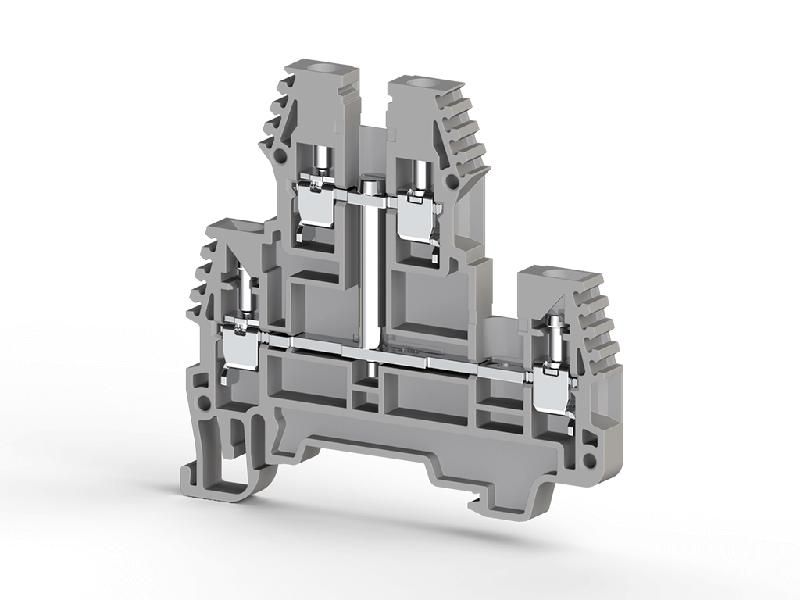

Клеммник 2-х ярусный PIK2.5NK 2.5кв.мм с внутр. перемычкой сер. Klemsan 317129

Клеммник 2-х ярусный 2.5 кв.мм с внутренней перемычкой серый от Klemsan (арт. 317129) предназначен для надёжного соединения проводов до 2,5 мм2 в распределительных коробках, щитах управления и других местах, где требуется компактная и безопасная коммутация. Внутренняя перемычка исключает необходимость в дополнительных jumper-проводах.

Назначение и область применения

Этот клеммник используется для создания последовательных цепей между двумя уровнями контактов - верхним и нижним ярусом. Подходит для подключения силовых и слаботочных проводов в электроустановках: автоматических выключателях, УЗО, реле, счётчиках, светильниках и другом оборудовании внутри распределительных шкафов. Серый цвет обеспечивает визуальное отличие от других типов клеммников.

Технические характеристики

• Сечение провода: до 2,5 мм2 (медные одножильные или многожильные)
• Количество ярусов: 2
• Тип перемычки: внутренняя, постоянная (не съёмная)
• Цвет корпуса: серый
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 600 В
• Рабочий ток: до 24 А
• Стандарт зажима: винтовой

Совместимость и монтаж

Клеммник 2-х ярусный 2.5 кв.мм с внутренней перемычкой серый устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть фиксатор на рейке - никаких дополнительных креплений не требуется. Каждый контакт зажимается одним винтом. Перемычка уже установлена заводом, поэтому не требует самостоятельной сборки. Не используйте клеммник для алюминиевых проводов - он рассчитан только на медные жилы.

Преимущества

• Уменьшает количество внешних перемычек - снижает риск перепутать соединения и повышает надёжность
• Компактная двухуровневая конструкция экономит место в шкафу
• Изоляционный корпус предотвращает случайные замыкания
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при вибрациях

Ограничения применения

• Не предназначено для проводов сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Не рекомендуется использовать в условиях повышенной влажности без защиты (нет IP-класса)
• Не подходит для частых подключений/отключений - винтовые зажимы не рассчитаны на быстрый демонтаж
• Внутренняя перемычка не может быть удалена - нельзя использовать ярусы независимо

Примеры использования

• Подключение входного автомата к группе УЗО через один клеммник вместо трёх отдельных перемычек
• Объединение нескольких точек освещения в одной линии перед подачей на выключатель
• Создание общей нулевой шины в распределительном щите
• Соединение проводов от счётчиков и датчиков в контроллерных шкафах

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - не допускайте оголённых участков вне зажима
• Для многожильных проводов используйте наконечники - так соединение будет надёжнее
• Проверьте плотность зажима легким потягиванием провода после монтажа
• При проектировании щита учтите, что этот клеммник занимает одну позицию на DIN-рейке, но даёт два уровня соединений - это позволяет сэкономить до 30% места
• Артикул 317129 от Klemsan совместим с другими изделиями этой серии - можно собирать модульные группы
