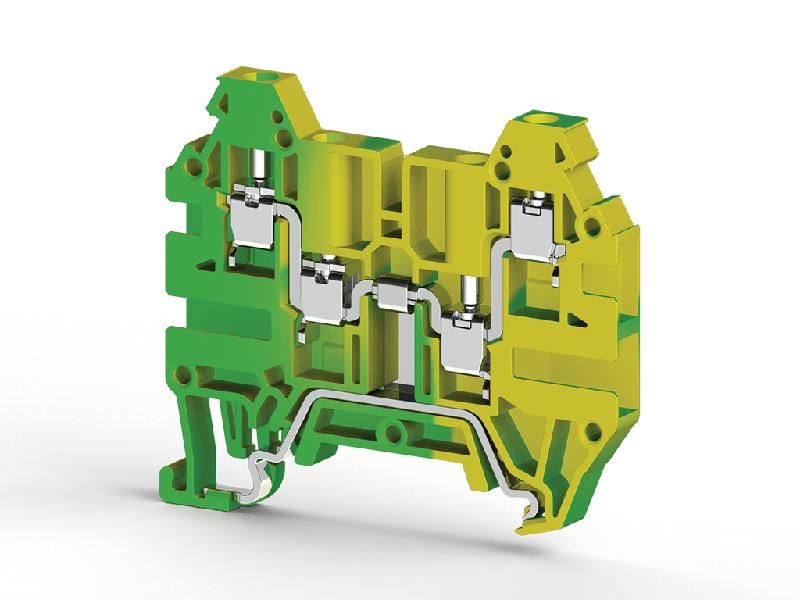

Клеммник 4-х выводной 2.5кв.мм (земля) AVK 2.5 CCT Klemsan 334220

Клеммник 4-х выводной 2.5 кв.мм (земля) от Klemsan - надёжный соединитель для заземления в распределительных щитах, предназначен для фиксации проводов сечением до 2,5 мм2. Артикул 334220 обеспечивает безопасное и долговечное подключение заземляющих жил.

Назначение и область применения

Этот клеммник используется исключительно для подключения заземляющих проводников в электрических установках. Подходит для сборки шины заземления в щитах управления, распределительных устройствах и на объектах с требованиями к защите от поражения током. Четыре вывода позволяют соединить несколько заземляющих проводов в одном месте, уменьшая количество точек подключения и повышая удобство обслуживания.

Технические характеристики

• Количество выводов: 4
• Максимальное сечение провода: 2,5 мм2
• Назначение: исключительно для заземляющих проводников (PE)
• Материал контактов: медная сплавная основа с никелированием
• Изоляция: самозатухающий поликарбонат
• Рабочее напряжение: до 500 В переменного тока
• Температурный диапазон: от –25C до +85C

Совместимость и монтаж

Клеммник 4-х выводной 2.5 кв.мм (земля) монтируется на DIN-рейку шириной 35 мм. Каждый контакт фиксируется винтом M3, который затягивается отверткой с плоским лезвием. Для правильного подключения важно использовать провода с изоляцией, удалённой на длину 8–10 мм. Нельзя перегибать многожильные провода - перед вставкой их необходимо обжать наконечниками типа НШВИ. Установка возможна в любых условиях, кроме мест с постоянным воздействием масла, химических растворителей или механическими ударами.

Безопасность и стандарты

Клеммник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1 для компонентов коммутационных устройств. Применяется в системах TN-S и TT, где требуется выделенная шина заземления. Конструкция предотвращает случайное замыкание между фазными и заземляющими проводами благодаря изолированному корпусу и чёткому разделению функциональных участков.

Преимущества

• Удобная компактная форма - занимает мало места на DIN-рейке
• Чёткая маркировка каждого входа позволяет легко идентифицировать подключенные цепи
• Никелированные контакты снижают окисление и обеспечивают стабильную проводимость даже в условиях повышенной влажности
• Не требует специальных инструментов - достаточно обычной отвёртки

Ограничения применения

• Не предназначена для подключения проводов сечением более 2,5 мм2 - риск перегрева и ослабления контакта
• Не подходит для подключения фазных или нулевых проводников - только для PE
• Запрещено использование в помещениях с классом взрывоопасности
• Не рекомендуется применять в средах с частыми температурными колебаниями выше +-40C без дополнительного теплоотвода

Примеры использования

• Подключение заземляющего провода от металлического корпуса станка к общей шине заземления в щите
• Объединение нескольких заземляющих проводов от розеток в распределительном щите квартиры
• Формирование заземляющей шины в промышленном щите управления конвейерной линией
• Соединение заземляющих жил от светильников, кожухов оборудования и трубопроводов в офисном здании

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 2,5 мм2 может привести к плохому контакту
• После затяжки винтов проверните каждый провод - он не должен свободно двигаться
• Для многожильных проводов всегда используйте наконечники НШВИ - это увеличит срок службы контакта
• При групповой установке нескольких таких клеммников оставляйте минимум 10 мм свободного пространства между ними для доступа отвёртки
• Артикул 334220 совместим с другими изделиями серии Klemsan - можно собирать единые шины заземления из нескольких элементов
