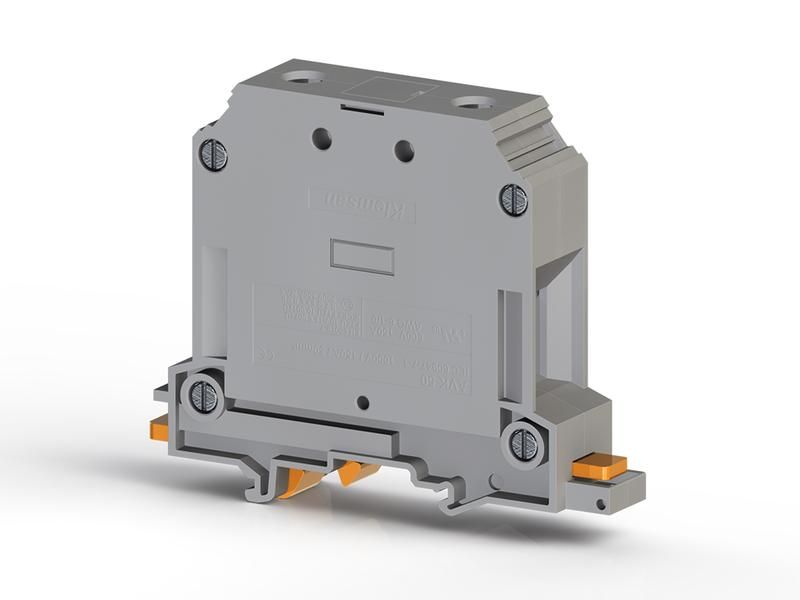

Клеммник на DIN-рейку 50кв.мм AVK50 сер. Klemsan 304330

Клеммник на DIN-рейку 50 кв.мм серия Klemsan - это надёжный соединительный элемент для силовых цепей, предназначенный для фиксации проводов сечением до 50 мм2. Клеммник Klemsan 304330 используется в распределительных щитах, промышленном оборудовании и системах автоматизации.

Назначение и область применения

Клеммник Klemsan 304330 предназначен для создания прочного и долговечного электрического соединения между жилами проводов большого сечения. Он устанавливается на стандартную DIN-рейку и применяется там, где требуется передача значительной мощности: в частях цепей питания двигателей, трансформаторов, автоматических выключателей и других устройств высокой нагрузки.

Технические характеристики

• Максимальное сечение провода: 50 мм2
• Тип установки: на DIN-рейку (35 мм)
• Количество полюсов: 1
• Материал контактов: медная сплавная основа с никелированным покрытием
• Изоляция: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 800 В переменного тока
• Номинальный ток: до 185 А (при температуре +40 C)
• Зажимной момент: 2,5–3 Нм

Совместимость и монтаж

Клеммник Klemsan 304330 совместим со всеми типами одножильных и многожильных проводов, соответствующих сечению 50 мм2. Для монтажа достаточно зафиксировать его на DIN-рейке до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы - предварительно зачистите изоляцию на 12–15 мм, вставьте жилу и затяните винт усилием 2,5–3 Нм. Не используйте инструменты с острыми губками - можно повредить контактную поверхность.

Безопасность и стандарты

Клеммник Klemsan 304330 соответствует требованиям IEC 60947-7-1 и EN 60947-7-1. Материал корпуса имеет класс горючести UL94 V-0 - он не поддерживает распространение пламени. Применение в соответствии с нормами снижает риск перегрева и возгорания даже при длительной работе на максимальной нагрузке.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрации и ударные нагрузки
• Никелированные контакты обеспечивают устойчивость к окислению и коррозии
• Удобная форма зажима позволяет работать с проводами даже в ограниченном пространстве
• Чётко обозначенная маркировка полярности и номера полюса
• Стандартный шаг 17,5 мм - легко комбинируется с другими компонентами серии Klemsan

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна электрохимическая коррозия
• Не рекомендован для постоянного использования при температуре выше +60 C
• Не следует применять в средах с повышенным содержанием паров кислот, щелочей или растворителей
• Не допускается использование с проводами меньшего сечения (менее 16 мм2) - есть риск плохого контакта

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к электродвигателю
• Разводка силовой цепи в щите управления конвейера
• Объединение нескольких входящих кабелей в распределительном шкафу
• Соединение заземляющих проводников в промышленных объектах

Практические советы

• Перед установкой проверьте соответствие сечения провода - 50 мм2 требуют точного подбора. Перегрузка вызывает нагрев, недогрузка - слабый контакт.
• При использовании многожильных проводов обязательно запрессуйте наконечники - так обеспечивается равномерное давление на контакт.
• Проверяйте затяжку винтов после первых 10–20 часов работы - возможно ослабление из-за “утяжки” металла.
• Для удобства обслуживания группируйте несколько таких клеммников рядом - они совместимы по форме и шагу с другими изделиями серии Klemsan.
