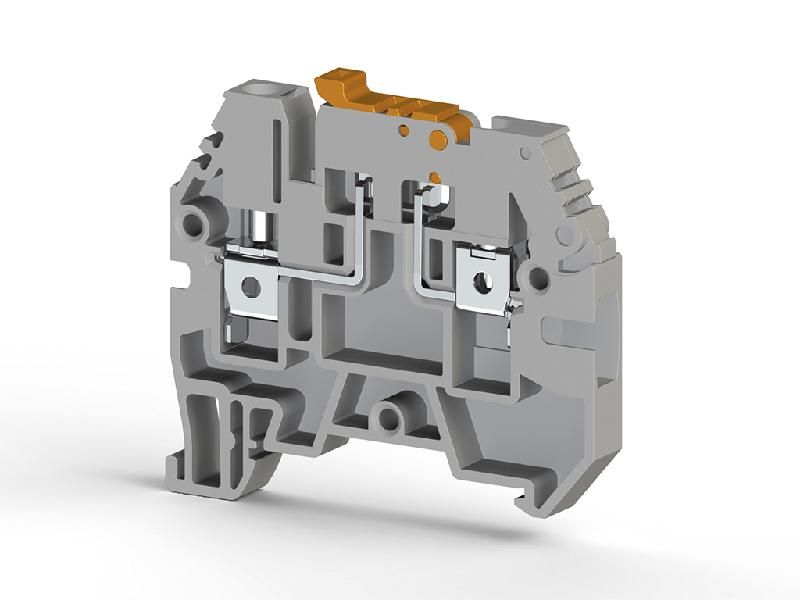

Клеммник с держ. предохр. (5х20 5х25) на DIN-рейку 6кв.мм сер. ASK 2S Klemsan 351109

Клеммник с держателем предохранителя (5x20 5x25) для DIN-рейки 6 кв.мм от бренда Klemsan (артикул 351109) предназначен для надёжного соединения проводов и защиты цепи с помощью предохранителей стандартных размеров. Устройство устанавливается на DIN-рейку и подходит для слаботочных и силовых цепей до 6 мм2.

Назначение и область применения

Этот клеммник сочетает функции зажима для проводов и держателя для предохранителей типа 5×20 мм и 5×25 мм. Он используется для коммутации и защиты электрических цепей в распределительных щитах, автоматических системах управления, промышленном оборудовании и бытовых установках. Подходит для монтажа в шкафах с DIN-рейкой, где требуется компактная и безопасная защита от перегрузок и КЗ.

Технические характеристики

• Поддерживаемые типы предохранителей: 5×20 мм, 5×25 мм
• Максимальное сечение провода: 6 мм2
• Тип крепления: DIN-рейка (35 мм)
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: до 16 А (зависит от применяемого предохранителя)

Совместимость и монтаж

Клеммник легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения проводов используйте винтовые зажимы - затягивайте их отверткой до упора, чтобы избежать плохого контакта. Предохранители вставляются в специальные гнёзда с контактными пластинами - они обеспечивают надёжную передачу тока без нагрева. Обязательно проверьте соответствие сечения провода (не более 6 мм2) и типа предохранителя (5×20 или 5×25) перед установкой.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок: материал корпуса имеет класс горючести UL94 V-0, что снижает риск распространения пламени. Применение предохранителей обеспечивает защиту от сверхтоков, однако устройство само не является сертифицированным аппаратом защиты - оно лишь фиксирует и подключает предохранитель, который должен выбираться согласно нормам ПУЭ и ГОСТ Р 50345.

Преимущества

• Объединяет два элемента - клемму и держатель - в одном модуле, экономя место на рейке
• Имеет прозрачную крышку, позволяющую визуально контролировать состояние предохранителя
• Удобная форма для одноручной замены предохранителя без демонтажа устройства
• Стандартные размеры гнёзд совместимы с большинством доступных предохранителей 5×20/5×25

Ограничения применения

• Не предназначена для работы с проводами больше 6 мм2 - это вызывает перегрев и повреждение зажимов
• Не подходит для постоянного тока выше 250 В - возможна дуга при отключении
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации
• Не защищает от перенапряжений - требует внешней защиты (например, разрядника или ОПН)

Примеры использования

• Защита цепей управления на станках ЧПУ
• Функциональные блоки в щитах автоматизации конвейеров
• Распределительные коробки в системах освещения с групповым управлением
• Аппараты питания маломощных насосов и вентиляторов

Практические советы

• Перед установкой всегда выключите питание и убедитесь, что цепь обесточена
• Выбирайте предохранитель с номиналом, соответствующим нагрузке - не превышайте допустимый ток для клеммника
• Проверяйте плотность посадки предохранителя - он должен входить без усилия, но не болтаться
• При использовании нескольких таких клеммников на одной рейке оставляйте минимальный зазор 10–15 мм между ними для лучшего теплоотвода
• Не применяйте этот клеммник вместо автомата - он не обеспечивает механическое отключение при аварии, только защиту через предохранитель
