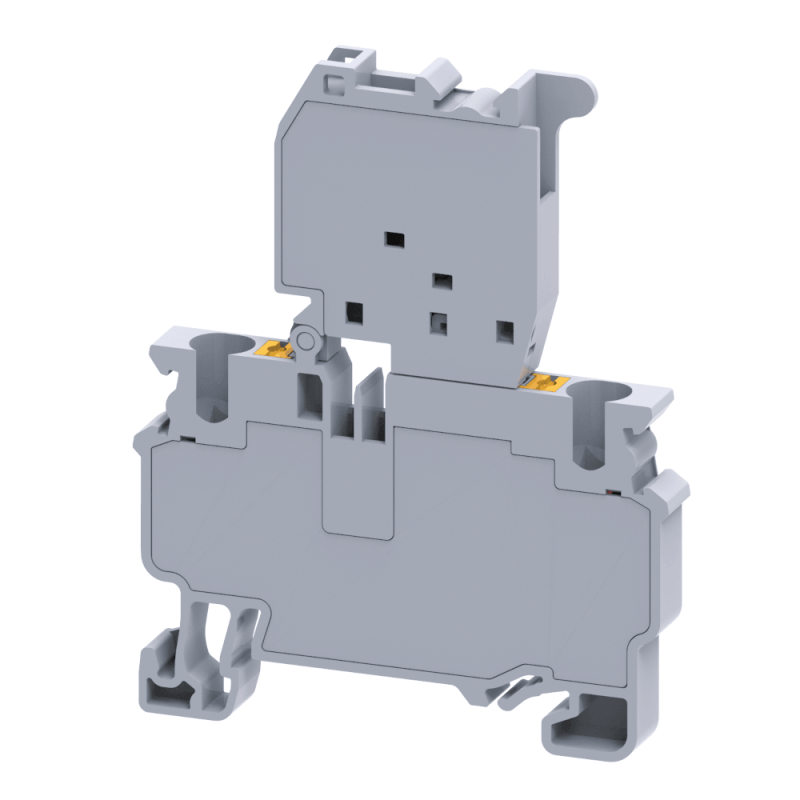

Клемма для предохранителей с индикатором push-in OptiClip CPF-4-HESILED-60V-(5x20)-10A-(0,2-4)-серый | 331876 КЭАЗ

Клемма для предохранителей 5x20 мм 60В с индикатором push-in 0.2–4 мм2, серая, с плавкой вставкой 10 А, модель CPF-4-HESILED от КЭАЗ, предназначена для быстрого и надёжного подключения проводов в цепях управления и контроля. Она сочетает функцию держателя предохранителя с индикацией состояния и монтажом на DIN-рейку.

Назначение и область применения

Клемма CPF-4-HESILED используется для установки стандартных предохранителей 5×20 мм в цепях управления, автоматизации и контроля. Её основная задача - защищать слаботочные участки сети от перегрузок и коротких замыканий. Интегрированный светодиодный индикатор показывает состояние предохранителя: горит - исправен, гаснет - перегорел. Подходит для оборудования с частыми операциями подключения/отключения, где важна скорость обслуживания и визуальный контроль.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 60 В постоянного тока / 250 В переменного тока (для индикатора)
• Тип предохранителя: 5×20 мм (плавкая вставка в комплект не входит)
• Сечение провода: 0,2 – 4 мм2 (медные однопроволочные или многожильные)
• Способ соединения: пружинный зажим push-in - без инструментов
• Индикатор: LED, работает от напряжения до 250 В AC
• Температурный режим: от −40 C до +85 C
• Цвет корпуса: серый
• Класс воспламеняемости: V0 (самозатухающий материал)
• Ширина модуля: 6 мм
• Количество контактов: один
• Уровень подключения: один
• Позиция входа: боковая

Совместимость и монтаж

Клемма CPF-4-HESILED устанавливается на стандартную DIN-рейку шириной 35 мм или G-рейку. Монтаж осуществляется просто: щелчком фиксируется на рейке. Для подключения провода достаточно вставить его в зажим до характерного щелчка - никаких винтов или отверток не требуется. Проброс провода возможен только сбоку. После установки можно вставить предохранитель 5×20 мм - он фиксируется механически, без усилий. Обязательно проверьте соответствие сечения провода: меньше 0,2 мм2 - риск плохого контакта, больше 4 мм2 - невозможно вставить.

Безопасность и стандарты

Клемма соответствует требованиям ГОСТ IEC 60947-7-3-2016 и техническому регламенту ТР ТС 004/2011. Корпус выполнен из материала класса V0 - самозатухающего при возгорании. Напряжение индикатора рассчитано на 250 В AC, что позволяет использовать её в сетях с более высокими потенциалами, чем само устройство (60 В), однако сама клемма не предназначена для работы выше 60 В. Перед использованием в системах с повышенной опасностью рекомендуется проверить совместимость с другими элементами цепи.

Преимущества

• Push-in-зажим - монтаж без инструментов, экономия времени при сборке и ремонте
• Виброустойчивость - надёжный контакт даже в условиях вибраций (станки, транспорт)
• Яркий LED-индикатор - сразу видно, перегорел ли предохранитель
• Стандартный форм-фактор - совместим с любыми предохранителями 5×20 мм
• Высокий класс пожарной безопасности (V0)

Ограничения применения

• Не предназначен для работы при напряжении выше 60 В - применение в сетях 220/380 В требует внешнего согласования через реле или другую аппаратуру
• Поддерживает только медные провода - алюминиевые запрещены
• Запрещено использование проводов сечением менее 0,2 мм2 и более 4 мм2 - риск повреждения зажима или плохого контакта
• Индикатор работает только при наличии напряжения на выходе - если питание отключено, свет не будет работать, даже если предохранитель цел
• Не имеет защиты от случайного выдергивания предохранителя - в местах с доступом посторонних лиц рекомендовано дополнительно закрывать крышкой

Примеры использования

• Щиты управления насосами и вентиляторами
• Автоматические линии производства с PLC-контроллерами
• Системы сигнализации и охраны
• Распределительные шкафы на объектах с ограниченным доступом (например, серверные комнаты)
• Оборудование с частыми заменами предохранителей - благодаря индикатору снижаются время диагностики и простои

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная часть может задеть механизм внутри клеммы
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт и долговечность
• Проверяйте плотность фиксации провода легким дерганьём после подключения - если провод двигается, попробуйте заново вставить его глубже
• Если индикатор не светится, проверьте наличие напряжения на входе - возможно, проблема не в предохранителе, а в питании
• При групповой установке нескольких клемм на одной рейке соблюдайте минимальный шаг между ними - не менее одного модульного шага (6 мм), чтобы исключить тепловое воздействие
• CPF-4-HESILED - это продукт КЭАЗ, известного качественной сборкой и длительным сроком службы. Он идеально дополняет другие устройства серии OptiClip.
