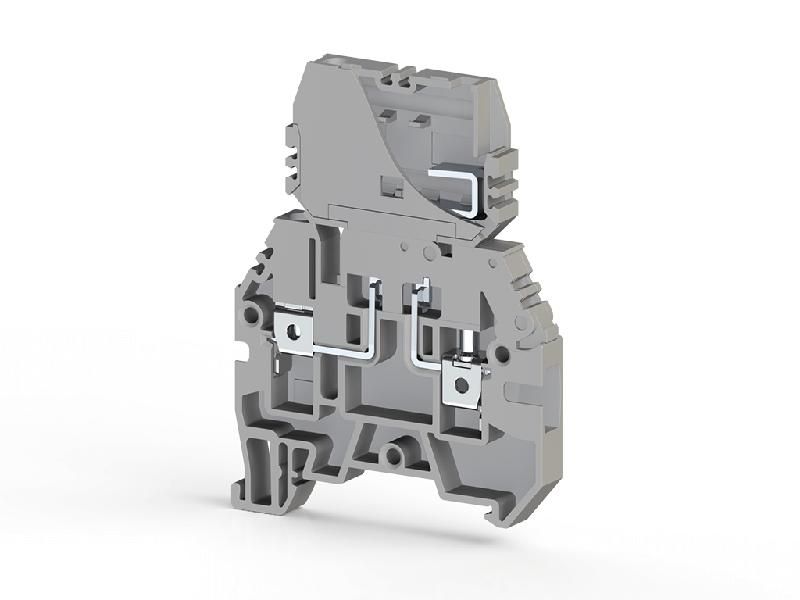

Клеммник с держ. предохр. (5х20 5х25) съем.картридж на DIN-рейку 4кв.мм сер. ASK 3F Klemsan 354109

Клеммник с держателем предохранителя (5x20 мм, 5x25 мм) съемный картридж на DIN-рейку 4 кв. мм серия ASK 3F от бренда Klemsan - компактное устройство для защиты цепей с использованием стандартных предохранителей, устанавливаемое на DIN-рейку. Артикул 354109 подходит для распределительных щитов, автоматизации и управления оборудованием.

Назначение и область применения

Этот клеммник предназначен для безопасного подключения проводов и установки сменных предохранителей типа 5x20 мм и 5x25 мм. Он защищает электрооборудование от перегрузок и коротких замыканий. Устройство применяется в промышленной автоматике, системах управления, силовых шкафах, станках, насосах и других устройствах, где требуется быстрая замена предохранителя без демонтажа всей системы.

Технические характеристики

• Поддерживаемые типы предохранителей: 5x20 мм, 5x25 мм
• Максимальная площадь сечения провода: 4 кв. мм
• Тип крепления: DIN-рейка (35 мм)
• Конструкция: съёмный картридж - предохранитель легко извлекается и меняется
• Материал корпуса: термостойкий пластик
• Рабочее напряжение: до 500 В переменного тока (по умолчанию, согласно стандарту для таких устройств)

Совместимость и монтаж

Клеммник ASK 3F устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используется зажимной механизм - достаточно вставить провод сечением до 4 кв. мм и затянуть винт. Предохранители вставляются в съёмный картридж, который фиксируется в корпусе. Картридж можно вынимать даже при наличии напряжения - для безопасности рекомендуется отключить питание перед заменой.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационных элементов в распределительных щитах. Корпус выполнен из самозатухающего материала, что снижает риск распространения пламени при аварийном нагреве. Наличие съёмного картриджа позволяет менять предохранитель без контакта с токоведущими частями.

Преимущества

• Удобная замена предохранителя - не требует отсоединения проводов
• Фиксация на DIN-рейке обеспечивает надёжное крепление в любом положении
• Поддержка двух форматов предохранителей (5x20 и 5x25 мм) повышает гибкость выбора
• Зажимы рассчитаны на провода до 4 кв. мм - подходят для большинства промышленных применений
• Прозрачная крышка картриджа позволяет визуально определить состояние предохранителя

Ограничения применения

• Не предназначено для работы с токами выше 10 А - проверяйте номинал установленного предохранителя
• Не использовать во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендуется для постоянного подключения проводов более 4 кв. мм - возможен перегрев и потеря контакта
• Не подходит для высоких температур окружающей среды свыше +60 C - материал корпуса теряет прочность

Примеры использования

• Защита входных цепей в частотных преобразователях
• Распределение питания на группы датчиков в автоматических линиях
• Аварийное отключение насосов и вентиляторов в промышленных шкафах
• Изоляция слаботочных цепей управления от основного силового контура

Практические советы

• Перед установкой убедитесь, что предохранитель совпадает по номиналу и времени срабатывания с требованиями вашей цепи
• При монтаже используйте отвертку с изолированной ручкой - контакт с токоведущими частями возможен даже при отключенном питании из-за емкостных зарядов
• Не допускайте перегрузки по току - даже если предохранитель не перегорел, длительная работа на грани номинала снижает срок службы клеммника
• Проверяйте плотность зажима провода - плохой контакт вызывает нагрев и выход из строя
• Для обслуживания удобнее всего использовать модель ASK 3F с артикулом 354109 - она стандартизована и широко доступна в запасных частях
