Клемма для предохранителей пружинная OptiClip CXF-4-HESI-(5x20)10А-(0,2-4)-серый | 289768 КЭАЗ

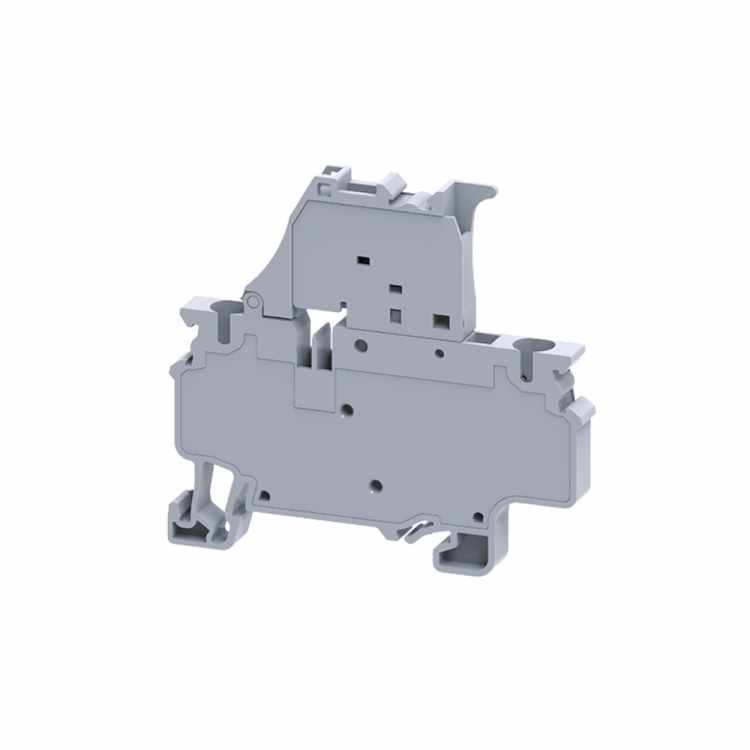

Клемма для предохранителей пружинная OptiClip CXF-4-HESI (5x20) 10А (0.2-4) серая — компактное устройство для быстрого и надёжного подключения проводов к цилиндрическим предохранителям 5×20 мм. Подходит для монтажа на DIN-рейку, используется в цепях управления и контроля оборудования с напряжением до 1000 В. Бренд КЭАЗ обеспечивает соответствие нормам безопасности и долгий срок службы.

Назначение и область применения

Клемма для предохранителей пружинная OptiClip CXF-4-HESI (5x20) 10А (0.2-4) серая служит для безопасного подключения проводов к плавкому предохранителю типа 5×20 мм. Она устанавливается в распределительных щитах, пультах управления, автоматизированных системах и других устройствах, где требуется защита цепей от перегрузок и коротких замыканий. Особенно эффективна в местах, где доступ к предохранителю ограничен — например, внутри герметичных корпусов или за стенками панели.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 1000 В переменного тока
• Диапазон сечений провода: 0,2–4 мм²
• Тип зажима: пружинный (безвинтовой)
• Тип предохранителя: цилиндрический плавкий 5×20 мм
• Количество контактов: 2 (вход и выход)
• Способ монтажа: на DIN-рейку или G-рейку
• Рабочая температура: от –40 °C до +85 °C
• Цвет: серый
• Класс воспламеняемости: V0 (самозатухающий материал)
• Индикатор отказа: да, питание 240 В AC
• Позиция подключения: сбоку

Совместимость и монтаж

Клемма для предохранителей пружинная OptiClip CXF-4-HESI (5x20) 10А (0.2-4) серая совместима со всеми стандартными предохранителями 5×20 мм. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм — фиксируется защёлкой без инструментов. Для подключения проводов достаточно вставить жилу в зажим и слегка надавить на рычаг пружины; после этого провод фиксируется надёжно и не требует затяжки. Индикатор отказа светится при перегорании предохранителя — позволяет быстро выявить неисправность без демонтажа.

Безопасность и стандарты

Клемма для предохранителей пружинная OptiClip CXF-4-HESI (5x20) 10А (0.2-4) серая соответствует требованиям ГОСТ IEC 60947-7-3-2016 и техническому регламенту ТР ТС 004/2011. Материал корпуса имеет класс горючести V0 — самозатухает при воздействии открытого пламени. Напряжение изоляции 1000 В обеспечивает безопасную работу даже в высоковольтных цепях управления. Индикатор работает от сети 240 В AC — не требует внешнего питания.

Преимущества

• Быстрая установка и замена предохранителя — нет необходимости использовать отвертки или гаечные ключи.
• Надёжный пружинный контакт снижает риск ослабления соединения при вибрациях.
• Удобный боковой вход для проводов упрощает маршрутизацию кабелей в плотных шкафах.
• Интегрированный индикатор отказа исключает необходимость проверки каждого предохранителя визуально.
• Высокая термостойкость (-40…+85 °C) позволяет применять в суровых условиях — холодных складах, на улице, в производственных помещениях.

Ограничения применения

• Не предназначен для работы с многожильными проводами без наконечников — рекомендуется использовать одножильные медные провода или опрессованные наконечники.
• Максимальное сечение провода — 4 мм²; использование более толстых проводов невозможно.
• Индикатор отказа рассчитан только на напряжение 240 В AC — нельзя подключать к постоянному току или другим уровням напряжения.
• Не следует использовать в средах с повышенной запылённостью без дополнительной защиты — хотя IP-класс не указан, попадание пыли внутрь механизма может нарушить работу пружинного зажима.

Примеры использования

• Щиты управления станков ЧПУ — защита цепей сигналов и сенсоров.
• Автоматические линии конвейеров — защита контроллеров и пневматических клапанов.
• Освещение промышленных помещений — управление группами светильников через предохранители.
• Системы автономного энергообеспечения — защита цепей зарядки и преобразования.

Практические советы

• Перед установкой убедитесь, что сечение провода находится в допустимом диапазоне — 0,2–4 мм². Превышение вызывает перегрев, недостаток — плохой контакт.
• Для многожильных проводов используйте опрессованные наконечники — они обеспечивают равномерное давление на пружинный зажим.
• При замене предохранителя всегда отключите питание — даже при отключенном оборудовании на клемме может сохраняться потенциал.
• Проверяйте индикатор отказа перед обслуживанием — он показывает состояние предохранителя, но не гарантирует исправность всей цепи.
• При монтаже на DIN-рейку следите, чтобы клемма была плотно зафиксирована — люфт может повредить контакт при вибрациях.
