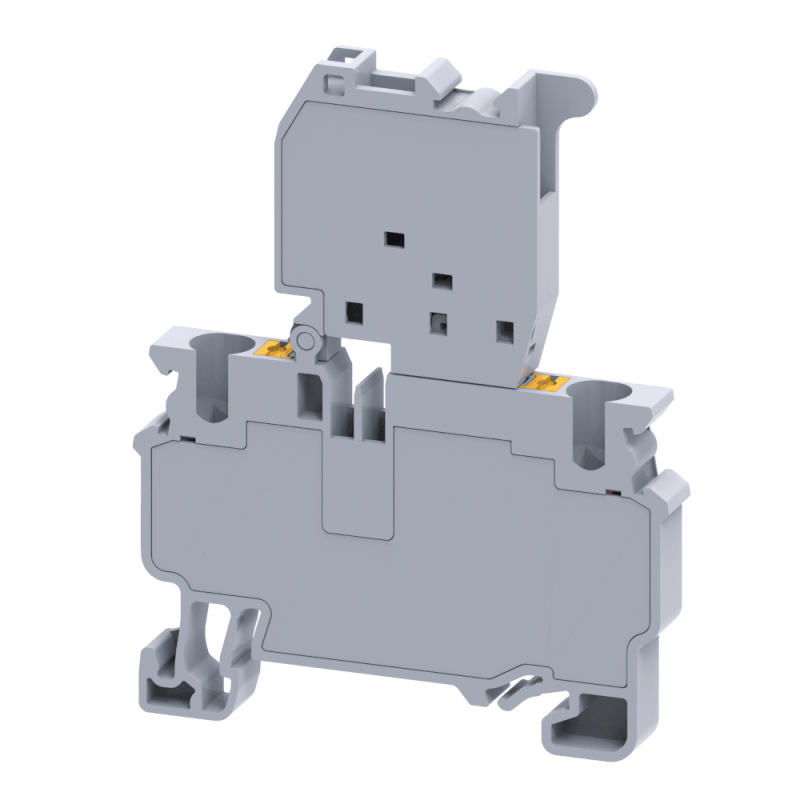

Клемма для предохранителей с индикатором push-in OptiClip CPF-4-HESILA-240V-(5x20)-10A-(0,2-4)-серый | 331877 КЭАЗ

Клемма для предохранителей 5x20 мм 230В/240В 10А 0.2-4 кв.мм с индикатором push-in от КЭАЗ - это компактный втычной держатель с LED-индикацией и пружинным зажимом, предназначенный для быстрого подключения проводов и контроля целостности предохранителей в цепях управления. Артикул 331877 подходит для установки на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Клемма для предохранителей 5x20 мм 230В/240В 10А 0.2-4 кв.мм с индикатором push-in используется для защиты слаботочных цепей управления, автоматики и контрольных систем от перегрузок и коротких замыканий. Подходит для монтажа в щитах управления станков, конвейеров, систем освещения, HVAC и других промышленных объектах. Индикатор LED позволяет визуально определить состояние предохранителя - горящий светодиод означает исправность, погашенный - пробой.

Технические характеристики

• Номинальный ток: 10 А
• Тип предохранителя: цилиндрический 5×20 мм
• Напряжение: до 240 В переменного тока (для индикатора и основной цепи)
• Сечение провода: 0,2–4 мм2 (медные однопроволочные или многожильные)
• Тип соединения: пружинный зажим push-in - без инструментов
• Монтаж: на DIN-рейку 35 мм
• Индикатор: LED, питание от сети 240 В AC
• Рабочая температура: от –40 C до +85 C
• Ширина подключения: 6 мм
• Класс воспламеняемости: V0 (самозагасающий материал)
• Цвет: серый

Совместимость и монтаж

Клемма для предохранителей 5x20 мм 230В/240В 10А 0.2-4 кв.мм с индикатором push-in совместима со всеми стандартными предохранителями 5×20 мм, включая типы gG, gM, aR. Монтаж осуществляется на DIN-рейку - фиксируется защелкой. Для подключения проводов достаточно вставить жилу в зажим до упора - пружинный механизм обеспечивает плотный контакт без затяжки винтов. Провода должны быть зачищены на 6–8 мм. Соединение расположено сбоку - удобно для компактной сборки. Индикатор активируется при наличии напряжения на входе, поэтому он показывает состояние именно цепи, а не сам предохранитель - если предохранитель перегорел, но на входе есть напряжение, индикатор будет гаснуть.

Безопасность и стандарты

Клемма для предохранителей 5x20 мм 230В/240В 10А 0.2-4 кв.мм с индикатором push-in от КЭАЗ соответствует ГОСТ IEC 60947-7-3-2016 и техническому регламенту ТР ТС 004/2011. Материал корпуса имеет класс воспламеняемости V0 - не поддерживает горение. Напряжение индикатора рассчитано на 240 В - использование в сетях выше этого значения запрещено. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Ускоряет монтаж: пружинный зажим исключает необходимость в отвертках
• Обеспечивает надежный контакт даже при малых сечениях (0,2 мм2)
• Визуальная индикация состояния предохранителя снижает время диагностики
• Высокая термостойкость - работает в суровых условиях (-40…+85 C)
• Стандартная ширина 6 мм - легко помещается в плотных распределительных щитах

Ограничения применения

• Не подходит для постоянного тока - индикатор и контакты рассчитаны только на переменный ток 240 В
• Запрещено использовать с предохранителями другого форм-фактора (например, 6×30 мм)
• Не рекомендовано применение в помещениях с высокой влажностью без дополнительной герметизации - IP-класс не указан
• Индикатор не срабатывает, если на входе отсутствует напряжение - даже при исправном предохранителе
• Не предназначен для частых извлечений/вставок предохранителей - механическая нагрузка на зажим может снизить срок службы

Примеры использования

• Щит управления насосной станцией - защита цепей реле и контроллеров
• Автоматизация конвейера - контроль питания датчиков и соленоидов
• Осветительные системы с PLC - защита цепей 240 В от перегрузок
• Панели управления в пищевой промышленности - где важна скорость обслуживания и визуальный контроль

Практические советы

• Перед установкой проверьте, что предохранитель соответствует номиналу 10 А и типу 5×20 мм - не используйте более мощные, чтобы не перегрузить клемму
• При использовании многожильных проводов - обязательно защищайте конец наконечником, чтобы избежать выскальзывания
• Если индикатор не светится, проверьте наличие напряжения на входе - возможно, проблема не в предохранителе, а в питании
• При групповой установке нескольких клемм для предохранителей 5x20 мм 230В/240В 10А 0.2-4 кв.мм с индикатором push-in от КЭАЗ соблюдайте минимальный интервал между ними - не менее 5 мм - для теплоотвода
• Артикул 331877 - единственный вариант в линейке КЭAZ Optima с таким сочетанием индикатора и push-in-зажима - не путайте с аналогичными моделями без LED
