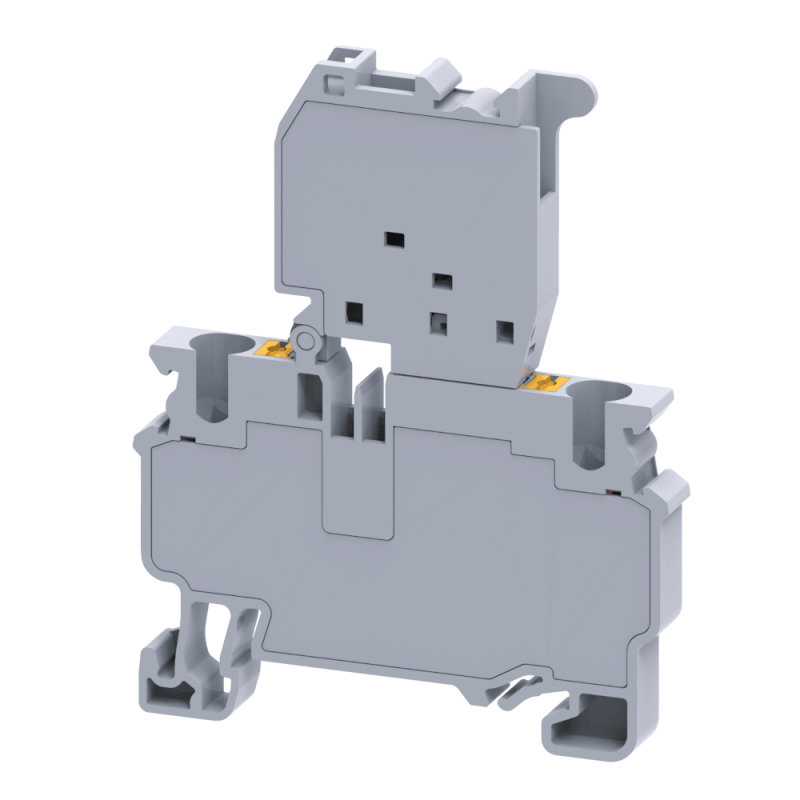

Клемма для предохранителей push-in OptiClip CPF-4-HESI-(5x20)-10А-(0,2-4)-серый | 331875 КЭАЗ

Клемма для предохранителей push-in CPF-4-HESI-(5x20)-10А-(0,2-4) серая от КЭАЗ предназначена для быстрого и надёжного подключения плавких предохранителей 5×20 мм в цепях управления и контроля. Эта модель не имеет индикатора перегорания, что делает её простой и экономичной решением для систем, где визуальный контроль состояния предохранителя осуществляется отдельно.

Назначение и область применения

Клемма для предохранителей push-in CPF-4-HESI-(5x20)-10А-(0,2-4) серая используется для защиты слаботочных цепей от токов короткого замыкания. Подходит для установки в щитах управления, автоматических системах, станках, конвейерах и других устройствах, где требуется частая замена предохранителей. Применяется в цепях переменного тока до 1000 В. Не предназначен для силовых цепей высокой мощности или постоянного тока выше указанных значений.

Технические характеристики

• Номинальный ток: 10 А
• Тип предохранителя: цилиндрический 5×20 мм
• Тип соединения: пружинный зажим (push-in)
• Площадь сечения провода: 0,2–4 мм2
• Способ монтажа: крепление на DIN-рейку
• Рабочая температура: от –40 C до +85 C
• Ширина подключения: 6 мм
• Положение входа: боковое
• Класс горючести: V0 (самозагасающий материал)
• Цвет: серый
• Напряжение питания индикатора: 240 В AC (индикатор отсутствует - указано в спецификации, но не реализовано в данной модели)

Совместимость и монтаж

Клемма для предохранителей push-in CPF-4-HESI-(5x20)-10А-(0,2-4) серая совместима со всеми стандартными предохранителями 5×20 мм, независимо от производителя. Монтируется на DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в пружинный зажим - фиксация происходит за счёт механического усилия, без инструментов. Проводник должен быть однопроволочным или многопроволочным, с опрессовкой при необходимости. Диаметр отверстия для провода - около 6 мм, что соответствует максимальному сечению 4 мм2.

Безопасность и стандарты

Клемма для предохранителей push-in CPF-4-HESI-(5x20)-10А-(0,2-4) серая соответствует требованиям ГОСТ IEC 60947-7-3-2016 и техническому регламенту ТР ТС 004/2011. Материал корпуса класса V0 препятствует распространению пламени. Номинальное напряжение - до 1000 В переменного тока. Работает в условиях повышенной влажности и перепадов температур благодаря допустимому диапазону от –40 до +85 C.

Преимущества

• Быстрая установка: отсутствие винтов ускоряет монтаж и обслуживание
• Надёжный контакт: пружинный механизм исключает ослабление соединения со временем
• Устойчивость к вибрациям: подходит для оборудования с движущимися элементами
• Минимальная занимаемая площадь: компактная форма позволяет плотно размещать несколько клемм на рейке
• Совместимость с большинством типов проводов: от тонких сигнальных до основных силовых жил

Ограничения применения

• Не поддерживает индикацию перегорания - необходимо использовать внешние средства контроля
• Не рассчитана на работу с постоянным током свыше 1000 В
• Запрещено применять с предохранителями другого форм-фактора (например, 6×30 мм)
• Не рекомендуется для цепей с импульсными нагрузками выше 10 А
• При использовании проводов меньше 0,2 мм2 возможен плохой контакт - требует проверки

Примеры использования

• Щиты управления насосами и вентиляторами
• Автоматические линии производства с PLC-контроллерами
• Системы освещения с дистанционным управлением
• Измерительные и тестовые стенды
• Контрольные панели на объектах с ограниченным доступом (минимизация времени ремонта)

Практические советы

• Перед вводом провода в зажим удалите изоляцию на 6–8 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники - они предотвращают распушение и обеспечивают лучший контакт
• Проверьте соответствие сечения провода: слишком толстый провод (более 4 мм2) не войдёт, слишком тонкий (менее 0,2 мм2) может выскочить
• При групповой установке нескольких клемм для предохранителей оставляйте минимум 5 мм между ними для удобства замены
• Клемма для предохранителей push-in CPF-4-HESI-(5x20)-10А-(0,2-4) серая не требует периодического обслуживания, но при появлении нагрева или запаха - немедленно замените
