Колодка клеммная для плавких вставок JXB-4/35 тип RD серая PROxima | plc-jxb-4/35RD-gy EKF

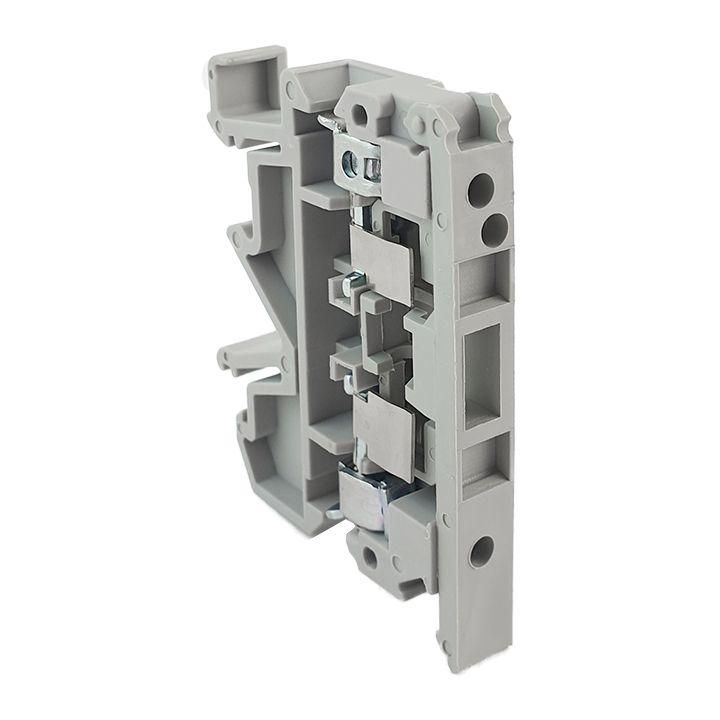

Колодка клеммная для плавких вставок JXB-4/35 тип RD серая от EKF PROxima предназначена для установки плавких предохранителей типа 5×25 мм на DIN-рейку. Она обеспечивает надёжное втычное соединение между предохранителем и силовой цепью, применяется в распределительных щитах для защиты оборудования от перегрузок и коротких замыканий.

Назначение и область применения

Колодка JXB-4/35 тип RD серая используется для монтажа цилиндрических плавких предохранителей 5×25 мм в электрических щитах. Предназначена для защиты цепей постоянного и переменного тока с рабочим напряжением до 500 В и током до 30 А. Применяется в системах управления, автоматизации, на производстве - например, для защиты двигателей, контроллеров, освещения и других нагрузок в промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 30 А
• Поддерживаемые предохранители: 5×25 мм (цилиндрические плавкие)
• Тип соединения: втычной держатель
• Сечение подключаемых проводов: 0,2–4 мм2
• Шаг подключения: 8 мм
• Способ монтажа: на DIN-рейку 35 мм (G-рейка)
• Высота: 45,5 мм
• Рабочий температурный диапазон: от -40 C до +80 C
• Класс горючести материала: V0 (самозатухающий материал)
• Цвет корпуса: серый
• Количество контактов: один (для одного предохранителя)
• Положение подключения: сбоку
• Требует торцевую пластину: да

Совместимость и монтаж

Колодка JXB-4/35 тип RD серая совместима только с предохранителями стандарта 5×25 мм. Устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. После установки предохранитель вставляется в гнездо сверху. Для безопасного завершения сборки обязательна установка торцевой пластины - она предотвращает случайное прикосновение к токоведущим частям и обеспечивает герметичность группы клемм.

Безопасность и стандарты

Колодка изготовлена из огнестойкого полиамида класса V0 - материал не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям безопасности для электроустановок в помещениях с повышенными рисками. Номинальное напряжение 500 В позволяет использовать изделие в большинстве промышленных сетей переменного тока 50 Гц. Температурный диапазон от -40 C до +80 C обеспечивает работу в условиях холодных складов и жарких цехов.

Преимущества

• Устойчивость к высоким температурам благодаря материалу корпуса класса V0
• Стандартный шаг 8 мм - легко комбинируется с другими элементами на DIN-рейке
• Фиксация предохранителя втычным способом - быстрая замена без инструментов
• Закрытая конструкция снижает риск поражения током и попадания пыли
• Серый цвет - универсальный, хорошо сочетается с другими компонентами шкафа

Ограничения применения

• Не подходит для предохранителей 5×20 мм - они меньше по длине и не будут плотно фиксироваться
• Требует обязательной установки торцевой пластины - без неё контактные части остаются открытыми
• Не предназначен для работы с токами выше 30 А - возможен перегрев и выход из строя
• Не имеет индикации срабатывания - нельзя определить состояние предохранителя визуально без вынимания
• Не совместим с самозажимными клеммами - здесь используется исключительно втычной механизм

Примеры использования

• Защита входных цепей частотных преобразователей на производстве
• Размещение в распределительных щитах станков с ЧПУ
• Установка в щитах системы вентиляции или насосных групп
• Обеспечение защиты цепей управления в пищевой промышленности
• Монтаж в автоматических линиях с высокими требованиями к надёжности

Практические советы

• Перед установкой проверьте соответствие длины предохранителя - только 5×25 мм подходят точно; 5×20 мм не зафиксируются должным образом
• Обязательно используйте торцевую пластину - даже если колодка стоит последней в ряду
• При множественной установке нескольких таких колодок соблюдайте минимальный интервал 8 мм между ними - так легче менять предохранители
• Не допускайте перегрузки по току - максимальный ток 30 А указан для длительной работы при нормальной температуре
• Для удобства обслуживания рекомендуется использовать маркеры на корпусе - чтобы сразу видеть, какая цепь защищена
