Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая | IPR-4-HESI DKC ДКС

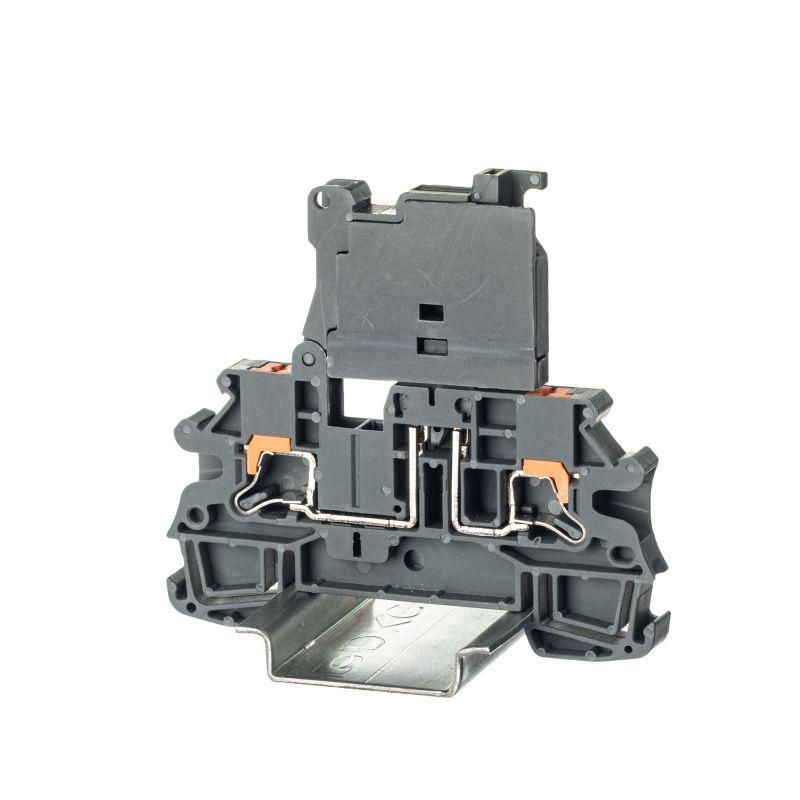

Клемма для предохранителя DKC (ДКС) с зажимом push-in, артикул ipr-4-hesi - компактное устройство для надёжного подключения цилиндрических предохранителей 5×20 мм и двух проводников на DIN-рейке. Подходит для автоматизации, управления оборудованием и распределения тока в промышленных системах.

Назначение и область применения

Клемма для предохранителя DKC (ДКС) ipr-4-hesi используется для защиты электрических цепей путём установки плавкого предохранителя типа G 5×20 мм. Она обеспечивает два точечных соединения: один контакт - для входящего провода, второй - для выходящего. Устройство фиксируется на DIN-рейке 35 мм и применяется там, где требуется быстрая замена предохранителя и минимизация времени обслуживания - например, в щитах управления станков, конвейеров, освещения или систем автоматики.

Технические характеристики

• Тип зажима: пружинный push-in - без инструментов, просто вставьте провод
• Количество контактов: 2 (вход и выход)
• Номинальный ток: 6,3 А
• Номинальное напряжение: 500 В
• Диапазон сечения провода: 0,2–6 мм2
• Тип предохранителя: цилиндрический плавкий 5×20 мм, исполнение G
• Тип держателя: поворотный - позволяет легко вынимать и вставлять предохранитель
• Рабочая температура: от –40 C до +105 C
• Материал корпуса: термопласт PA 6.6, класс горючести V0 (UL-94)
• Цвет: серый
• Габариты: высота 65 мм, ширина 6,2 мм, глубина 69 мм
• Требует торцевую пластину: да - для безопасной коммутации нескольких модулей
• Положение подключений: сбоку - удобно для маршрутизации проводов
• Количество уровней: 1
• Питание индикации: 0 В - индикация неисправности отсутствует

Совместимость и монтаж

Клемма для предохранителя DKC (ДКС) ipr-4-hesi устанавливается исключительно на DIN-рейку стандарта 35 мм. Для сборки нескольких модулей необходимо использовать торцевую пластину - она обеспечивает гальваническую связь между соседними клеммами и предотвращает случайное отключение. Соединение проводов происходит через пружинный зажим: зачистите жилу на 8–10 мм, введите её в отверстие до характерного щелчка. Предохранитель вставляется в поворотный держатель - он фиксируется в положении «вкл» и легко вынимается поворотом на 90°. Не используйте инструменты для затяжки - перегрузка зажима приведёт к потере контакта.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - самозатухающий, не распространяет пламя. Номинальное напряжение 500 В соответствует требованиям для промышленного оборудования. Работоспособность сохраняется в широком диапазоне температур, что делает клемму для предохранителя подходящей для холодных складов и нагреваемых помещений. Отсутствие индикации неисправности - это не недостаток, а проектировочная особенность: устройство рассчитано на использование с внешними сигнализаторами или в системах, где контроль состояния выполняется другими средствами.

Преимущества

• Зажим push-in - монтаж без отвёртки, экономия времени при подключении
• Поворотный держатель предохранителя - быстрая замена без демонтажа всей клеммы
• Узкая ширина (6,2 мм) - плотная укладка на рейке, оптимально для компактных щитов
• Стойкость к экстремальным температурам - работает даже в условиях мороза или перегрева
• Серый цвет и единый дизайн серии Push-in - совместимость с другими элементами системы

Ограничения применения

• Не предназначен для переменного тока выше 6,3 А - превышение вызывает перегрев и выход из строя
• Требует обязательного использования торцевой пластины при групповой установке - без неё возможен разрыв цепи
• Отсутствует индикация перегорания предохранителя - нельзя применять в системах, требующих визуального или электронного контроля состояния
• Поддерживает только предохранители 5×20 мм типа G - другие форматы (например, 6,3×32 мм) не совместимы
• Не рекомендуется для частых операций подключения/отключения - пружинный механизм имеет ограниченную долговечность при многократном использовании

Примеры использования

• Щит управления насосной станцией - защита каждого двигателя от перегрузки
• Автоматическая линия на заводе - распределение питания по модулям с быстрой заменой предохранителей
• Осветительные щиты в холодильных камерах - работа при температуре ниже 0 C
• Электрошкафы в пищевой промышленности - соответствие требованиям к материалам (PA 6.6, V0)

Практические советы

• Перед установкой проверьте сечение провода - минимальное 0,2 мм2, максимальное 6 мм2; провода меньше 0,2 мм2 могут выпасть из зажима
• Используйте только торцевые пластины, совместимые с серией Push-in - несовпадение шага приведёт к плохому контакту
• При групповой установке соблюдайте порядок: сначала закрепите все клеммы на рейке, затем установите торцевые пластины
• Не используйте клемму для предохранителя в цепях с импульсными нагрузками свыше 10 А - даже при номинале 6,3 А возможны броски тока
• При замене предохранителя всегда отключайте питание - хотя держатель поворотный, риск поражения остаётся
