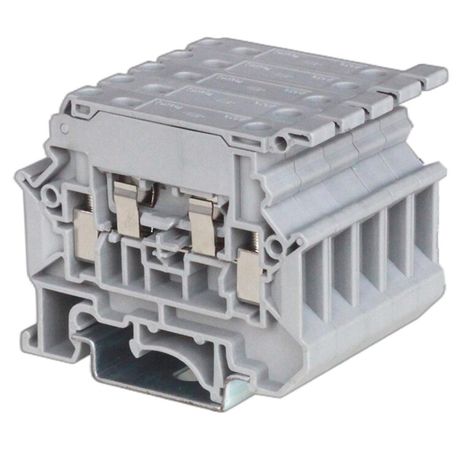

Клемма для предохранителя, винтовой зажим, 2 точки подключения, 4 кв.мм, серая| TUR-4-HESI | DKC (ДКС)

Клемма для предохранителя DKC (ДКС) с винтовым зажимом и двумя точками подключения обеспечивает надёжное соединение проводов и фиксацию цилиндрического предохранителя 5×20 мм. Подходит для установки на DIN-рейку в распределительных щитах, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

Эта клемма используется для безопасного подключения двух проводников к одному предохранителю типа G 5×20 мм. Она защищает цепь от перегрузок и коротких замыканий, позволяя легко менять предохранитель без демонтажа проводов. Применяется в силовых цепях постоянного и переменного тока: в пультах управления, станках, конвейерах, системах освещения и автоматики.

Технические характеристики

• Номинальный ток: 6,3 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,14–6 мм²
• Тип предохранителя: цилиндрический плавкий G 5×20 мм
• Тип соединения: винтовой зажим
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочая температура: от –40 °C до +105 °C
• Материал корпуса: термопласт PA 6.6, класс горючести V0 (UL-94)
• Цвет: серый
• Габариты: высота 73 мм, ширина 8,2 мм, глубина 57,8 мм
• Количество уровней: 1
• Положение подключений: сбоку
• Требует торцевую пластину: да
• Индикация неисправности: не предусмотрена (напряжение питания для индикации — 0 В)

Совместимость и монтаж

Клемма совместима с любыми DIN-рейками стандарта EN 60715 (35 мм). Устанавливается одним движением — защёлкивается на рейку. Для правильной работы требуется установить торцевую пластину (не входит в комплект), которая предотвращает случайное выскальзывание предохранителя. Соединение проводов осуществляется через два винтовых зажима: затягивать следует усилием, достаточным для плотного контакта, но без перекручивания жил. Предельная площадь сечения — 6 мм²; более толстые провода не поместятся.

Безопасность и стандарты

Корпус изготовлен из материала с классом самозатухаемости V0 по UL-94 — материал не поддерживает горение после устранения источника пламени. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 500 В позволяет использовать клемму в сетях до 440 В AC и 600 В DC. Работоспособна при экстремальных температурах — от минус 40 градусов до плюс 105, что делает её подходящей для холодных складов и нагреваемых помещений.

Преимущества

• Удобный поворотный механизм держателя предохранителя — позволяет заменять элемент без отсоединения проводов
• Стандартный размер 5×20 мм — совместим с широким спектром доступных предохранителей
• Высокая термостойкость корпуса — сохраняет целостность даже при длительной нагрузке
• Фиксация на DIN-рейке — быстрая сборка и модульность системы
• Закрытая конструкция снижает риск случайного прикосновения к токоведущим частям

Ограничения применения

• Не предназначен для защиты цепей выше 6,3 А — использование с большими токами вызывает перегрев и выход из строя
• Не имеет индикации пробоя предохранителя — необходимо внешнее наблюдение или дополнительные устройства контроля
• Требует обязательной установки торцевой пластины — без неё предохранитель может выпасть при вибрации
• Подходит только для предохранителей типа G 5×20 мм — другие типы (например, 6,3×32 мм) не совместимы
• Не рекомендован для открытых уличных установок — хотя IP-класс не указан, корпус не герметичен

Примеры использования

• Щит управления насосной станцией — защита двигателя от перегрузки
• Автоматический конвейер — защита контроллеров и сенсоров
• Осветительные цепи в производственных помещениях — комбинированная защита нескольких светильников
• Пульты управления в условиях повышенной вибрации — благодаря прочному креплению и фиксации предохранителя

Практические советы

• Перед монтажом проверьте, чтобы провода были зачищены на длину 6–8 мм — этого достаточно для надёжного контакта в винтовом зажиме
• Обязательно закрепите торцевую пластину — она является частью механической защиты, а не просто декоративной деталью
• Выбирайте предохранители с запасом по току: если рабочий ток цепи 5 А, берите 6,3 А — это продлит срок службы
• При использовании в условиях вибраций (станки, транспорт) дополнительно проверяйте затяжку винтов каждые 3–6 месяцев
• Клемма DKC (ДКС) серии Nuputuk совместима с другими изделиями этой же серии — можно собирать модульные блоки
