Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая | VPR-4-HESILED24 DKC ДКС

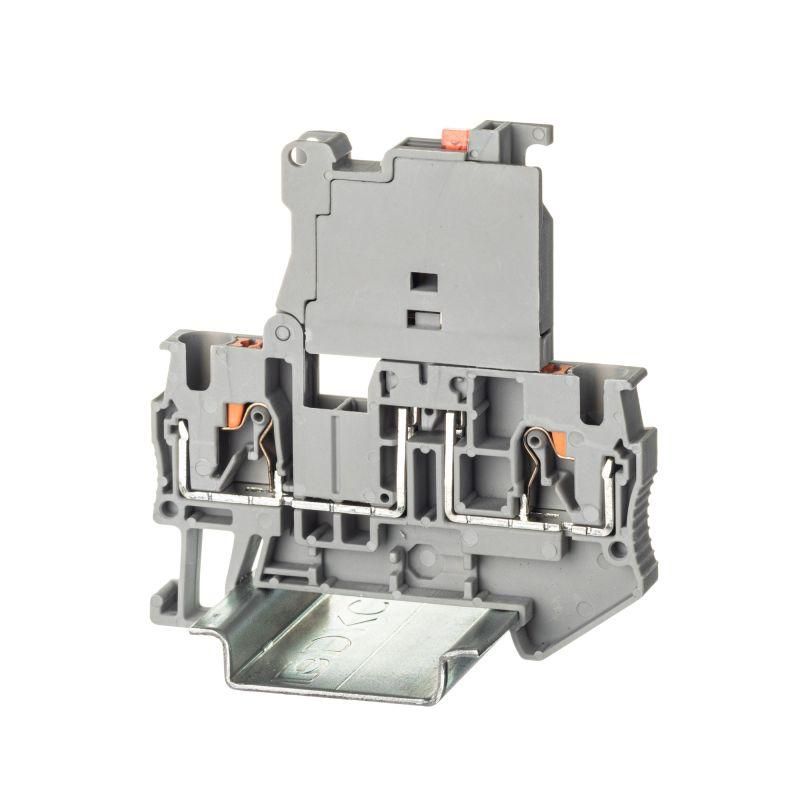

Клемма для предохранителя DKC vpr-4-hesiled24 - это компактное устройство с пружинным зажимом push-in для надёжного подключения проводов и контроля состояния плавкого предохранителя 5×20 мм. Устройство монтируется на DIN-рейку, подходит для автоматизации, управления оборудованием и распределительных щитов с рабочими напряжениями до 30 В.

Назначение и область применения

Клемма для предохранителя DKC vpr-4-hesiled24 используется для защиты электрических цепей от перегрузок и коротких замыканий. Она сочетает функции держателя предохранителя, точек подключения проводов и индикации отказа. Применяется в системах управления, промышленной автоматике, станках, конвейерах, щитах управления с постоянным или переменным током до 30 В. Индикатор светодиодного типа позволяет оперативно выявить сгоревший предохранитель без вскрытия корпуса.

Технические характеристики

• Тип зажима: пружинный push-in
• Количество контактных точек: 2
• Поддерживаемые предохранители: G-тип, цилиндрические 5×20 мм
• Диапазон сечений проводов: 0,2–6 мм2
• Максимальный ток: 6,3 А
• Номинальное напряжение: 30 В
• Импульсная прочность: 8 кВ
• Материал корпуса: полиамид PA 6.6, класс горючести V0 по UL94
• Рабочий температурный диапазон: –40…+105 C
• Цвет: серый
• Габариты: 65,2 × 60,7 × 6,2 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Индикатор неисправности: светодиод, питание 12–30 В AC/DC
• Требует установки торцевой пластины: да

Совместимость и монтаж

Клемма для предохранителя DKC vpr-4-hesiled24 устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требуется установка торцевой пластины - она обеспечивает механическую стабильность и гальваническую связь между соседними модулями. Провода подключаются сверху через пружинный зажим: зачищенный провод вводится до упора, фиксация происходит автоматически. Предохранитель вставляется в поворотный держатель - он легко вынимается и вращается для проверки. Клемма совместима с любыми G-предохранителями 5×20 мм, в том числе с высокотемпературными и быстродействующими типами.

Безопасность и стандарты

• Класс воспламеняемости корпуса: V0 по UL94 - материал самозатухающий, безгалогеновый
• Степень загрязнения: 3 - допустимо применение в условиях пыли, масляных паров, влажности
• Электрическая прочность: 8 кВ импульсного напряжения - соответствует требованиям к защите от скачков
• Работа с индикатором: безопасна при напряжении 12–30 В AC/DC

Преимущества

• Зажим push-in исключает необходимость инструментов - подключение проводов выполняется руками
• Луженая медная часть снижает переходное сопротивление и увеличивает срок службы
• Два канала для установки перемычек позволяют организовать последовательное или параллельное соединение нескольких клемм
• Светодиодный индикатор работает как при постоянном, так и при переменном токе - универсальное решение
• Поворотный держатель предохранителя удобен для замены без демонтажа всей клеммы
• Узкий профиль (6,2 мм) экономит место на рейке

Ограничения применения

• Не предназначен для напряжений выше 30 В - использование при более высоких значениях недопустимо
• Индикатор требует внешнего источника питания 12–30 В; без него световая сигнализация не работает
• Требует обязательной установки торцевой пластины - без неё возможна потеря контакта или смещение
• Не рекомендовано использовать в средах с постоянным воздействием жидкостей или химических растворителей
• Максимальное сечение провода - 6 мм2; попытки вставить большие жилы повредят механизм зажима

Примеры использования

• Щит управления насосной станцией - защита цепи питания двигателя с индикацией сгоревшего предохранителя
• Автоматизированный конвейер - распределение 24 В DC к датчикам и исполнительным механизмам
• Пульт управления HVAC - защита слаботочных цепей с визуальным контролем целостности
• Системы освещения на базе 12–24 В - быстрая диагностика перегоревших предохранителей ночью

Практические советы

• Перед подключением всегда зачищайте провода до 10–12 мм - этого достаточно для надёжного контакта в push-in зажиме
• Проверьте соответствие сечения провода: даже если жила кажется “тонкой”, используйте только 0,2–6 мм2
• При сборке шкафа учитывайте ширину клеммы - 6,2 мм, и планируйте шаг между модулями с учётом торцевых пластин
• Для многожильных проводов используйте наконечники - они предотвращают расслоение и обеспечивают лучший контакт
• Индикатор не срабатывает при отсутствии питания - убедитесь, что источник 12–30 В подключен к выводам индикации
• При замене предохранителя всегда отключайте питание - хотя держатель поворотный, риск поражения остаётся
