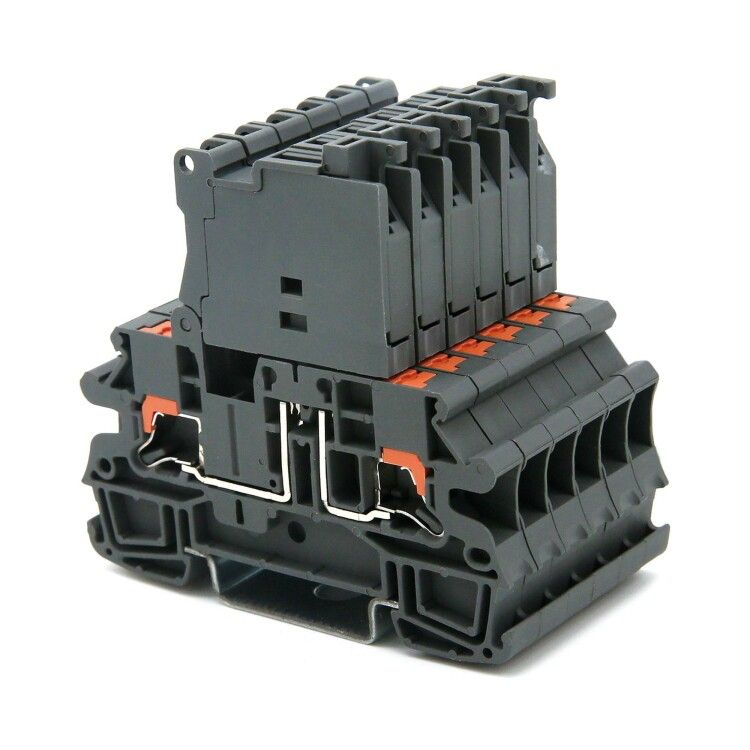

Клемма для предохранителя Push-in Nuputuk 4 мм² с индикацией DKC IPR-4-HESILED24

Клемма для предохранителя DKC Nuputuk с Push-in зажимом и индикацией 24 В предназначена для надёжного соединения проводов, защиты цепи от перегрузки и быстрой диагностики сгоревшего предохранителя. Подходит для установки на DIN-рейку в автоматизированных системах управления, промышленном оборудовании и распределительных щитах.

Назначение и область применения

Эта клемма используется для фиксации плавкого предохранителя типа 5×20 мм и одновременного подключения двух проводов. Интегрированный светодиод показывает состояние предохранителя: светится - исправен, погашен - перегорел. Применяется там, где важна оперативная диагностика отказов: на станках, конвейерах, системах автоматизации, в щитах управления. Особенно удобна в местах с ограниченным доступом, где замена предохранителя требует минимума времени.

Технические характеристики

• Тип зажима: пружинный Push-in - без инструментов, просто вставьте провод
• Количество точек подключения: 2 (вход и выход)
• Поддерживаемые предохранители: G-тип, цилиндрические 5×20 мм
• Диапазон сечения провода: 0,2–6 мм2
• Номинальный ток: 6,3 А
• Рабочее напряжение: 12–30 В постоянного или переменного тока
• Напряжение индикатора: 12–30 В AC/DC - совместим с большинством промышленных систем
• Тип индикации: светодиод (виден при любом освещении)
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Материал корпуса: термопласт PA 6.6, класс горючести V0 (UL-94)
• Цвет: серый
• Габариты: высота 65 мм, ширина 6,2 мм, глубина 69 мм
• Способ монтажа: крепление на DIN-рейку 35 мм
• Требуется торцевая пластина: да - для обеспечения целостности сборки
• Положение подключений: боковое - компактная укладка в ряд

Совместимость и монтаж

Клемма DKC Nuputuk устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требуется установить торцевую пластину - она предотвращает выпадение клемм из ряда и обеспечивает механическую стабильность. Предохранитель вставляется в поворотный держатель: поверните крышку, поместите предохранитель, закройте - контакт гарантирован. Провода подключаются без инструментов: зачистите жилу на 8–10 мм, введите в зажим до характерного щелчка. Убедитесь, что сечение провода не меньше 0,2 мм2 и не больше 6 мм2 - иначе соединение будет ненадёжным.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - самозатухающий, не распространяет пламя. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 30 В ограничивает применение в сетях выше этого значения - не используйте в 220 В или 380 В системах. Клемма не имеет гальванической развязки между индикатором и силовой цепью - при пробое возможна передача напряжения на LED, поэтому не допускайте превышения 30 В.

Преимущества

• Push-in зажим - быстрое подключение без отверток, снижает риск ошибок при монтаже
• Интегрированная индикация - сразу видно, какой предохранитель перегорел, не нужно проверять каждый вручную
• Устойчивость к широкому диапазону температур - работает даже в холодных складах и нагретых машинах
• Поворотный держатель - легко заменить предохранитель, даже при плотной упаковке
• Компактный размер - позволяет размещать много клемм в одном ряду

Ограничения применения

• Не предназначен для напряжений выше 30 В - нельзя использовать в сетях 220/380 В
• Требует обязательной установки торцевой пластины - без неё клемма может выпасть из рейки
• Индикатор работает только при наличии напряжения на входе - если питание отключено, светодиод не светится, даже если предохранитель исправен
• Не подходит для многожильных проводов с плохо зачищенной оплеткой - возможен плохой контакт
• Запрещён монтаж в условиях постоянного воздействия воды или масла - IP-класс не указан, герметичность не гарантируется

Примеры использования

• Щит управления насосной станцией - индикация сгоревшего предохранителя позволяет быстро найти причину остановки
• Линия конвейера с PLC - несколько таких клемм позволяют контролировать питание каждого модуля
• Автомобильное оборудование в цеху - устойчивость к температуре от –40 C делает её подходящей для тестирования зимних версий
• Распределительный щит в логистическом комплексе - компактность и быстрая замена снижают время простоя

Практические советы

• Перед подключением всегда проверяйте сечение провода - слишком тонкая жила может выскочить из зажима, слишком толстая - повредить механизм
• Используйте только предохранители G-типа 5×20 мм - другие типы не войдут или не будут правильно контактировать
• При групповом монтаже обязательно устанавливайте торцевые пластины на обоих концах ряда - это исключит сдвиг клемм
• Если индикатор не светится, проверьте наличие напряжения на входе - возможно, проблема не в предохранителе, а в питании
• Для обслуживания отключите питание - хотя индикатор работает от 12–30 В, при работе системы есть риск поражения током
• Серия DKC совместима с другими клеммами этой же серии - можно комбинировать с обычными Push-in клеммами без переходников
