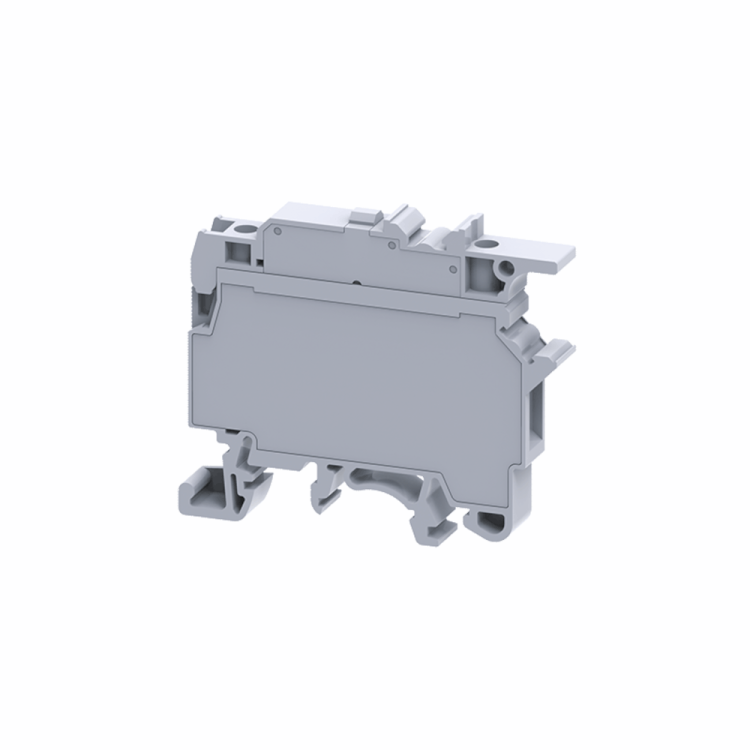

Клемма для предохранителей винтовая OptiClip CF-4-HESI-(5x20)-6,3A-(0,2-6)-серый | 289796 КЭАЗ

Клемма для предохранителей винтовая (5x20) 6,3А (0,2-6) серая от КЭАЗ Optima - это компактное устройство для безопасного подключения плавких предохранителей типа 5×20 мм в цепях управления и контроля. Подходит для монтажа на DIN-рейку, обеспечивает надежный винтовой контакт и работает при напряжении до 800 В. Артикул 289796.

Назначение и область применения

Клемма для предохранителей винтовая (5x20) 6,3А (0,2-6) серая используется для фиксации и подключения плавких предохранителей в электрических цепях, где требуется защита от перегрузок и коротких замыканий. Применяется в устройствах управления, автоматических системах, пультах управления, щитах контроля и других аппаратах, где доступ к предохранителю ограничен - например, внутри корпусов или за крышками. Предназначена исключительно для цепей низкой мощности, не для силовой нагрузки.

Технические характеристики

• Номинальный ток: 6,3 А - максимальный постоянный ток, который выдерживает клемма без перегрева.
• Номинальное напряжение: 800 В AC - допустимое рабочее напряжение в сетях переменного тока.
• Тип предохранителя: цилиндрический плавкий 5×20 мм - совместима только с этим типом вставок.
• Сечение провода: 0,2–6 мм2 - позволяет подключать тонкие многожильные и одножильные медные провода.
• Тип соединения: винтовое - надежная фиксация провода с помощью зажимного винта.
• Монтаж: на DIN-рейку - устанавливается стандартно в распределительных шкафах.
• Количество контактов: 2 - вход и выход для последовательного подключения.
• Рабочая температура: от –40 C до +85 C - подходит для холодных и жарких помещений.
• Индикатор дефекта: есть, питание 240 В AC - светится при перегорании предохранителя.
• Класс воспламеняемости: V0 - материал самозагасает при возгорании, повышает безопасность.
• Цвет: серый - стандартизированная окраска для визуального различения.

Совместимость и монтаж

Клемма для предохранителей винтовая (5x20) 6,3А (0,2-6) серая совместима только с предохранителями формата 5×20 мм. Нельзя использовать другие типы - например, 6×30 мм или blade-вставки. Монтаж осуществляется на DIN-рейку шириной 35 мм. Для подключения проводов используйте отвертку - затягивайте винт до упора, но без излишнего усилия, чтобы не повредить резьбу. Провода должны быть зачищены на 6–8 мм, без оголенных жил вне зажима. Клемма имеет боковое расположение контактов - провода вводятся сбоку, а предохранитель вставляется сверху.

Безопасность и стандарты

Клемма для предохранителей винтовая (5x20) 6,3А (0,2-6) серая соответствует ГОСТ IEC 60947-7-3-2016 и техническому регламенту ТР ТС 004/2011. Это гарантирует соответствие требованиям безопасности, электромагнитной совместимости и долговечности. Класс горючести V0 снижает риск распространения пламени при аварии. Индикатор дефекта работает от сети 240 В - он активируется только при наличии напряжения на входе, поэтому не будет светиться при отключенном оборудовании.

Преимущества

• Удобная винтовая система - позволяет менять предохранители без инструментов, а провода фиксируются надежно.
• Интегрированный индикатор - сразу видно, когда предохранитель перегорел, даже при закрытом корпусе.
• Стандартный монтаж на DIN-рейку - совместим с большинством промышленных шкафов.
• Широкий диапазон сечений проводов (0,2–6 мм2) - подходит как для слаботочных сигналов, так и для управляющих цепей.
• Высокая термостойкость - сохраняет работоспособность при экстремальных температурах.

Ограничения применения

• Не предназначен для работы с токами выше 6,3 А - превышение вызывает перегрев и выход из строя.
• Подходит только для предохранителей 5×20 мм - другие типы не войдут и не будут фиксироваться.
• Индикатор требует наличия напряжения 240 В - не сработает в цепях с другим напряжением (например, 24 В или 110 В).
• Не рассчитана на частые операции подключения/отключения - винтовые зажимы не предназначены для быстрого обслуживания.
• Запрещено использование во взрывоопасных средах - класс защиты IP не указан, значит, нет герметизации.

Примеры использования

• Щит управления станком - защита цепей PLC и датчиков.
• Автоматический конвейер - защита сигнальных линий и маломощных двигателей.
• Системы освещения в производственных помещениях - управление группами ламп через предохранители.
• Контрольные пульты на объектах ЖКХ - защита цепей счетчиков и реле.

Практические советы

• Перед установкой проверьте, что предохранитель точно соответствует формату 5×20 мм - даже небольшая разница в длине может помешать контакту.
• Не используйте клемму для подключения алюминиевых проводов - она рассчитана только на медь.
• При монтаже в плотных шкафах учтите, что клемма занимает место сбоку - оставьте минимум 10 мм свободного пространства вокруг для теплоотвода.
• Если индикатор не светится при перегоревшем предохранителе - проверьте наличие напряжения на входе; возможно, проблема не в предохранителе, а в отсутствии питания.
• Для частых замен предохранителей лучше выбрать модель с быстросъемным механизмом - эта клемма оптимальна для стационарных решений.
