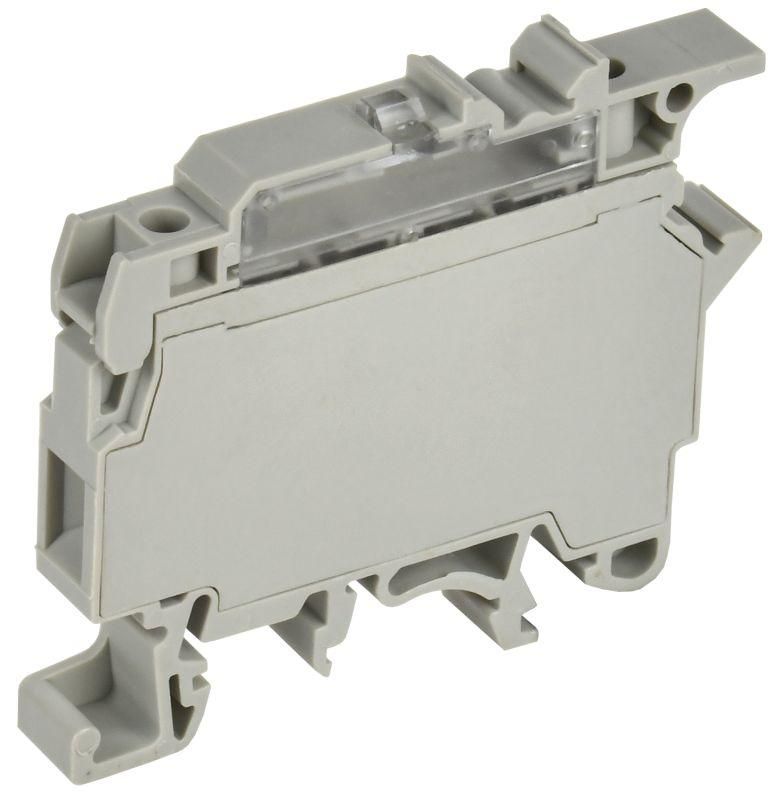

Колодка клеммная CTS-F ARMAFIX с предохранителем 4кв.мм сер. IEK YCT14-00-K03-004

Колодка клеммная CTS-F с предохранителем 4 мм2 серая - это однополюсная клемма на DIN-рейку с винтовым зажимом, предназначенная для надёжного подключения проводов до 4 мм2 и установки внешнего предохранителя. Бренд IEK, артикул yct14-00-k03-004, подходит для промышленной автоматизации, распределительных щитов и систем управления.

Назначение и область применения

Колодка клеммная CTS-F с предохранителем 4 мм2 серая используется там, где требуется физическая защита цепи с помощью выносного предохранителя. Она применяется в промышленном оборудовании, системах управления, силовых щитах, конвейерах, насосных станциях и других устройствах, где важна безопасность и быстрая замена перегоревшего предохранителя. Предохранитель устанавливается отдельно - он не входит в комплект.

Технические характеристики

• Количество полюсов: 1
• Поперечное сечение провода: 0,2–4 мм2
• Номинальный ток: 6,3 А
• Номинальное напряжение: 800 В
• Тип соединения: винтовой зажим
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Рабочая температура: от –40 C до +85 C
• Ширина: 8 мм
• Цвет: серый
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и химическим воздействиям
• Позиция подключения: сверху

Совместимость и монтаж

Колодка клеммная CTS-F с предохранителем 4 мм2 серая легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения зачищенный провод вставляется в зажим и затягивается отверткой - достаточно усилия, чтобы обеспечить надёжный контакт без повреждения жилы. Учитывайте, что максимальное сечение - 4 мм2; более толстые провода не войдут. Клеммы совместимы с предохранителями типа 4×20 мм (стандартный размер для промышленных предохранителей).

Преимущества

• Высокое контактное усилие винтового зажима снижает риск ослабления соединения при вибрациях
• Узкая ширина (8 мм) позволяет экономить место в щите
• Полиамидный корпус устойчив к нагреву, ударам и агрессивной среде
• Чётко обозначенная позиция подключения (сверху) упрощает сборку и обслуживание
• Поддерживает работу в экстремальных температурных условиях - от минус 40 до плюс 85 градусов

Ограничения применения

• Не предназначена для работы с проводниками больше 4 мм2 - попытки вставить больший провод повредят зажим
• Предохранитель не включён в комплект - его необходимо приобрести отдельно
• Не имеет встроенной защиты от перенапряжений или помех - для таких задач нужны дополнительные элементы
• Запрещено использовать в взрывоопасных зонах без дополнительной сертификации оборудования

Примеры использования

• Защита цепи питания двигателя на конвейере
• Разводка сигнальных линий в пульте управления станком
• Подключение датчиков в холодильных камерах (благодаря широкому диапазону температур)
• Распределительный щит на объекте ЖКХ с необходимостью частой замены предохранителей

Практические советы

• Перед затяжкой винта всегда зачищайте провод до металлического блеска - оксиды снижают надёжность контакта
• Используйте отвёртку с плоским лезвием подходящего размера - слишком маленькая или большая отвёртка может сломать зажим
• Выбирайте предохранители с номиналом не выше 6,3 А - соответствует допустимому току клеммы
• При групповой установке нескольких клемм оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Проверяйте плотность зажима через 1–2 месяца после запуска системы - особенно в условиях вибраций
