Клемма для предохранителя винтовой зажим 2 точки подключения индикация 24В 4кв.мм серая | TUR-4-HESILED24 DKC ДКС

Товарные предложения:

Клемма для предохранителя винтовой зажим 2 точки подключения индикация 24В 4кв.мм сер. DKC TUR-4-HESILED24

22.11.2024

84 шт.

1 189,72 ₽

шт.

от 1 дня

Условия поставки клеммы для предохранителя винтового зажима 2 точки подключения индикации 24В 4кв.мм серой | TUR-4-HESILED24 DKC ДКС

Купить 44 шт. клеммы для предохранителей винтовых зажима 2 точек подключений индикации 24в 4кв.мм серые | tur-4-hesiled24 dkc дкс могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена клеммы для предохранителя винтового зажима 2 точки подключения индикации 24В 4кв.мм серой | TUR-4-HESILED24 DKC ДКС зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

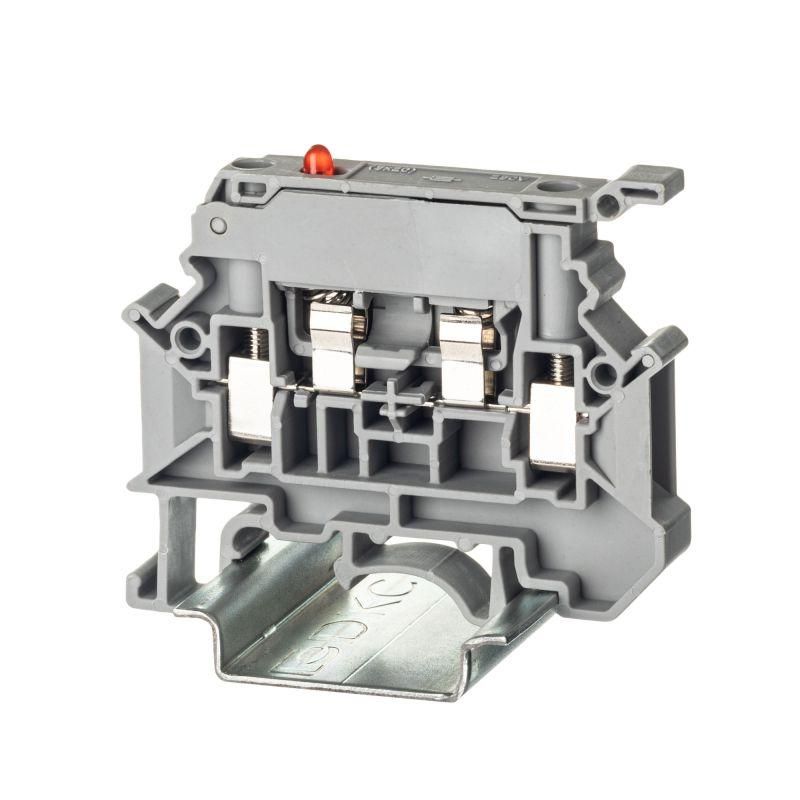

Клемма для предохранителя винтовой зажим 2 точки подключения индикация 24В 4кв.мм серая TUR-4-HESILED24 DKC (ДКС) - это удобный и надежный инструмент для подключения предохранителей. Он обладает рядом преимуществ, которые делают его отличным выбором для использования в различных приложениях.

Простота монтажа: Клемма оснащена винтовыми зажимами, что обеспечивает быструю и надежную фиксацию проводов. Это позволяет экономить время и усилия при установке.
Индикация 24В: Клемма имеет встроенную индикацию на 24В, что позволяет легко определить наличие напряжения и контролировать состояние подключенных предохранителей.
Широкий диапазон поперечных сечений: Клемма подходит для подключения как многопроволочных, так и однопроволочных проводов различного диаметра. Это обеспечивает универсальность использования и позволяет работать с разными типами проводов.
Надежность и безопасность: Клемма выполнена из высококачественных материалов согласно стандартам UL94, что обеспечивает высокую степень безопасности и защиты от воспламенения.
Удобство использования: Клемма имеет компактные размеры и может быть установлена на DIN-рейку с Ω-профилем шириной 35 мм. Это позволяет легко интегрировать ее в существующую систему и обеспечивает удобство при проведении работ.

Клемма для предохранителя винтовой зажим 2 точки подключения индикация 24В 4кв.мм серая TUR-4-HESILED24 DKC (ДКС) - надежное и удобное решение для вашей электроустановки. Она обеспечивает простоту монтажа, индикацию напряжения, широкий диапазон сечений проводов, надежность и безопасность, а также удобство использования.

Характеристики c описанием

Цвет:

Серый

Цвет клеммных колодок указывает на их предназначение, стандарты безопасности и удобство идентификации в электрических схемах. Правильный выбор цвета может улучшить организацию проводки и повысить безопасность эксплуатации. Серый цвет клеммных колодок часто используется для нейтральных проводов и в общих соединениях. Он является стандартным и универсальным, подходящим для большинства применений. Рекомендуется для использования в стандартных электрических схемах, где не требуется специальная маркировка. Белый цвет клеммных колодок обычно используется для обозначения нейтральных проводов или для специальных целей, таких как контрольные цепи. Он обеспечивает хорошую видимость и контраст с другими цветами, что упрощает идентификацию в сложных схемах. Синий цвет клеммных колодок традиционно используется для обозначения нулевых или нейтральных проводов в электрических схемах. Он помогает избежать путаницы с фазными проводами и улучшает безопасность монтажа и обслуживания. Черный цвет клеммных колодок обычно используется для фазных проводов или для заземления в некоторых системах. Он обеспечивает четкую идентификацию и часто применяется в промышленных установках. Рекомендуется для систем, где требуется четкое разграничение фазных проводов. Желто-зеленый цвет клеммных колодок используется исключительно для обозначения заземляющих проводов. Этот цвет является стандартом безопасности и помогает предотвратить ошибки при подключении проводов. Обязателен для использования в системах, требующих заземления. Красный цвет клеммных колодок используется для обозначения фазных проводов или цепей с высоким напряжением. Он обеспечивает высокую видимость и предупреждает о потенциальной опасности. Рекомендуется для использования в цепях, где требуется четкая идентификация фазного напряжения. Прозрачный цвет клеммных колодок позволяет визуально контролировать состояние контактов и соединений. Это удобно для проверки качества монтажа и обнаружения возможных дефектов без необходимости разборки. Рекомендуется для использования в системах, где важен визуальный контроль. Желтый цвет клеммных колодок часто используется для обозначения фазных проводов в трехфазных системах или для специальных цепей. Он обеспечивает хорошую видимость и упрощает идентификацию в сложных схемах. Рекомендуется для использования в промышленных и коммерческих установках. Оранжевый цвет клеммных колодок используется для обозначения цепей управления или сигнализации. Он помогает отличать эти цепи от основных силовых цепей, что упрощает обслуживание и ремонт. Рекомендуется для систем автоматизации и контроля. Светло-серый цвет клеммных колодок используется для нейтральных или вспомогательных проводов. Он обеспечивает хороший контраст с другими цветами и упрощает идентификацию в сложных схемах. Подходит для использования в системах с высокой плотностью проводки.

Номин. ток In:

6.3 А

Номинальный ток (In) для клеммных колодок указывает максимальный ток, который может безопасно проходить через клеммную колодку при нормальных условиях эксплуатации. Измеряется в амперах (А). Этот параметр важен для обеспечения надежности и безопасности электрических соединений. При выборе клеммной колодки необходимо учитывать номинальный ток, чтобы избежать перегрева и повреждения оборудования. Рекомендуется выбирать клеммные колодки с номинальным током, превышающим максимальную нагрузку в вашей системе, для обеспечения дополнительной надежности и долговечности.

Способ монтажа:

DIN-рейка (с Ω-профилем) 35 мм

Способ монтажа клеммных колодок определяет метод их крепления и установки в электрических шкафах и других монтажных конструкциях. Выбор способа монтажа влияет на удобство установки, надежность крепления и соответствие стандартам безопасности. Различные методы монтажа подходят для различных типов применения и условий эксплуатации. Важно учитывать совместимость с монтажной поверхностью и требования к устойчивости к вибрациям и механическим нагрузкам."> Клеммные колодки, предназначенные для установки на DIN-рейку шириной 35 мм, соответствуют стандарту EN 60715. Этот способ монтажа обеспечивает надежное крепление и легкость замены элементов. Рекомендуется для применения в промышленных и коммерческих электрических шкафах. Прямая установка предполагает крепление клеммных колодок непосредственно на монтажную поверхность без использования дополнительных крепежных элементов. Этот способ монтажа обеспечивает минимальную высоту установки, но может требовать более сложной подготовки монтажной поверхности. Винтовой способ монтажа подразумевает использование винтов для крепления клеммных колодок. Этот метод обеспечивает надежное и прочное соединение, подходящее для условий с высокой вибрацией и механическими нагрузками. Рекомендуется для применения в тяжелых промышленных условиях. Втычной способ монтажа позволяет быстро устанавливать и заменять клеммные колодки без использования инструментов. Этот метод удобен для систем, требующих частого обслуживания и модификаций. Однако он может быть менее устойчив к вибрациям по сравнению с винтовым креплением. Клеммные колодки для установки на DIN-рейку обеспечивают стандартизированное и удобное крепление. Подходят для большинства промышленных и коммерческих применений, обеспечивая легкость монтажа и демонтажа. Клеммные колодки, совместимые как с DIN-рейкой, так и с G-рейкой, обеспечивают большую гибкость в выборе монтажной системы. Это универсальное решение подходит для различных типов электрических шкафов и монтажных конструкций. Клеммные колодки, предназначенные для установки на монтажные пластины или платы, обеспечивают компактное и организованное размещение в электрических системах. Этот способ монтажа подходит для применения в условиях ограниченного пространства. Клеммные колодки с возможностью монтажа как на DIN-рейку, так и с использованием винтового крепления, предлагают гибкость в установке. Это позволяет адаптировать монтаж к различным условиям эксплуатации и требованиям к надежности крепления. Клеммные колодки для установки на специальный профиль требуют наличия соответствующего монтажного элемента. Этот способ монтажа может быть использован в специализированных системах, где стандартные методы крепления не подходят. Клеммные колодки для установки на DIN-рейку шириной 15 мм используются в системах, где требуется компактное размещение. Этот способ монтажа подходит для небольших электрических шкафов и распределительных устройств.

Номинальный ток:

6.3 А

Номинальный ток (А) - это максимальный ток, который клеммная колодка может безопасно проводить в течение длительного времени без перегрева и повреждений. Влияние на работу устройства: превышение номинального тока может привести к перегреву, плавлению изоляции и выходу из строя клеммной колодки, что может вызвать сбои в работе всей электрической системы. Рекомендации по выбору: при выборе клеммной колодки следует учитывать номинальный ток, чтобы он соответствовал или превышал максимальный ток в цепи. Рекомендации по замене: при замене клеммной колодки убедитесь, что номинальный ток новой колодки не ниже номинального тока старой, чтобы избежать риска перегрузки и повреждений.

Тип подключения:

Винтовое

Тип подключения определяет метод крепления проводников в клеммной колодке, что влияет на надежность соединения, удобство монтажа и эксплуатационные характеристики устройства. Присоединение пружинным зажимом обеспечивает быстрое и надежное соединение проводников без необходимости использования инструментов. Этот тип подключения удобен для частых монтажных и демонтажных работ, но может потребовать регулярной проверки на предмет ослабления контакта. Винтовое соединение предполагает использование винтов для закрепления проводников. Оно обеспечивает надежное и долговечное соединение, но требует применения отвертки для монтажа и демонтажа. Рекомендуется для стационарных установок, где проводники редко меняются. Винтовое/болтовое соединение сочетает в себе элементы винтового и болтового крепления, что увеличивает надежность и устойчивость к механическим воздействиям. Подходит для тяжелых условий эксплуатации и высоких токовых нагрузок. Присоединение ламелями под пайку требует пайки проводников к клеммной колодке. Обеспечивает высокую надежность контакта и устойчивость к вибрациям, но требует специальных навыков и инструментов для монтажа. Рекомендуется для применения в условиях, где требуется минимизация контактных сопротивлений. Вилка - это тип подключения, при котором проводники подключаются через вилочные разъемы. Обеспечивает быстрое и удобное подключение/отключение, но имеет ограниченную механическую прочность и рекомендуется для использования в условиях, где требуется частая смена проводников. Винтовое/болтовое соединение с прокалыванием изоляции позволяет подключать проводники без предварительного снятия изоляции. Это ускоряет процесс монтажа и снижает вероятность повреждения проводов, но требует внимательности при установке, чтобы избежать неполного прокола изоляции.

Диапазон сечений:

Диапазон сечений

Номин. напряжение:

30 В

Номинальное напряжение (В) для клеммных колодок указывает максимальное электрическое напряжение, при котором клеммная колодка может безопасно и эффективно функционировать. Превышение этого значения может привести к электрическим пробоям, перегреву и потенциальному выходу из строя оборудования. При выборе клеммной колодки следует учитывать номинальное напряжение вашей системы и выбирать колодку с соответствующим или более высоким значением. В случае замены всегда используйте клеммные колодки с таким же или более высоким номинальным напряжением, чтобы обеспечить безопасность и надежность электрической цепи.

Количество уровней:

Количество уровней в клеммных колодках указывает на количество отдельных слоев или ярусов, на которых могут быть размещены электрические контакты. Это свойство критически важно для определения плотности монтажа и удобства подключения проводов в электрических схемах. Выбор количества уровней зависит от требований к пространству, сложности электрической схемы и удобства обслуживания. Клеммные колодки с количеством уровней 0 обычно используются для специальных случаев или нестандартных решений, где традиционные уровни не применяются. Такие колодки могут быть полезны в специфических условиях, но требуют тщательного анализа перед выбором. Клеммные колодки с одним уровнем являются наиболее простыми и распространенными. Они обеспечивают легкий доступ к каждому контакту и удобство монтажа. Рекомендуются для простых электрических схем и систем, где требуется минимальное количество подключений. Клеммные колодки с двумя уровнями позволяют удвоить количество подключений на том же пространстве, что и однолинейные колодки. Они подходят для более сложных схем, где требуется большее количество подключений, но пространство ограничено. Рекомендуются для применения в компактных устройствах и панелях управления. Клеммные колодки с тремя уровнями обеспечивают еще большую плотность монтажа и позволяют размещать большее количество проводов в ограниченном пространстве. Такие колодки подходят для сложных электрических схем и систем автоматизации, где требуется много подключений на ограниченной площади. Клеммные колодки с четырьмя уровнями предлагают максимальную плотность монтажа, что позволяет интегрировать большое количество подключений в очень ограниченном пространстве. Они идеальны для высокоинтегрированных систем, где пространство является критическим фактором. Рекомендуются для сложных промышленных и автоматизированных систем.

Позиция соединения:

Сбоку

Позиция соединения определяет расположение точки подключения проводов к клеммной колодке, что влияет на удобство монтажа, доступность и компоновку электрических цепей. Позиция соединения сбоку означает, что провода подключаются к клеммной колодке с боковой стороны. Это удобно в случаях, когда клеммная колодка установлена в ограниченном пространстве или рядом с другими компонентами, так как боковое подключение позволяет избежать перекрытия и обеспечивает легкий доступ к проводам. Рекомендуется для использования в распределительных щитах и монтажных панелях, где важна экономия пространства. Позиция соединения сверху означает, что провода подключаются к клеммной колодке с верхней стороны. Такое расположение упрощает визуальный контроль и доступ к соединениям, что особенно важно при регулярном обслуживании и проверке. Рекомендуется для использования в ситуациях, где необходимо часто проверять состояние соединений или где доступ к верхней части клеммной колодки не ограничен. Позиция соединения наклонная означает, что провода подключаются к клеммной колодке под углом. Это обеспечивает удобство подключения в условиях ограниченного пространства и позволяет лучше организовать проводку, минимизируя изгибы проводов. Рекомендуется для использования в сложных монтажных условиях, где требуется гибкость в организации проводки и доступности соединений.

Рабочая температура:

-40...105 °C

Рабочая температура клеммных колодок определяется диапазоном температур, в котором устройство может эффективно функционировать без снижения производительности или риска повреждения. Этот параметр критически важен, так как при превышении верхнего предела рабочей температуры может произойти перегрев и выход из строя клеммной колодки, а при понижении ниже нижнего предела – ухудшение контакта и возможные сбои в работе электрических соединений. Рекомендуется выбирать клеммные колодки с рабочей температурой, соответствующей условиям эксплуатации, с учетом возможных температурных колебаний в рабочей среде. При замене клеммной колодки следует убедиться, что новый компонент имеет аналогичный или более широкий диапазон рабочей температуры, чтобы обеспечить надежную и безопасную работу устройства.

Ширина/размер ячейки:

8.2 мм

Ширина/размер ячейки клеммной колодки, измеряемая в миллиметрах (мм), определяет физические габариты каждой отдельной ячейки, предназначенной для подключения проводов. Этот параметр важен для обеспечения совместимости с проводами определенного диаметра и для правильного размещения клеммной колодки в электрическом шкафу или другом оборудовании. При выборе клеммной колодки необходимо учитывать ширину/размер ячейки, чтобы обеспечить надежное и безопасное подключение проводов. Рекомендуется выбирать размеры ячеек, соответствующие диаметру используемых проводов и требованиям проекта.

Количество контактов:

Количество контактов в клеммной колодке определяет, сколько проводов или кабелей можно подключить к одному устройству. Это свойство напрямую влияет на возможность подключения и распределения электрических цепей. При выборе клеммной колодки необходимо учитывать требования вашей схемы, чтобы обеспечить достаточное количество контактов для всех подключаемых проводов. При замене клеммной колодки важно выбрать модель с таким же или большим количеством контактов, чтобы избежать недостатка подключаемых точек и обеспечить надежное соединение.

Номинальное напряжение:

12-30 В

Номинальное напряжение для клеммных колодок указывает максимальное электрическое напряжение, на которое рассчитано устройство, и измеряется в вольтах (В) или киловольтах (кВ). Это свойство определяет безопасные и эффективные условия эксплуатации клеммной колодки. Превышение номинального напряжения может привести к повреждению устройства, перегреву или короткому замыканию. При выборе клеммной колодки важно учитывать номинальное напряжение сети, в которой она будет использоваться, чтобы обеспечить надежную и безопасную работу. В случае необходимости замены клеммной колодки, следует выбирать модель с тем же или более высоким номинальным напряжением, чтобы избежать риска электрических аварий.

Тип электрич. соединения 1:

Винтовое соединение

Тип электрического соединения 1 определяет способ подключения проводов к клеммной колодке. От типа соединения зависит надежность, удобство монтажа и эксплуатационные характеристики устройства. Правильный выбор типа соединения важен для обеспечения стабильной работы электрической системы. Винтовое соединение предполагает использование винтов для фиксации проводов в клеммной колодке. Это обеспечивает надежное и прочное соединение, однако требует регулярной проверки и подтягивания винтов для предотвращения ослабления контакта. Рекомендуется для стационарных установок с минимальной вибрацией. Соединение с пружинным зажимом использует пружинный механизм для фиксации проводов. Это упрощает и ускоряет монтаж, обеспечивая стабильный контакт без необходимости дополнительного обслуживания. Идеально подходит для применения в условиях вибрации и частого обслуживания. Болтовое соединение использует болты для фиксации проводов, обеспечивая очень прочный и надежный контакт. Это соединение требует больше времени на установку и регулярного обслуживания, но идеально подходит для мощных электрических систем и мест с высокой вибрацией. Соединение путем прокалывания изоляции позволяет подключать провода без предварительного снятия изоляции. Это ускоряет процесс монтажа и уменьшает вероятность ошибок. Рекомендуется для систем с малой и средней нагрузкой. Разъемное (штепсельное) соединение обеспечивает возможность быстрого разъединения и соединения проводов. Это удобно для систем, требующих частого обслуживания или модификации. Обеспечивает надежный контакт и легкость в использовании. Плоский штекерный разъем обеспечивает быстрое и простое соединение проводов путем вставки плоского штекера в соответствующий разъем. Это соединение удобно для временных или часто изменяемых систем. Зажимное (безвинтовое) соединение использует механизмы зажима для фиксации проводов. Это упрощает и ускоряет процесс установки, обеспечивая стабильный контакт без необходимости обслуживания. Подходит для большинства бытовых и промышленных применений. Припаянный флажковый соединитель требует пайки проводов к клемме, что обеспечивает очень надежное и долговечное соединение. Рекомендуется для систем, где требуется минимизировать вероятность разъединения контактов. Соединение путем прорезания изоляции позволяет подключать провода без снятия изоляции за счет прорезания изоляции специальными ножами. Это ускоряет монтаж и уменьшает вероятность ошибок. Подходит для систем с малой и средней нагрузкой. Штепсельный зажим (конусный) обеспечивает надежное соединение путем вставки и фиксации провода в конусообразном зажиме. Это соединение удобно для быстрого монтажа и демонтажа, обеспечивая стабильный контакт.

Тип электрич. соединения 2:

Винтовое соединение

Тип электрического соединения 2 в клеммных колодках определяет способ подключения проводников ко второму контакту. Выбор типа соединения влияет на надежность, удобство монтажа и технические характеристики устройства. Винтовое соединение предполагает использование винта для фиксации проводника. Это обеспечивает надежный контакт, но требует периодической проверки и подтягивания винтов для предотвращения ослабления. Соединение с пружинным зажимом использует пружину для удержания проводника, обеспечивая постоянное давление и надежный контакт. Это упрощает монтаж и снижает необходимость в обслуживании. Болтовое соединение схоже с винтовым, но используется болт для фиксации проводника. Это обеспечивает более прочное и устойчивое соединение, особенно для крупных проводников. Разъемное (штепсельное) соединение позволяет быстро подключать и отключать проводники, что удобно для модульных систем и частых замен компонентов. Соединение путем прокалывания изоляции не требует снятия изоляции с проводника, что ускоряет монтаж и снижает риск повреждения проводов. Однако такое соединение может быть менее надежным в долгосрочной перспективе. Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Используется в системах, где требуется частое подключение и отключение. Зажимное (безвинтовое) соединение использует механический зажим для фиксации проводника без винтов. Это упрощает и ускоряет монтаж, но может быть менее надежным для крупных проводников. Штепсельный зажим (конусный) использует конусную форму для надежного удержания проводника. Обеспечивает хорошее контактное давление и стабильность соединения. Соединение путем прорезания изоляции схоже с прокалыванием изоляции, но использует прорезание для создания контакта. Это также ускоряет монтаж, но требует тщательного контроля качества соединения. Припаянный флажковый соединитель предполагает пайку проводника к клемме, обеспечивая очень надежное и стабильное соединение. Подходит для постоянных и критически важных соединений, но требует больше времени на монтаж и демонтаж.

Материал изоляции корпуса:

Термопласт

Материал изоляции корпуса клеммных колодок определяет их электрическую и механическую прочность, устойчивость к высоким температурам, химическим воздействиям и внешним механическим повреждениям. Выбор материала изоляции существенно влияет на долговечность и надежность работы клеммных колодок в различных условиях эксплуатации. Термопласт — это пластик, который становится мягким при нагревании и твердеет при охлаждении. Он обеспечивает хорошую изоляцию и устойчивость к механическим повреждениям, но может деформироваться при высоких температурах. Рекомендуется для использования в условиях, где температура не превышает допустимые пределы для термопластов. Полиамид (PA) — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации. Полиэтилен — это гибкий и химически стойкий материал с хорошими изоляционными свойствами, но ограниченной устойчивостью к высоким температурам. Идеально подходит для применения в условиях умеренных температур и в средах с агрессивными химическими веществами. Полипропилен (PP) — это легкий, прочный и устойчивый к химическим воздействиям материал, который также обладает хорошими изоляционными свойствами. Он устойчив к влаге и может использоваться в условиях, где требуется высокая химическая стойкость и умеренные температурные нагрузки. Пластик — это общий термин, который может включать в себя различные виды полимерных материалов. Обычно обладает хорошими изоляционными свойствами и устойчивостью к механическим повреждениям, но конкретные характеристики зависят от типа пластика. Поликарбонат (PC) — это прозрачный и очень прочный материал, который обладает отличными изоляционными свойствами и устойчивостью к высоким температурам и механическим воздействиям. Рекомендуется для использования в условиях, где требуется высокая прочность и термостойкость. Керамика — это негорючий и химически инертный материал с отличными изоляционными свойствами и устойчивостью к очень высоким температурам. Идеально подходит для применения в условиях экстремальных температур и агрессивных химических сред. Карболит — это прочный и термостойкий материал, который также обладает хорошими изоляционными свойствами. Он устойчив к воздействию химических веществ и может использоваться в тяжелых промышленных условиях. Полиамид — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации. Фибергласс (стеклопластик) — это материал, армированный стекловолокном, который обладает высокой прочностью, устойчивостью к механическим повреждениям и отличными изоляционными свойствами. Он также устойчив к высоким температурам и химическим воздействиям, что делает его идеальным выбором для тяжелых условий эксплуатации.

Исполнение предохранителя:

G-предохранитель 5х20 мм

Исполнение предохранителя определяет тип и размер предохранительного устройства, используемого в клеммных колодках для защиты электрических цепей от перегрузок и коротких замыканий. Выбор подходящего исполнения предохранителя зависит от требуемых характеристик защиты, условий эксплуатации и совместимости с другими компонентами системы. Автоматический выключатель - это устройство, которое автоматически отключает электрическую цепь при перегрузке или коротком замыкании. Оно обеспечивает высокую степень защиты и может быть легко сброшено для повторного использования. Рекомендуется для систем, требующих частых операций включения/выключения и быстрого восстановления после срабатывания. G-предохранитель 5х20 мм - это предохранитель цилиндрической формы с размерами 5 мм в диаметре и 20 мм в длину. Он используется в цепях с низким током и обеспечивает надежную защиту от перегрузок. Рекомендуется для компактных устройств и схем с ограниченным пространством. G-предохранитель 6.3х32 мм - это цилиндрический предохранитель с размерами 6.3 мм в диаметре и 32 мм в длину. Он предназначен для защиты цепей с более высоким током по сравнению с предохранителями меньшего размера. Рекомендуется для использования в более мощных электрических схемах и устройствах. Вилочная плавкая вставка - это предохранительное устройство, которое вставляется в специальные держатели и обеспечивает защиту от перегрузок и коротких замыканий. Оно легко заменяется и обеспечивает надежную защиту в различных условиях эксплуатации. Рекомендуется для систем, где требуется частая замена предохранителей. G-предохранитель 5х30 мм - это цилиндрический предохранитель с размерами 5 мм в диаметре и 30 мм в длину. Он используется для защиты цепей с умеренным током и обеспечивает надежную защиту от перегрузок. Рекомендуется для использования в устройствах со средними требованиями к защите. G-предохранитель 5х25 мм - это предохранитель цилиндрической формы с размерами 5 мм в диаметре и 25 мм в длину. Он предназначен для защиты цепей с низким и средним током. Рекомендуется для использования в компактных устройствах с ограниченным пространством и умеренными требованиями к защите.

Требуется торцевая пластина:

Да

Свойство "Требуется торцевая пластина" указывает на необходимость использования торцевой пластины для правильной установки и функционирования клеммной колодки. Торцевая пластина обеспечивает механическую защиту и изоляцию открытых концов клеммной колодки, предотвращая случайные контакты и короткие замыкания, а также помогает поддерживать структурную целостность соединения. Значение "Да" означает, что для данной клеммной колодки требуется установка торцевой пластины. Это необходимо для обеспечения безопасности и надежности электрического соединения. Торцевая пластина предотвращает возможные повреждения и короткие замыкания, которые могут возникнуть из-за открытых концов колодки. Рекомендуется обязательно использовать торцевую пластину, если это указано, чтобы избежать проблем в работе устройства и обеспечить соответствие нормам безопасности. Значение "Нет" означает, что для данной клеммной колодки торцевая пластина не требуется. Это может быть связано с конструктивными особенностями колодки, которые обеспечивают достаточную защиту и изоляцию без необходимости использования дополнительной торцевой пластины. В таких случаях установка торцевой пластины не обязательна, что может упростить монтаж и снизить затраты.

Тип держателя предохранителя:

Поворотный

Тип держателя предохранителя определяет способ крепления и замены предохранителя в клеммной колодке, что влияет на удобство монтажа, надежность соединения и возможность быстрого обслуживания устройства. Винтовой держатель предохранителя использует винтовой механизм для фиксации предохранителя. Этот тип обеспечивает надежное и устойчивое соединение, что важно для промышленных и тяжелых условий эксплуатации. Рекомендуется для применения в местах с высокой вибрацией или где требуется постоянное и надежное соединение. Замена предохранителя требует использования инструмента, что может замедлить процесс обслуживания. Поворотный держатель предохранителя позволяет заменить предохранитель путем поворота механизма. Это упрощает и ускоряет процесс замены, что особенно полезно в условиях, требующих быстрого реагирования. Однако, такой тип держателя может быть менее устойчив к вибрациям и механическим воздействиям по сравнению с винтовыми аналогами. Рекомендуется для использования в местах с ограниченным доступом или где требуется частая замена предохранителей. Втычной держатель предохранителя обеспечивает максимально быструю и простую замену предохранителя без использования инструментов. Это делает его идеальным для применения в бытовых и коммерческих условиях, где важна оперативность и простота обслуживания. Однако, такие держатели могут быть менее надежными в условиях высокой вибрации или механического воздействия. Рекомендуется для использования в местах с минимальными механическими нагрузками и требующих частого обслуживания.

Тип питания для индикации дефекта:

AC/DC (перемен./постоян.)

Тип питания для индикации дефекта указывает на вид электрического тока, необходимого для работы системы индикации неисправностей в клеммных колодках. Это свойство определяет, какой тип питания требуется для корректной работы индикаторов, что важно для выбора совместимых компонентов и обеспечения надежности системы. AC/DC (перемен./постоян.) означает, что система индикации дефекта может работать как с переменным, так и с постоянным током. Это универсальный вариант, который обеспечивает гибкость при установке и позволяет использовать одно устройство в различных условиях электроснабжения. Рекомендуется выбирать этот тип питания, если предполагается использование в системах с изменяющимся типом тока или если точно неизвестно, какой вид питания будет доступен. AC (перемен.) означает, что система индикации дефекта предназначена для работы исключительно с переменным током. Такой выбор может быть предпочтителен в системах, где постоянно используется переменное напряжение, например, в промышленных или бытовых электросетях. Важно учитывать этот тип питания при проектировании и установке, чтобы избежать несовместимости и обеспечить надежную работу индикаторов. DC (постоян.) означает, что система индикации дефекта работает только с постоянным током. Это часто используется в системах с батарейным питанием, солнечными панелями или другими источниками постоянного напряжения. Выбор данного типа питания важен для обеспечения стабильной работы в таких условиях и предотвращения повреждений оборудования.

Исполнение держателя предохранителя:

Поворотный

Исполнение держателя предохранителя определяет способ установки и замены предохранителя в клеммной колодке, что влияет на удобство обслуживания, надежность соединения и безопасность эксплуатации устройства. Поворотный держатель предохранителя предполагает установку предохранителя с помощью поворотного механизма. Это обеспечивает быструю и удобную замену предохранителя без необходимости использования дополнительных инструментов. Рекомендуется для систем, где требуется частая замена или проверка предохранителей, а также в условиях ограниченного пространства. Втычной держатель предохранителя позволяет вставлять предохранитель напрямую в держатель без использования инструментов. Это упрощает процесс замены и уменьшает время на техническое обслуживание. Подходит для систем, где важна быстрая замена предохранителей и минимальные временные затраты на обслуживание. Винтовой держатель предохранителя предполагает использование винтов для фиксации предохранителя. Это обеспечивает надежное и стабильное соединение, что особенно важно в условиях вибраций или механических нагрузок. Рекомендуется для систем, где требуется высокая надежность соединения и где замена предохранителей происходит реже.

Сечение однопроволочного проводника:

.14...6 кв.мм

Сечение однопроволочного проводника, измеряемое в квадратных миллиметрах (кв.мм), определяет площадь поперечного сечения проводника. Это важный параметр, который влияет на пропускную способность тока и тепловыделение. Правильный выбор сечения проводника обеспечивает надежную и безопасную работу клеммной колодки. Рекомендуется выбирать сечение проводника в соответствии с требованиями электрической нагрузки и стандартами безопасности. При замене проводника необходимо учитывать его сечение, чтобы избежать перегрева и возможных повреждений оборудования.

Тип индикатора для индикации дефекта:

Светодиод. (LED)

Тип индикатора для индикации дефекта в клеммных колодках указывает на наличие и тип визуального сигнала, который используется для оповещения о неисправности или неправильном подключении. Выбор правильного типа индикатора может существенно облегчить диагностику и обслуживание электрических цепей. Отсутствие индикатора дефекта означает, что клеммная колодка не оснащена встроенными средствами визуального оповещения о неисправностях. Это может быть приемлемо для простых систем, где нет необходимости в быстрой диагностике, или в случаях, когда используется внешняя система мониторинга. Рекомендуется для использования в условиях, где надежность соединений высока и вероятность дефектов минимальна. Светодиодный индикатор (LED) для индикации дефекта обеспечивает яркий и энергоэффективный способ визуального оповещения о неисправностях. Светодиоды имеют долгий срок службы и низкое энергопотребление, что делает их предпочтительным выбором для систем, требующих постоянного мониторинга. Рекомендуется для использования в условиях, где важна быстрая и четкая индикация, например, в промышленных и коммерческих установках. Замена светодиодных индикаторов обычно проста и требует минимального обслуживания. Лампа тлеющего разряда или неоновая лампа используется для индикации дефекта путем создания яркого, но менее энергоэффективного светового сигнала по сравнению с LED. Такие индикаторы могут быть полезны в условиях, где требуется высокая видимость сигнала при низком напряжении. Они имеют более ограниченный срок службы по сравнению с светодиодами и могут потребовать более частой замены. Рекомендуется для использования в специфических приложениях, где светодиоды могут быть менее эффективны.

Высота (на мин. возможной высоте установки):

73 мм

Высота (на мин. возможной высоте установки) клеммной колодки указывает на минимальное расстояние от монтажной поверхности до верхней точки колодки в миллиметрах. Этот параметр важен для правильного монтажа в ограниченном пространстве, где высота установки может быть критическим фактором. При выборе клеммной колодки следует учитывать это значение, чтобы избежать проблем с установкой в местах с ограниченной высотой. Если высота установки превышает допустимые пределы, это может привести к неправильной работе устройства или невозможности его установки.

Напряжение питания для индикатора дефекта:

12...30 В

Напряжение питания для индикатора дефекта - это диапазон или конкретное значение напряжения, необходимое для корректной работы индикатора дефекта в клеммных колодках. Правильный выбор напряжения питания обеспечивает надежное функционирование устройства и предотвращает возможные сбои или повреждения. 12 В - это низкое напряжение питания, часто используемое в автомобильной и маломощной электронике. Рекомендуется для систем, где требуется минимальное энергопотребление и повышенная безопасность. 24 В - стандартное напряжение для многих промышленных и коммерческих приложений. Обеспечивает хороший баланс между безопасностью и эффективностью. Часто используется в системах автоматизации и управления. Диапазон 110-230 В - универсальное напряжение, подходящее для различных сетей электропитания. Обеспечивает гибкость при использовании в разных регионах и условиях эксплуатации. Рекомендуется для устройств, работающих в международных сетях. 630 В - высокое напряжение, используемое в специализированных промышленных приложениях. Требует дополнительных мер безопасности и защиты. Рекомендуется для использования в высоковольтных системах. Диапазон 115-250 В - подходит для большинства стандартных электрических сетей. Обеспечивает надежную работу в широком диапазоне условий. Рекомендуется для устройств, работающих в бытовых и коммерческих сетях. Диапазон 24-110 В - используется в системах с низким и средним напряжением. Обеспечивает гибкость и безопасность. Рекомендуется для использования в системах управления и автоматизации. 230 В - стандартное напряжение для бытовых и промышленных сетей в большинстве стран. Обеспечивает надежную работу и совместимость с большинством электрических систем. 48 В - среднее напряжение, часто используемое в телекоммуникационных системах и резервных источниках питания. Обеспечивает баланс между эффективностью и безопасностью. Диапазон 12-30 В - низковольтное питание, используемое в маломощных системах. Обеспечивает безопасность и энергоэффективность. Рекомендуется для использования в портативных и автономных устройствах. 0 В - отсутствие напряжения питания, указывающее на то, что индикатор дефекта не требует внешнего питания для работы. Это может быть применимо для пассивных индикаторов или устройств с автономным питанием.

Сечение многопроволочного гибкого проводника:

.14...6 кв.мм

Сечение многопроволочного гибкого проводника (кв.мм) определяет площадь поперечного сечения проводника, состоящего из множества тонких проволок. Это свойство важно для оценки пропускной способности и допустимой токовой нагрузки проводника. Выбор сечения проводника должен соответствовать требованиям электрической схемы и нагрузке, чтобы избежать перегрева и возможных повреждений. При замене проводника необходимо подбирать аналогичное или большее сечение для обеспечения надежности и безопасности электрической системы.

Класс воспламеняемости изоляц. материала согл. UL94:

Класс воспламеняемости изоляционного материала согласно UL94 определяет, как быстро и в какой степени материал будет гореть при воздействии открытого пламени. Это важный параметр для обеспечения безопасности и надежности клеммных колодок в электрических системах. Класс V0 означает, что материал прекращает горение в течение 10 секунд после удаления источника пламени, не образуя капель горящего материала. Это самый высокий уровень огнестойкости, что делает такие клеммные колодки предпочтительными для использования в критически важных и пожароопасных зонах. Класс V2 указывает, что материал прекращает горение в течение 30 секунд после удаления источника пламени, но может образовывать капли горящего материала, которые могут воспламенять хлопок под ними. Рекомендуется использовать такие клеммные колодки в менее критичных зонах, где риск возгорания минимален. Класс HB (Horizontal Burning) означает, что материал горит в горизонтальном положении с определенной скоростью. Это самый низкий уровень огнестойкости, и такие клеммные колодки рекомендуется использовать только в зонах с минимальным риском возгорания. Класс V1 указывает, что материал прекращает горение в течение 30 секунд после удаления источника пламени и не образует капель горящего материала. Это промежуточный уровень огнестойкости, подходящий для большинства стандартных применений, где умеренный риск возгорания допустим. Значение "5" указывает на наличие дополнительного уровня огнестойкости, который может быть специфичным для определенных моделей или условий эксплуатации. Рекомендуется уточнять конкретные требования и условия использования таких клеммных колодок.

Поперечн. сечение подключ. многопроволочного (гибкого) провода:

0.14...6 мм²

Поперечное сечение подключаемого многопроволочного (гибкого) провода, измеряемое в квадратных миллиметрах (мм²), указывает на максимальный размер провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждений. При выборе клеммной колодки следует учитывать номинальное сечение провода, чтобы обеспечить соответствие электрическим и механическим характеристикам. В случае замены провода необходимо убедиться, что его поперечное сечение не превышает допустимое значение, указанное для данной клеммной колодки.

Поперечн. сечение подключ. однопроволочного (жесткого) провода:

0.14...6 мм²

Поперечное сечение подключаемого однопроволочного (жесткого) провода, измеряемое в мм², указывает на максимальную площадь поперечного сечения провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного и безопасного соединения, так как использование провода с неподходящим сечением может привести к перегреву, повышенному сопротивлению и потенциальным отказам в работе. При выборе клеммной колодки необходимо учитывать это значение, чтобы убедиться, что подключаемый провод соответствует допустимому сечению. В случае замены провода следует использовать провод с тем же или меньшим сечением, чтобы избежать проблем с совместимостью и безопасностью.

Класс горючести материала изоляции в соответствии со стандартом UL57:

Класс горючести материала изоляции определяет время, за которое материал гаснет после удаления источника зажигания, и его способность предотвращать распространение огня. Это свойство критически важно для обеспечения безопасности и надежности клеммных колодок в различных условиях эксплуатации. Класс V0 означает, что материал изоляции гаснет в течение 10 секунд после удаления источника зажигания и не образует капель горящего материала. Это самый высокий уровень огнестойкости по стандарту UL57, обеспечивая максимальную безопасность и минимизируя риск возгорания. Рекомендуется для использования в условиях, где требуются высокие стандарты пожарной безопасности. Класс V2 означает, что материал изоляции гаснет в течение 30 секунд после удаления источника зажигания, но может образовывать капли горящего материала, которые могут воспламенить ватный тампон. Это приемлемый уровень огнестойкости для многих промышленных применений, но не рекомендуется для использования в критически важных системах, где необходимы более строгие меры пожарной безопасности. Класс V1 означает, что материал изоляции гаснет в течение 30 секунд после удаления источника зажигания и не образует капель горящего материала. Это средний уровень огнестойкости, который обеспечивает достаточную защиту в большинстве стандартных условий эксплуатации. Рекомендуется для использования там, где требуется баланс между огнестойкостью и другими эксплуатационными характеристиками.

Поперечн. сечение подключ. тонкопроволочного провода с наконечником:

0.14...4 мм²

Поперечное сечение подключаемого тонкопроволочного провода с наконечником в клеммных колодках указывает на максимальный размер сечения провода, который может быть подключен к клеммной колодке, обеспечивая надежное электрическое соединение. Это значение измеряется в квадратных миллиметрах (мм²) и влияет на способность клеммной колодки пропускать ток без перегрева и потери проводимости. При выборе клеммной колодки важно учитывать это значение, чтобы соответствовать требованиям электрической цепи и предотвратить возможные повреждения или сбои в работе устройства. Рекомендуется использовать провода с сечением, точно соответствующим указанному значению или меньше, но не превышающим его.

Поперечн. сечение подключ. тонкопроволочного провода без наконечника:

0.14...6 мм²

Поперечное сечение подключаемого тонкопроволочного провода без наконечника (мм²) определяет максимальный диаметр провода, который может быть безопасно и эффективно подключен к клеммной колодке. Это свойство критически важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения проводов. При выборе клеммной колодки необходимо учитывать это значение, чтобы соответствовать требованиям вашей электрической системы. Если провод имеет слишком большое сечение, его может быть сложно подключить, что может привести к ненадежному соединению. Если сечение слишком маленькое, это может вызвать перегрев и потенциальные риски для безопасности.

Характеристики

Тип используемого предохранителя

Цилиндр. плавкий предохранитель 5х20 мм

Род тока для индикации неисправности

Переменный ток (AC)/Постоянный ток (DC)

Тип элемента для индикации неисправности

Светодиод

Напряжение питания для индикации неисправности

12...30 В
