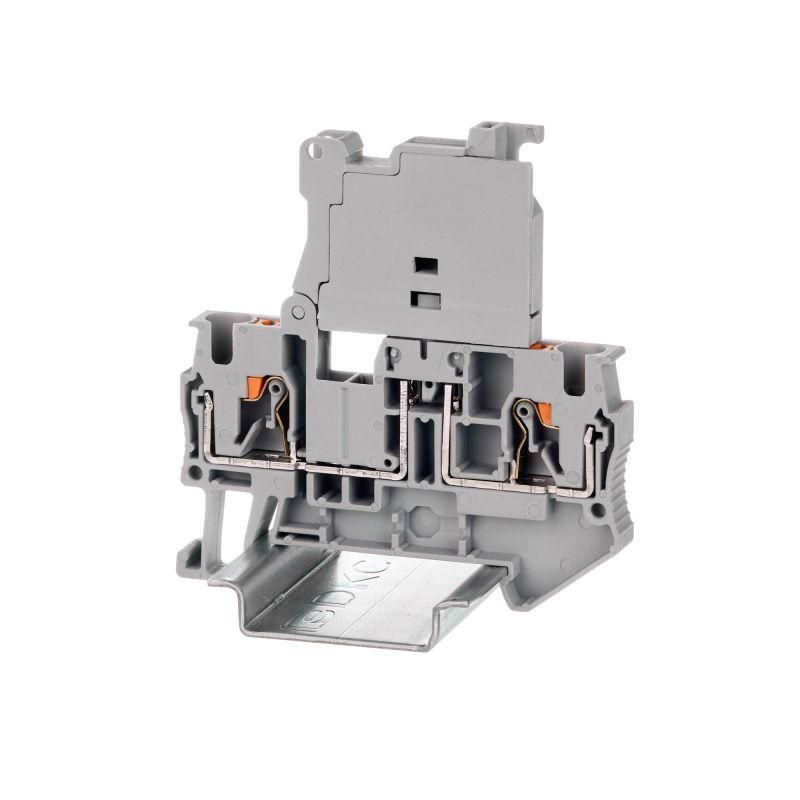

Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая | VPR-4-HESI DKC ДКС

Клемма для предохранителя DKC (ДКС) vpr-4-hesi - это надёжный пружинный зажим с двумя точками подключения, предназначенный для быстрого монтажа на DIN-рейку и защиты цепей от перегрузок и коротких замыканий с использованием цилиндрических предохранителей 5×20 мм. Устройство подходит для автоматизации, промышленного оборудования и распределительных щитов.

Назначение и область применения

Клемма для предохранителя DKC vpr-4-hesi используется для безопасной коммутации проводов и установки предохранителей типа G 5×20 мм. Она обеспечивает защиту электроцепей от перегрузок и коротких замыканий, сохраняя целостность системы даже при частых включениях/выключениях. Применяется в промышленных щитах, станках, конвейерах, системах управления и других устройствах, где требуется компактная, надёжная и легко обслуживаемая защита.

Технические характеристики

• Тип зажима: пружинный push-in - без инструментов, просто вставьте провод
• Номинальный ток: 6,3 А
• Номинальное напряжение: 500 В
• Сечение провода: от 0,2 до 6 мм2 - подходит для медных жил любого стандарта
• Тип предохранителя: цилиндрический плавкий 5×20 мм (G-тип)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Высота: 65,2 мм, ширина: 60,7 мм, глубина: 6,2 мм
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94)
• Цвет: серый
• Подключение проводов: сверху
• Требует торцевую пластину: да - для завершения сборки группы
• Индикация неисправности: совместима с AC/DC питанием

Совместимость и монтаж

Клемма для предохранителя DKC vpr-4-hesi устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы необходимо использовать торцевую пластину - она закрывает боковые контакты и предотвращает случайное прикосновение к токоведущим элементам. Подключение проводов выполняется без инструментов: зачистите жилу на 8–10 мм, вставьте её в верхнее отверстие до характерного щелчка. Предохранитель вставляется в поворотный держатель - он фиксируется поворотом на 90°, что исключает самопроизвольное выпадение. Все контакты расположены на одной плоскости - удобно для последовательного соединения нескольких модулей.

Безопасность и стандарты

• Класс горючести изоляции: V0 - материал не поддерживает горение и само затухает после удаления источника огня
• Защита от возгорания соответствует требованиям UL-94
• Работает при напряжении до 500 В - соответствует нормам для промышленных сетей
• Устойчив к широкому диапазону температур - не трескается при холоде и не деформируется при нагреве

Преимущества

• Быстрая установка: push-in зажим позволяет подключить провод без отвёртки
• Надёжный контакт: пружинный механизм снижает риск ослабления соединения со временем
• Легкая диагностика: поворотный держатель предохранителя позволяет менять его без демонтажа всей клеммы
• Стандартный форм-фактор: совместим с другими устройствами на DIN-рейке
• Удобная индикация: можно подключить световой сигнал неисправности через внешний источник AC/DC

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - при использовании гибких жил рекомендуется применять опрессованные наконечники
• Требует обязательного использования торцевой пластины - без неё возможен доступ к токоведущим частям
• Максимальное сечение провода - 6 мм2; более толстые жилы не войдут
• Не рассчитана на высокие импульсные нагрузки - применяется только для постоянных и средних переменных токов
• Не следует использовать вне диапазона –40…+105 C - экстремальные значения могут повредить корпус

Примеры использования

• Щит управления насосной станцией - защита двигателя от перегрузки
• Автоматическая линия на заводе - контроль питания исполнительных механизмов
• Распределительный щит в холодном складе - работа при минусовых температурах
• Система освещения промзоны - комбинированная защита с индикацией перегоревших предохранителей

Практические советы

• Перед установкой проверьте соответствие сечения провода - не используйте жилы меньше 0,2 мм2 и больше 6 мм2
• Обязательно используйте торцевую пластину - она не только защищает, но и обеспечивает механическую стабильность всей группы клемм
• При монтаже нескольких единиц рядом - соблюдайте шаг 6,2 мм между центрами подключений
• Для многожильных проводов всегда используйте наконечники - это продлит срок службы зажима
• Проверяйте плотность фиксации предохранителя: он должен поворачиваться на 90° и уверенно фиксироваться - слабая фиксация указывает на износ
• При замене предохранителя - выключите питание! Несмотря на безопасную конструкцию, работать под напряжением запрещено
