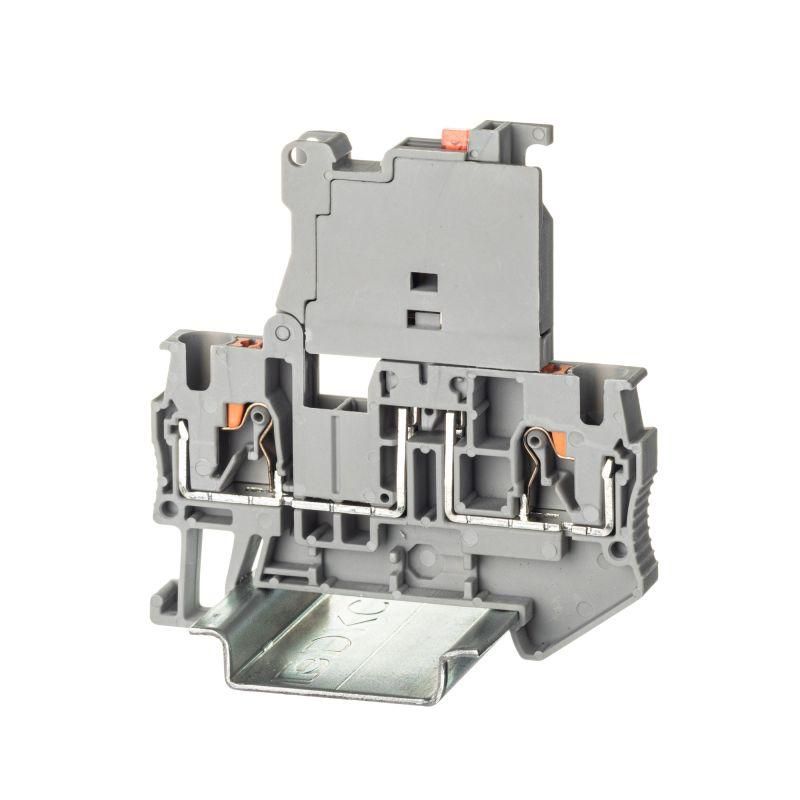

Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая | VPR-4-HESILED250 DKC ДКС

Клемма для предохранителя DKC vpr-4-hesiled250 - это компактное устройство с пружинным зажимом push-in для надёжного подключения проводов и контроля состояния плавкого предохранителя 5×20 мм. Устройство монтируется на DIN-рейку, подходит для автоматических систем управления, силовой аппаратуры и распределительных щитов.

Назначение и область применения

Клемма для предохранителя DKC vpr-4-hesiled250 используется для защиты электрических цепей от перегрузок и коротких замыканий. Она сочетает функции держателя предохранителя, точек подключения проводов и индикации отказа. Применяется в промышленной автоматизации, станках, конвейерах, шкафах управления и других устройствах, где требуется быстрая диагностика и безопасная коммутация.

Технические характеристики

• Тип зажима: пружинный push-in
• Количество контактов: 2
• Поддерживаемый тип предохранителя: G-предохранитель 5×20 мм
• Диапазон сечения провода: 0,2–6 мм2
• Максимальный ток: 6,3 А
• Номинальное напряжение: 250 В AC/DC
• Импульсное напряжение: 8 кВ
• Материал корпуса: полиамид PA 6.6, класс горючести V0 по UL94
• Рабочая температура: от –40 C до +105 C
• Цвет: серый
• Габариты: 65,2 × 60,7 × 6,2 мм
• Способ монтажа: на DIN-рейку 35 мм
• Индикатор неисправности: светодиод, питание 110–250 В AC/DC
• Требует установки торцевой пластины: да

Совместимость и монтаж

Клемма для предохранителя DKC vpr-4-hesiled250 устанавливается на стандартную DIN-рейку 35 мм. Для фиксации необходима торцевая пластина - она обеспечивает механическую устойчивость и правильное расположение в ряду. Провода подключаются сверху через пружинный зажим: зачищенный провод вводится до упора, фиксация происходит автоматически. Предохранитель вставляется в поворотный держатель - он легко вынимается и вращается для проверки. Два канала позволяют использовать перемычки между соседними клеммами.

Безопасность и стандарты

• Класс воспламеняемости корпуса: V0 по UL94 - материал самозатухающий, без галогенов
• Степень загрязнения: 3 - допустимо применение в условиях пыли, влаги и небольших электропроводящих частиц
• Уровень защиты от перенапряжений: 8 кВ - соответствует требованиям к импульсной прочности в промышленных сетях

Преимущества

• Пружинный зажим push-in исключает необходимость инструментов - подключение и демонтаж проводов выполняются руками
• Светодиодный индикатор сразу показывает сгоревший предохранитель - снижает время простоя
• Луженая медная часть контакта обеспечивает стабильную проводимость и устойчивость к окислению
• Корпус из PA 6.6 с классом V0 сохраняет целостность даже при высоких температурах
• Две перемычки позволяют организовать последовательное соединение нескольких цепей без внешних проводов

Ограничения применения

• Не предназначен для работы с токами выше 6,3 А - превышение вызовет перегрев и выход из строя
• Индикатор работает только при наличии напряжения 110–250 В; при отсутствии питания индикация невозможна
• Требует обязательной установки торцевой пластины - без неё клемма не фиксируется на рейке
• Не рекомендуется для частых циклов включения/выключения - предназначена для постоянного подключения, а не для коммутационных задач
• Не совместима с предохранителями других форматов (например, 6×30 мм или blade-type)

Примеры использования

• Щит управления насосной станцией - защита двигателя от перегрузки с индикацией отказа
• Автоматизированный конвейер - контроль питания исполнительных механизмов
• Распределительный шкаф с PLC - модульная защита входных сигналов
• Оборудование пищевой промышленности - использование в условиях повышенной влажности и требований к пожаробезопасности

Практические советы

• Перед подключением обязательно зачистите провод до 8–10 мм - недостаточная зачистка может привести к плохому контакту
• Проверьте соответствие сечения провода: максимальное 6 мм2, минимальное 0,2 мм2 - меньшие сечения могут выпасть из зажима
• При сборке шкафа используйте торцевые пластины всех клемм одного уровня - это предотвратит люфт и улучшит теплоотвод
• Для удобства обслуживания располагайте клемму так, чтобы предохранитель был доступен без снятия крышки
• При использовании в среде с высокой запылённостью регулярно осматривайте контактные площадки - хотя IP-класс не указан, степень загрязнения 3 позволяет работу в таких условиях
