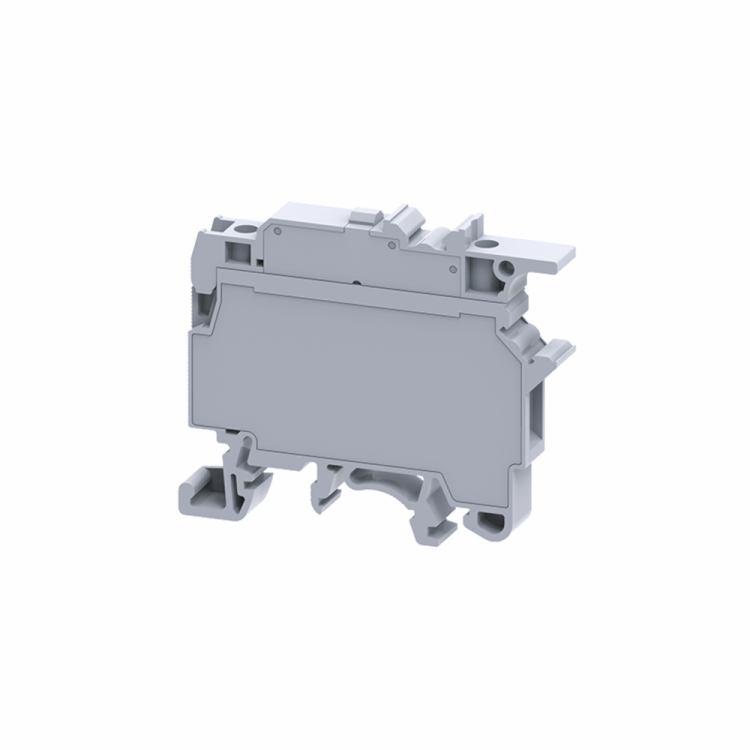

Клемма для предохранителей с индикатором винтовая OptiClip CF-4-HESILED-60V-(5x20)-6,3A-(0,2-6)-серый | 289797 КЭАЗ

Клемма для предохранителей винтовая с индикатором 5x20 60В 6.3А 0.2–6 кв.мм серая OptiClip CF-4-HESILED, КЭАЗ - это компактное устройство для безопасного подключения и визуального контроля состояния плавких предохранителей в цепях управления. Подходит для монтажа на DIN-рейку и работает в условиях широкого диапазона температур.

Назначение и область применения

Клемма OptiClip CF-4-HESILED, КЭАЗ используется для фиксации цилиндрических предохранителей типоразмера 5×20 мм в электрических цепях управления, автоматизации и контроля. Она позволяет защищать слаботочные контуры от перегрузок и коротких замыканий, одновременно предоставляя визуальный сигнал о состоянии предохранителя через светодиодный индикатор. Применяется в щитах управления станков, конвейеров, систем автономного освещения, промышленной автоматики и распределительных устройствах.

Технические характеристики

• Тип предохранителя: цилиндрический 5×20 мм
• Номинальный ток: 6,3 А
• Номинальное напряжение: 800 В (рабочий интервал до 1000 В AC согласно описанию)
• Напряжение индикатора: 60 В постоянного или переменного тока
• Тип индикатора: светодиод (LED) - горит при исправном предохранителе
• Подключаемое сечение провода: 0,2 – 6 мм2 (медные жилы)
• Тип соединения: винтовой зажим
• Место подвода проводов: сбоку
• Количество контактов: 2 (вход и выход)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочая температура: от −40 C до +85 C
• Класс воспламеняемости: V0 (материал самозатухающий)
• Цвет корпуса: серый

Совместимость и монтаж

Клемма OptiClip CF-4-HESILED, КЭАЗ совместима с любыми стандартными плавкими предохранителями типоразмера 5×20 мм. Монтируется на DIN-рейку стандартной ширины 35 мм - достаточно защелкнуть её в паз рейки. Для подключения проводов используйте винтовые зажимы: ослабьте винт, введите изолированный проводник сечением 0,2–6 мм2, затяните до упора. Индикатор подключен параллельно предохранителю - он светится, когда ток проходит через целую вставку. Напряжение индикации не более 60 В - не подключайте к высоковольтным цепям выше этого значения.

Безопасность и стандарты

Клемма OptiClip CF-4-HESILED, КЭАЗ соответствует требованиям:

• ГОСТ IEC 60947-7-3-2016 - нормы для коммутирующих элементов в силовой аппаратуре
• ТР ТС 004/2011 - безопасность оборудования низкого напряжения на территории ЕАЭС

Корпус выполнен из материала класса V0 - не распространяет пламя при возгорании. Это повышает безопасность в закрытых щитах и помещениях с повышенными требованиями к пожаростойкости.

Преимущества

• Интегрированный LED-индикатор показывает состояние предохранителя без вскрытия корпуса
• Удобная винтовая клемма обеспечивает надёжный контакт даже при малых сечениях проводов (до 0,2 мм2)
• Стандартный форм-фактор и DIN-монтаж позволяют использовать в существующих щитках без переделок
• Высокая термическая стойкость (-40…+85 C) делает её пригодной для холодных и нагреваемых сред
• Закрытая конструкция снижает риск случайного прикосновения к токоведущим частям

Ограничения применения

• Не предназначен для работы при напряжении индикатора выше 60 В - при превышении светодиод выйдет из строя
• Не рассчитана на использование с предохранителями других типоразмеров (например, 6×30 мм)
• Не следует применять в цепях постоянного тока выше 60 В - индикатор может работать некорректно
• Предназначена исключительно для слаботочных цепей управления; не рекомендовано для основных силовых линий с токами >6,3 А

Примеры использования

• Щит управления насосной станцией - контроль целостности цепи стартера
• Автоматический конвейер - защита контроллеров и датчиков
• Осветительные системы с внешним управлением - сигнализация обрывов в группах ламп
• Пульты безопасности - быстрая диагностика отказов в цепях экстренной остановки

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкая жила (менее 0,2 мм2) плохо фиксируется, слишком толстая (>6 мм2) не войдет
• При использовании многожильных проводов обязательно запрессуйте наконечник - это повысит долговечность контакта
• Индикатор будет светиться только при наличии рабочего тока - если предохранитель цел, но нагрузка отключена, светодиод гаснет - это нормально
• При замене предохранителя всегда отключайте питание - хотя клемма имеет защитную конструкцию, работа под напряжением опасна
• Для обслуживания нескольких цепей можно собирать модульные ряды - все клеммы OptiClip имеют одинаковый шаг и совместимы между собой
