Клемма для предохранителей с индикатором винтовая OptiClip CF-4-HESILA-240V-(5x20)-6,3A-(0,2-6)-серый | 289798 КЭАЗ

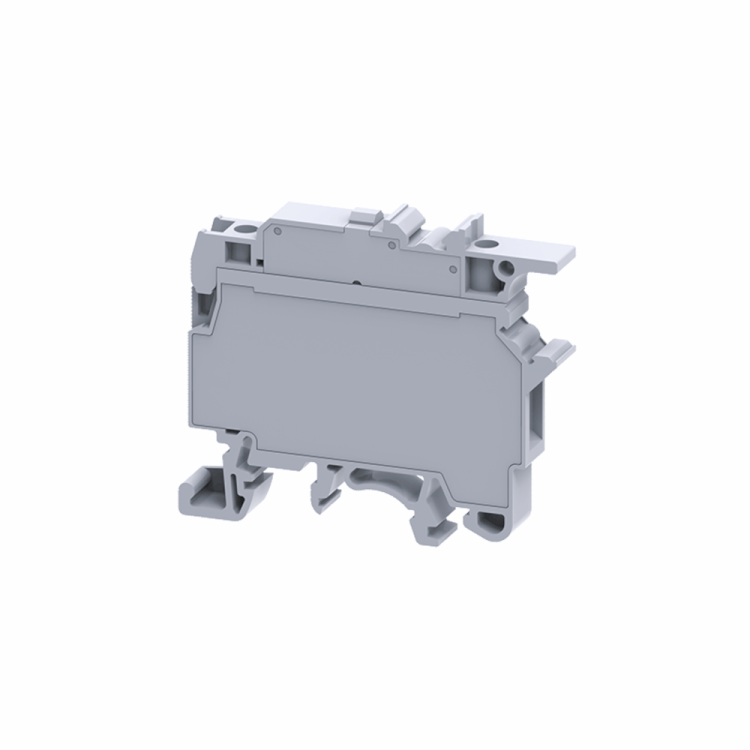

Клемма для предохранителей винтовая с индикатором OptiClip CF-4-HESILA от КЭАЗ - это компактное устройство для безопасного подключения плавких предохранителей 5×20 мм и проводов сечением 0,2–6 мм2. Подходит для монтажа на DIN-рейку и используется в цепях управления, автоматики и контроля. Индикатор LED позволяет оперативно выявить перегоревший предохранитель.

Назначение и область применения

Клемма OptiClip CF-4-HESILA предназначена для фиксации плавких предохранителей типоразмера 5×20 мм в электрических цепях с напряжением до 800 В. Она обеспечивает надёжное соединение между проводником и предохранителем, защищая цепь от токов короткого замыкания. Применяется в устройствах управления, системах автоматизации, пультах управления, щитах контроля и других местах, где требуется быстрая замена предохранителя и визуальный контроль состояния.

Технические характеристики

• Номинальный ток: 6,3 А
• Номинальное напряжение: 800 В
• Тип предохранителя: цилиндрический плавкий 5×20 мм
• Сечение провода: 0,2 – 6 мм2 (медные жилы)
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Тип соединения: винтовой зажим
• Тип держателя: втычной - предохранитель вставляется вертикально
• Количество контактов: 2 (вход и выход)
• Индикатор дефекта: светодиод (LED), питание от сети AC до 250 В
• Рабочий температурный диапазон: от -40 C до +85 C
• Цвет корпуса: серый
• Класс горючести: V0 (самозатухающий материал)
• Позиция подключения: провода подключаются сбоку

Совместимость и монтаж

OptiClip CF-4-HESILA устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Предохранители вставляются в держатель сверху, провода подсоединяются через винтовые зажимы сбоку. Максимальная площадь сечения провода - 6 мм2; минимальная - 0,2 мм2. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты. Соединение выполняется отверткой с плоским шлицем.

Безопасность и стандарты

Клемма OptiClip CF-4-HESILA соответствует требованиям:

• ГОСТ IEC 60947-7-3-2016 - для коммутационных аппаратов в распределительных сетях
• ТР ТС 004/2011 - о безопасности низковольтного оборудования

Материал корпуса имеет класс горючести V0 - самозатухающий, не распространяет пламя. Индикатор работает от напряжения до 250 В переменного тока, что исключает риск повреждения при нормальном использовании в цепях до 800 В.

Преимущества

• Встроенный светодиодный индикатор показывает состояние предохранителя - горит при исправности, гаснет при перегорании
• Удобный втычной механизм - предохранитель легко вставить и извлечь без инструментов
• Винтовой зажим обеспечивает надёжный контакт даже при малых сечениях проводов (до 0,2 мм2)
• Высокая термостойкость - работает в экстремальных условиях от -40 C до +85 C
• Закрытая конструкция снижает риск случайного прикосновения к токоведущим частям

Ограничения применения

• Не предназначен для работы с постоянным током выше 250 В - индикатор рассчитан только на переменный ток
• Нельзя применять с предохранителями другого типоразмера (например, 6×30 мм)
• Не рекомендуется для силовых цепей выше 6,3 А - возможен перегрев и выход из строя
• Провода сечением более 6 мм2 не помещаются в зажим - необходимо использовать другие клеммы
• Индикатор не светится при отсутствии напряжения на входе - он реагирует только на наличие потенциала

Примеры использования

• Щиты управления станков и конвейеров - защита цепей сигнализации и кнопочных постов
• Автоматические системы освещения - контроль работоспособности предохранителей в слаботочных контурах
• Распределительные щиты в промышленных помещениях - удобная замена предохранителей без вскрытия корпуса
• Оборудование с ограниченным доступом - когда доступ к предохранителю возможен только через обслуживание

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте обжимные наконечники для многожильных проводов
• Не затягивайте винты слишком сильно - можно повредить изоляцию или внутренние контакты
• Если индикатор не светится, проверьте напряжение на входе клеммы - возможно, проблема не в предохранителе
• При замене предохранителя всегда отключите питание - хотя конструкция защищена, работа под напряжением опасна
• Для цепей с высокими импульсными нагрузками (частотные преобразователи) дополнительно проверьте совместимость с типом предохранителя
