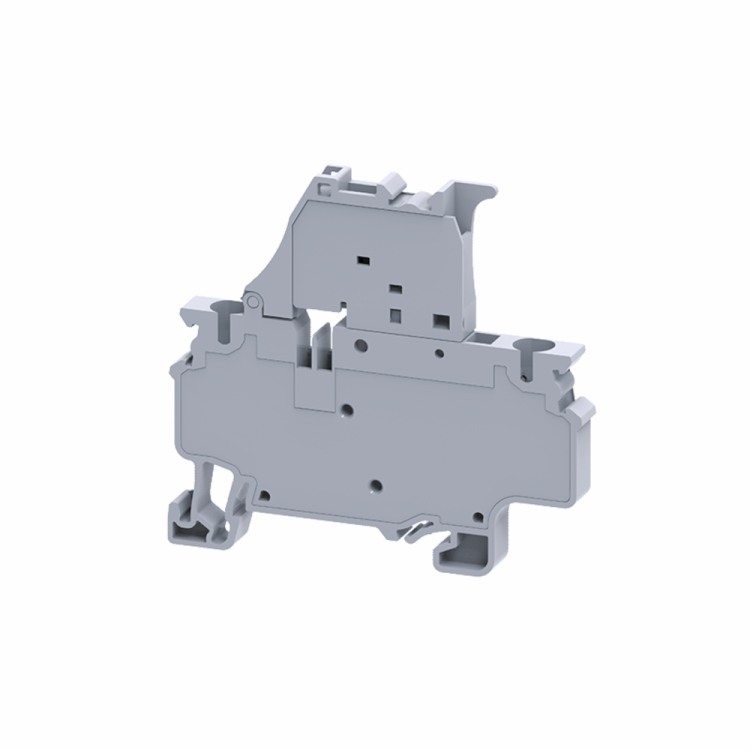

Клемма для предохранителей с индикатором пружинная OptiClip CXF-4-HESILED-60V-(5x20)-10A-(0,2-4)-серый | 289769 КЭАЗ

Клемма для предохранителей пружинная с индикатором 5x20 60В, серая, сечение 0.2–4 кв.мм, серия OptiClip, CXF-4-HESILED - это компактное устройство для быстрого и надёжного подключения проводов к втычному предохранителю 5×20 мм с визуальным индикацией состояния цепи. Подходит для монтажа на DIN-рейку в устройствах управления и автоматизации.

Назначение и область применения

Клемма для предохранителей пружинная с индикатором CXF-4-HESILED используется для защиты слаботочных цепей управления, сигнализации и контроля от перегрузок и коротких замыканий. Индикатор светодиода показывает наличие напряжения на входе - горит, когда есть питание, гаснет при перегорании предохранителя. Применяется в щитах управления, станках, конвейерах, системах автоматики, где требуется быстрая диагностика работоспособности цепи без вскрытия корпуса.

Технические характеристики

• Тип зажима: пружинный, безвинтовой - позволяет подключать провода без инструментов
• Поддерживаемый тип предохранителя: цилиндрический 5×20 мм
• Номинальный ток: 10 А
• Номинальное напряжение: до 1000 В AC
• Напряжение индикатора: 60 В AC - работает только при этом уровне напряжения
• Сечение провода: 0,2 – 4 мм2 - подходят одножильные и многожильные медные провода
• Индикатор: светодиод, цвет не указан, активируется при наличии напряжения на входе
• Количество контактов: 2 - один на вход, один на выход
• Питание индикатора: переменный ток (AC)
• Рабочая температура: от -40 C до +85 C - подходит для холодных и жарких помещений
• Класс воспламеняемости: V0 - материал самозатухающий, безопасен при перегреве
• Монтаж: на DIN-рейку 35 мм
• Цвет: серый

Совместимость и монтаж

Клемма для предохранителей пружинная CXF-4-HESILED устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения: защёлкиваете её на рейку, открываете зажим (нажимаете рычаг), вставляете провод сечением 0,2–4 мм2 до упора, отпускаете рычаг - контакт фиксируется. Предохранитель 5×20 мм вставляется в верхние гнёзда. Провода подключаются сбоку - удобно при плотном расположении элементов в шкафу. Нельзя использовать с предохранителями других форматов (например, 6×30 мм или T-type).

Безопасность и стандарты

Клемма для предохранителей пружинная серия OptiClip, CXF-4-HESILED соответствует:

• ГОСТ IEC 60947-7-3-2016 - требования к клеммам для предохранителей
• ТР ТС 004/2011 - безопасность оборудования низкого напряжения

Материал корпуса класса V0 предотвращает распространение пламени при перегреве. Индикатор не создаёт дополнительной нагрузки на цепь - потребляет минимальный ток.

Преимущества

• Быстрое подключение - нет необходимости использовать отвертки или ключи
• Визуальный контроль - светодиод сразу показывает, исправен ли предохранитель
• Устойчивость к вибрациям - пружинный зажим не ослабевает при механических воздействиях
• Высокий уровень защиты - IP-класс не указан, но корпус герметичен, подходит для промышленной среды
• Совместимость с большинством стандартных предохранителей 5×20 мм

Ограничения применения

• Индикатор работает только при напряжении до 60 В AC - при более высоких значениях он не светится, даже если цепь под напряжением
• Не предназначен для постоянного тока (DC) - индикатор рассчитан исключительно на переменный ток
• Запрещено применять с алюминиевыми проводами - только медные
• Максимальное сечение 4 мм2 - нельзя вставлять провода больше, иначе повредите механизм зажима
• Не рекомендуется для силовых цепей выше 10 А - риск перегрева и выхода из строя

Примеры использования

• Щит управления насосной станцией - защита цепи включения двигателя
• Автоматический конвейер - контроль работы датчиков и пневматических клапанов
• Панель управления HVAC - защита термореле и контроллеров
• Станки ЧПУ - сигнализация аварийных ситуаций через встроенные предохранители

Практические советы

• Перед подключением проверьте, чтобы провод был зачищен на 8–10 мм - слишком длинная часть может выйти из зажима
• Не затягивайте провод руками - используйте только рычаг зажима; лишнее усилие повредит пружину
• Если индикатор не светит, но напряжение есть - проверьте целостность предохранителя и правильность его вставки
• При замене предохранителя всегда отключайте питание - хотя зажим безвинтовой, напряжение на клемме остаётся
• Учитывайте посадочные размеры: ширина устройства совпадает с типовым модулем 17,5 мм - можно комбинировать с другими клеммами OptiClip
• Для частых обслуживаний выбирайте эту модель вместо винтовых - экономия времени при диагностике до 70%
