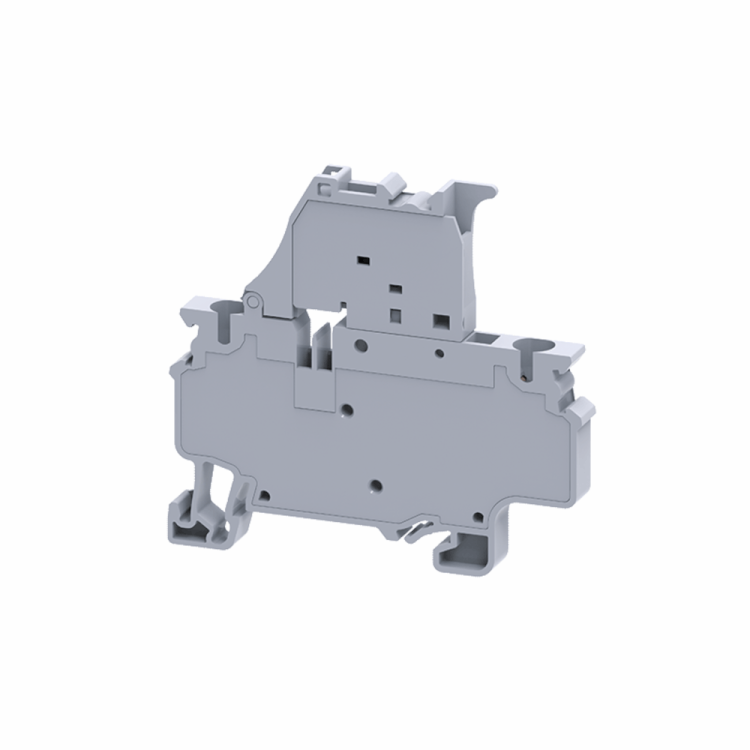

Клемма для предохранителей с индикатором пружинная OptiClip CXF-4-HESILA-240V-(5x20)-10A-(0,2-4)-серый | 289770 КЭАЗ

Клемма для предохранителей пружинная с индикатором OptiClip CXF-4-HESILA - компактное устройство для быстрого и надёжного подключения плавких предохранителей 5×20 мм в цепях управления и контроля. Благодаря пружинному зажиму и светодиодному индикатору отказа она упрощает обслуживание и повышает безопасность электрических систем, особенно там, где требуется частая проверка состояния предохранителей.

Назначение и область применения

OptiClip CXF-4-HESILA используется для защиты слаботочных цепей - таких как управление автоматикой, сигнализацией, контроллерами и панелями управления. Предназначен для установки в распределительных щитах, шкафах ЧУП, станках, конвейерах и других устройствах, где важна скорость замены предохранителя и наглядность его состояния. Индикатор показывает обрыв цепи даже тогда, когда предохранитель выглядит целым внешне.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 1000 В AC
• Поддерживает предохранители формата: 5×20 мм
• Сечение подключаемых проводов: 0,2–4 мм2 (медные, однопроволочные или многожильные)
• Индикатор отказа: светодиод (LED), питание 240 В AC
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип зажима: пружинный, безвинтовой
• Количество контактов: два (вход и выход)
• Положение подвода проводов: сбоку
• Рабочий температурный диапазон: –40 C … +85 C
• Класс горючести: V0 (самозатухающий материал)
• Цвет корпуса: серый

Совместимость и монтаж

OptiClip CXF-4-HESILA совместим с любыми стандартными плавкими предохранителями 5×20 мм, в том числе типов gG, gL, aM. Монтаж осуществляется на DIN-рейку без инструментов - просто защёлкивается. Подключение проводов происходит через пружинный зажим: достаточно вставить проводник в гнездо до упора - он фиксируется механически. Для демонтажа используйте отвертку, чтобы отжать рычаг зажима. Нельзя использовать с предохранителями другого формата (например, 6×30 мм или T-type).

Безопасность и стандарты

Klemma OptiClip CXF-4-HESILA соответствует:

• ГОСТ IEC 60947-7-3-2016 - требования к клеммам для предохранителей
• ТР ТС 004/2011 - безопасность оборудования низкого напряжения

Корпус выполнен из самозатухающего материала класса V0, что исключает распространение пламени при перегреве. Индикатор работает только при наличии напряжения 240 В AC - при отсутствии питания он не светится, что нормально.

Преимущества

• Быстрая замена предохранителя - не требует отсоединения проводов
• Надёжный пружинный зажим снижает риск ослабления контакта при вибрации
• Светодиодный индикатор позволяет определить обрыв цепи визуально, без тестирования мультиметром
• Закрытая конструкция защищает от случайного прикосновения к токоведущим частям
• Стандартный шаг монтажа - удобно комбинируется с другими элементами на DIN-рейке

Ограничения применения

• Не предназначен для работы с постоянным током выше 1000 В DC - указано только для переменного тока
• Индикатор активируется только при напряжении ~240 В AC; при более низком напряжении (например, 24 В) он не будет работать
• Не рекомендован для проводов сечением менее 0,2 мм2 - возможно плохое обжатие
• Не следует применять в средах с высокой запылённостью без дополнительной защиты - хотя IP-класс не указан, открытые контакты чувствительны к осаждению пыли
• Не допускается использование с алюминиевыми проводами - только медные

Примеры использования

• Щит управления насосной станцией - индикация обрыва в цепи стартера
• Автоматизация производства - защита сигналов PLC от перегрузки
• Лифтовые системы - контроль исправности цепей безопасности
• Оборудование пищевой промышленности - защита датчиков и клапанов
• Системы видеонаблюдения - обеспечение бесперебойного питания камер

Практические советы

• Перед установкой убедитесь, что сечение провода находится в диапазоне 0,2–4 мм2 - слишком тонкий провод плохо фиксируется, слишком толстый - не войдёт
• Чтобы избежать окисления, используйте только медные провода без покрытия из олова или никеля - они лучше подходят для пружинных зажимов
• Если индикатор не светится, проверьте наличие напряжения 240 В на входе - возможно, проблема не в предохранителе, а в отсутствии питания
• При групповой установке нескольких OptiClip CXF-4-HESILA на одной рейке соблюдайте минимальную дистанцию между ними - не плотно, чтобы обеспечить теплоотвод
• Для сервисного обслуживания всегда отключайте питание перед заменой предохранителя - даже при отключенном оборудовании индикатор может сохранять заряд
