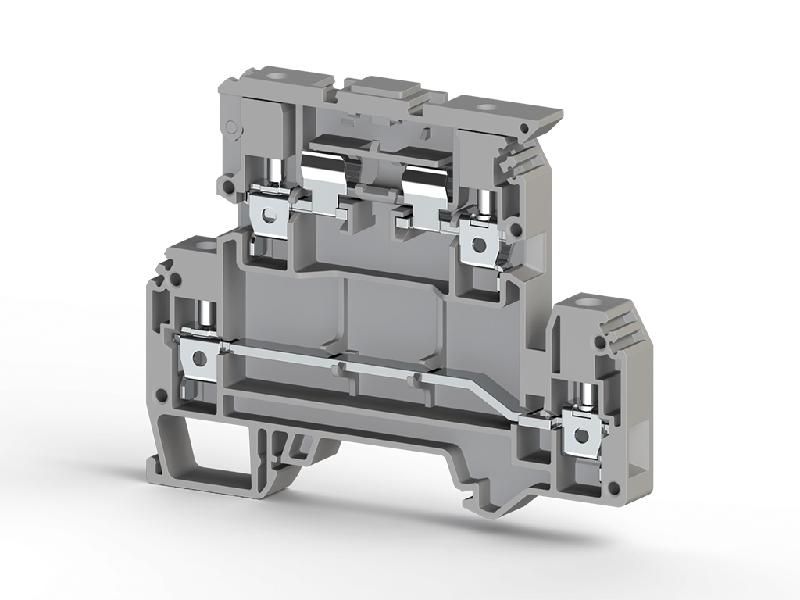

Клеммник 2-х ярусный с держ. предохр. (5х20 5х25) на DIN-рейку 4кв.мм сер. AVK 4FS Klemsan 353309

Клеммник двухъярусный с держателем предохранителя (5x20 5x25) для DIN-рейки 4 кв.мм от бренда Klemsan (арт. 353309) предназначен для надёжного соединения проводов и защиты цепей с помощью предохранителей стандартных размеров. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот клеммник используется для коммутирования силовых цепей с возможностью быстрой замены предохранителя. Он сочетает функции зажима проводов и защиты от перегрузок. Применяется в электроустановках с токами до 40 А - например, в автоматических выключателях, контроллерах, станках, системах освещения и промышленной автоматике.

Технические характеристики

• Максимальная площадь сечения провода: 4 мм2
• Поддерживаемые типы предохранителей: 5×20 мм и 5×25 мм
• Количество ярусов: два - для входа и выхода
• Тип монтажа: на DIN-рейку (35 мм)
• Материал корпуса: самозагасающий пластик (UL94 V-0)
• Цвет: белый

Совместимость и монтаж

Клеммник легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения используйте отвертку - затяжка винтов осуществляется механически, без специального инструмента. Оба яруса изолированы друг от друга, что позволяет безопасно выполнять работы под напряжением (при соблюдении правил безопасности). Предохранители устанавливаются в защите с фиксацией в слотах - они не выпадают случайно.

Безопасность и стандарты

Конструкция соответствует требованиям к изоляционным материалам UL94 V-0 - обеспечивает самоугасание при возгорании. Клеммы выполнены из медного сплава с никелированием, что снижает риск окисления и повышает долговечность контакта. Напряжение изоляции рассчитано на работу в сетях до 500 В переменного тока.

Преимущества

• Два яруса позволяют организовать последовательную цепь без внешних перемычек
• Интегрированный держатель исключает необходимость отдельного блока для предохранителя
• Удобство обслуживания: предохранитель меняется без демонтажа клеммника
• Стабильный контакт благодаря плотному зажиму и антикоррозийному покрытию

Ограничения применения

• Не предназначена для постоянной нагрузки выше 40 А - превышение вызывает перегрев
• Не рекомендовано использование в условиях повышенной вибрации без дополнительной фиксации
• Запрещено применять с предохранителями других форматов (например, 6×30 мм или T-type)
• Работает только в помещениях с нормальной влажностью - не имеет защиты IP

Примеры использования

• Защита цепей управления частотными преобразователями
• Распределение питания на группы светильников в промышленном помещении
• Функциональная секция в щите автоматизации конвейера
• Аварийное отключение насосов или компрессоров через предохранитель

Практические советы

• Перед установкой проверьте соответствие сечения провода - более толстые жилы не войдут в зажим
• При использовании многожильных проводов применяйте наконечники типа ШМ или ШЛ для лучшего контакта
• Обязательно отключайте питание перед заменой предохранителя - даже при отключенном устройстве на одном из ярусов может сохраняться потенциал
• Для удобства диагностики выбирайте предохранители с прозрачным корпусом - так видна целостность спирали
• При групповой установке нескольких клеммников оставляйте минимальный зазор 10 мм между ними для теплоотвода
