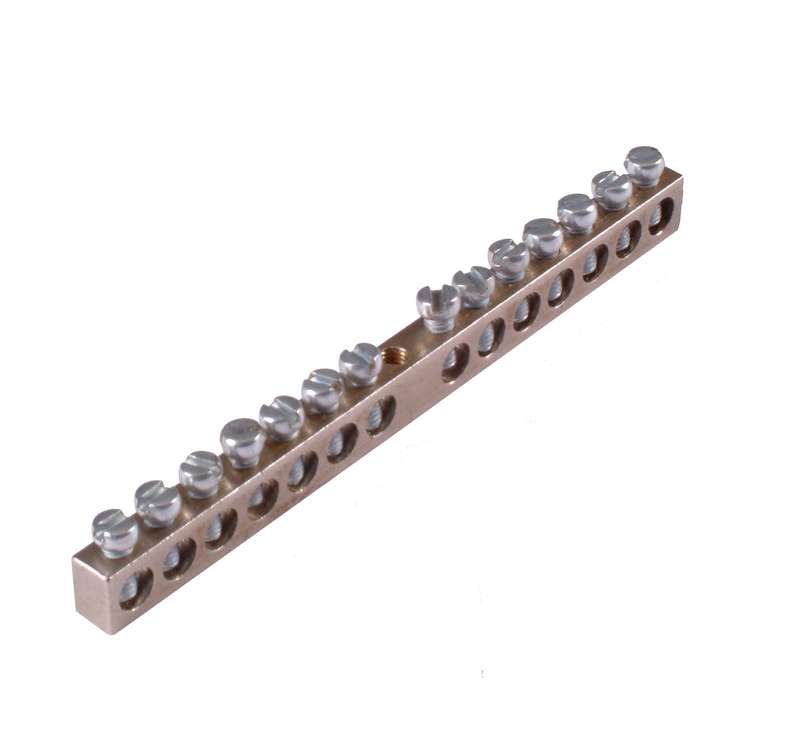

Шина _PE_ 63.14 "РЕ" на 14 присоединений 63А 1 крепежное отверстие | HEGEL

Шина заземляющая на 14 присоединений 63А 1 крепежное отверстие от бренда HEGEL - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул шины _PE_ 63.14 позволяет легко идентифицировать её в каталоге, а её конструкция обеспечивает безопасное соединение до четырнадцати проводников с током до 63 А.

Назначение и область применения

Эта шина используется для создания единой точки заземления (PE) в электрических щитах. К ней подключаются защитные проводники от автоматических выключателей, УЗО, оборудования и других устройств. Подходит для жилых, коммерческих и промышленных объектов, где требуется организовать качественное заземление по требованиям ПУЭ.

Технические характеристики

• Максимальный ток: 63 А
• Количество присоединений: 14
• Крепление: одно отверстие для фиксации на DIN-рейке или стене
• Материал основания: латунь с никелированным покрытием
• Изоляторы: пластиковые, совместимые с DIN-рейкой шириной 35 мм
• Рабочее напряжение: до 1000 В переменного тока

Совместимость и монтаж

Шина _PE_ 63.14 устанавливается на стандартную DIN-рейку 35 мм с помощью встроенных пластиковых изоляторов. Также возможна крепёжная установка через одно центральное отверстие - например, на металлическую панель или корпус щита. Для монтажа используйте крестообразную отвёртку или гаечный ключ для затяжки зажимных болтов. Не перетягивайте - это повредит резьбу или деформирует контактную поверхность.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов распределительных устройств. Никелированное покрытие предотвращает окисление латуни, снижает переходное сопротивление и увеличивает срок службы контактов. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Никелированное покрытие защищает от коррозии и сохраняет хорошую проводимость даже в условиях повышенной влажности
• Чёткая разметка и равномерное расположение зажимов упрощают прокладку и обслуживание проводов
• Одинаковая высота всех клемм обеспечивает одинаковое усилие затяжки и надёжный контакт
• Поддерживает одновременное подключение нескольких групп нагрузок - например, освещения, розеток и бытовой техники

Ограничения применения

• Не предназначен для подключения нулевых рабочих (N) проводников - только для защитного заземления (PE)
• Не рассчитана на ток выше 63 А; при превышении возможен нагрев и выход из строя
• Не использовать в средах с агрессивными химическими веществами - даже никелирование не гарантирует устойчивость к кислотам и щелочам
• Пластиковые изоляторы не подходят для установки вне помещений без защиты от УФ-лучей и механических ударов

Примеры использования

• Щиты квартирного типа: подключение PE-проводников от розеточных групп и стиральных машин
• Промышленные панели: заземление частотных преобразователей, станков и конвейеров
• Объекты с несколькими УЗО: каждое УЗО имеет собственный PE-проводник, который подводится к этой шине
• Реконструкция старых щитов: замена перемычек и самодельных заземлений на стандартизированное решение

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину и сечение - оптимально 1,5–2,5 мм2 для домашних сетей
• Используйте наконечники (штыревые или вилочные) для многожильных проводов - так контакт будет надёжнее
• После установки сделайте контрольную затяжку всех зажимов - особенно после первого включения нагрузки
• При использовании в сыром помещении (например, в подвале) дополнительно проверяйте состояние шины раз в год
• Артикул _PE_ 63.14 совпадает с другими изделиями HEGEL - убедитесь, что выбираете именно заземляющую, а не нулевую шину
