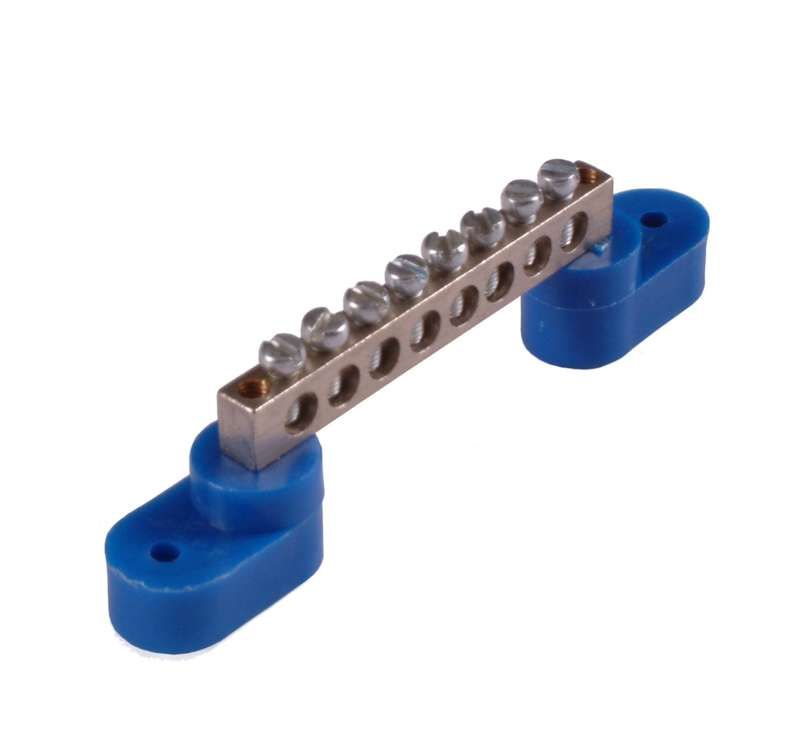

Шина _N_ 63.08.2 "N" на 8 присоединений 63А 2 изоляторах стойка | HEGEL

Шина на 8 присоединений 63А на 2 изоляторах стойка от HEGEL - это надёжная рабочая нулевая шина для распределения нулевого провода в щитах. Артикул шины _n_ 63.08.2 рассчитана на ток до 63 А и устанавливается на стойку, что делает её удобной для компактного монтажа в силовых и распределительных устройствах.

Назначение и область применения

Эта шина используется для соединения нескольких нулевых рабочих проводников (N) в одном месте. Применяется в электрощитах жилых, коммерческих и промышленных объектов - например, в групповых щитках квартир, распределительных щитах зданий, на производствах с автоматизированными линиями. Подходит там, где требуется надёжный и доступный контакт для множества нулевых проводов без использования клеммных колодок.

Технические характеристики

• Максимальный ток: 63 А
• Количество присоединений: 8 точек
• Материал контактов: латунь с никелированным покрытием (повышает corrosion resistance и снижает сопротивление контакта)
• Изоляция: два пластиковых изолятора типа «стойка»
• Установка: на вертикальную стойку (не на DIN-рейку)
• Рабочее напряжение: до 400 В переменного тока (стандарт для бытовых и промышленных сетей)

Совместимость и монтаж

Шина _n_ 63.08.2 от HEGEL монтируется исключительно на стойку - она не совместима с DIN-рейкой. Установка выполняется через фиксирующие отверстия в основании изоляторов. Диаметр крепёжных отверстий соответствует стандартным болтам M4–M6. Каждый контакт предназначен для одного однопроволочного или многожильного провода сечением до 16 мм2. Перед затяжкой рекомендуется зачистить провод до металлического блеска и использовать наконечники (при необходимости).

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Никелированное покрытие предотвращает окисление контактов, обеспечивает долговременную проводимость и безопасность при повышенной влажности. Конструкция исключает случайное замыкание между фазными и нулевыми цепями благодаря изолирующим барьерам между контактами.

Преимущества

• Высокая надёжность контактов благодаря никелированной латуни - меньше нагрева и меньший риск возгорания
• Стандартная форма и размеры позволяют легко заменить аналогичные изделия других производителей
• Два изолятора обеспечивают устойчивую фиксацию даже при вибрациях
• Не требует дополнительных креплений - всё необходимое уже в комплекте

Ограничения применения

• Не применяется в цепях постоянного тока выше 60 В - материал и изоляция не сертифицированы для таких условий
• Запрещено использование в условиях агрессивных сред (например, химических цехов) без дополнительной защиты корпуса
• Не подходит для монтажа на DIN-рейку - необходимо заранее предусмотреть место для стойки
• Максимальное сечение провода - 16 мм2; более толстые провода не войдут в клеммы

Примеры использования

• Подключение всех нулевых проводов от автоматов в этажном щите многоквартирного дома
• Объединение нулей от частотных преобразователей на производстве
• Распределение N-проводника в системе TN-S после входного автомата
• Формирование нулевой шины в щитах управления насосными станциями

Практические советы

• Перед установкой проверьте, чтобы стойка была прочной и не имела перекосов - иначе шина будет плохо фиксироваться
• Не затягивайте клеммы слишком сильно - это повредит латунь и сделает невозможным последующий демонтаж
• Если вы используете многожильные провода, обязательно запрессуйте их наконечниками - так контакт будет надёжнее
• При замене старой шины убедитесь, что новая имеет те же габариты и количество контактов - шина _n_ 63.08.2 от HEGEL полностью взаимозаменяема с аналогами того же формата
• Для обслуживания лучше всего располагать шину на уровне глаз - так проще контролировать состояние контактов и выполнять диагностику
