Шина _N_ 63.07.2 "N" на 7 присоединений 63А 2 изоляторах стойка | HEGEL

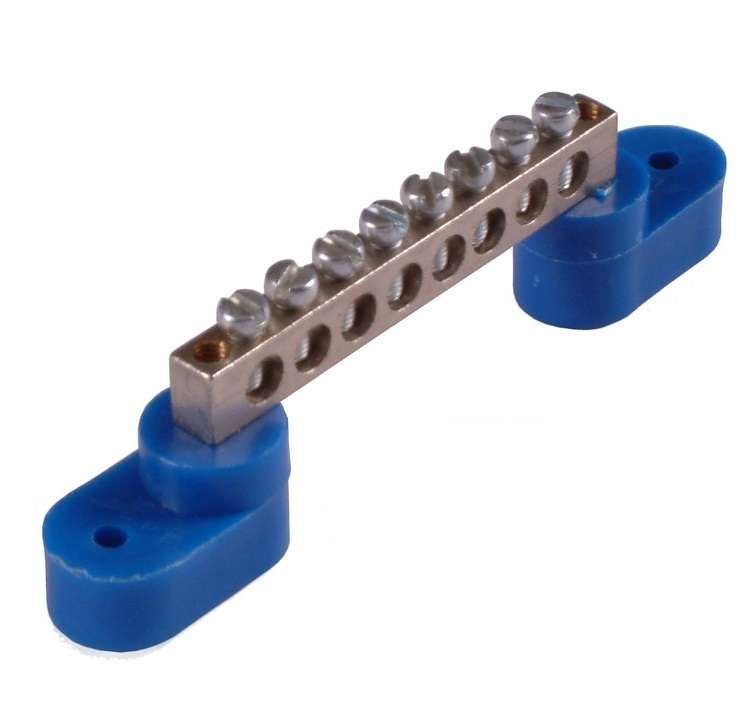

Шина нулевая на 7 присоединений 63А на 2 изоляторах стойка от бренда HEGEL - это надёжный элемент для сборки нулевой шины в распределительных щитах, обеспечивающий безопасное соединение до семи нулевых проводников с номинальным током до 63 А. Артикул шины - шина _n_ 63.07.2.

Назначение и область применения

Шина нулевая на 7 присоединений 63А на 2 изоляторах стойка используется для присоединения рабочих нулевых проводников (N) в электрических распределительных устройствах. Применяется в щитах автоматического управления, силовых щитах, системах освещения и промышленном оборудовании, где требуется централизованное подключение нескольких нулевых жил. Установка на стойку позволяет использовать её там, где недоступна DIN-рейка - например, в крупных щитах, на стенках корпусов или в специализированных панелях.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Количество присоединений: 7 точек для подключения проводов;
• Материал контактов: латунь - обеспечивает высокую электропроводность и механическую прочность;
• Поверхность: никелированная - защищает от окисления, улучшает контакт и продлевает срок службы;
• Крепление: два изолятора типа «стойка» - позволяют фиксировать шину на плоской поверхности, а не на DIN-рейке;
• Рабочее напряжение: соответствует стандартам для сетей до 400 В переменного тока (AC);
• Изоляция: пластиковые изоляторы - предотвращают случайные замыкания на землю или между фазами.

Совместимость и монтаж

Шина нулевая на 7 присоединений 63А на 2 изоляторах стойка не устанавливается на DIN-рейку. Её крепят болтами или саморезами через отверстия в изоляторах к металлической или неметаллической поверхности. Подходящий момент затяжки - средний, чтобы не повредить резьбу в латуни. Диаметр отверстий под изоляторы рассчитан под стандартные крепёжные элементы M4–M5. Провода сечением до 16 мм2 легко помещаются в зажимы. Перед монтажом проверьте, что все провода имеют одинаковый тип изоляции и подходят по габаритам к клеммам.

Безопасность и стандарты

Шина _n_ 63.07.2 от HEGEL изготовлена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационной аппаратуры. Никелированная поверхность снижает риск коррозии в условиях повышенной влажности. Каждый контакт имеет изолированное основание, исключающее пробой между соседними выводами. Соответствие стандартам гарантирует безопасность при работе в помещениях с нормальной степенью защиты IP20.

Преимущества

• Высокая долговечность благодаря латуни и никелевому покрытию - меньше обслуживания, чем у шин без покрытия;
• Удобство монтажа на стойке - подходит для щитов без DIN-реек;
• Чёткая разметка и равномерное расположение клемм - упрощает организацию проводки;
• Стандартный шаг между клеммами - совместим с большинством кабельных решений;
• Подходит для многократного подключения/отключения без потери качества контакта.

Ограничения применения

• Не предназначен для подключения защитных проводников PE - используйте отдельную шину заземления;
• Не рекомендуется для внешних установок - не имеет защиты выше IP20;
• Максимальное сечение провода - 16 мм2; более толстые жилы не войдут в клеммы;
• Запрещено применять в цепях с током выше 63 А - возможен перегрев и деформация контактов;
• Не подходит для установки на DIN-рейку - требует отдельного места крепления.

Примеры использования

• Щиты управления насосными станциями - подключение нулей от трёхфазных двигателей;
• Распределительные щиты ЖКХ - сборка нулевых проводов от квартирных групп;
• Производственные линии - централизованное подключение нулей от контроллеров и датчиков;
• Осветительные щиты - объединение нулевых проводов от светильников в одном месте.

Практические советы

• Перед монтажом протестируйте целостность изоляции и плотность контактов - особенно после перевозки;
• Используйте метки на проводах - так проще найти нужный контур при ремонте;
• Не перегружайте шину: даже если есть 7 клемм, суммарный ток всех подключённых цепей не должен превышать 63 А;
• Проверяйте посадочный размер изоляторов перед закупкой - они должны подходить под ваш способ крепления;
• При необходимости можно дополнять шину _n_ 63.07.2 другими моделями HEGEL - они совместимы по форме и шагу клемм.
