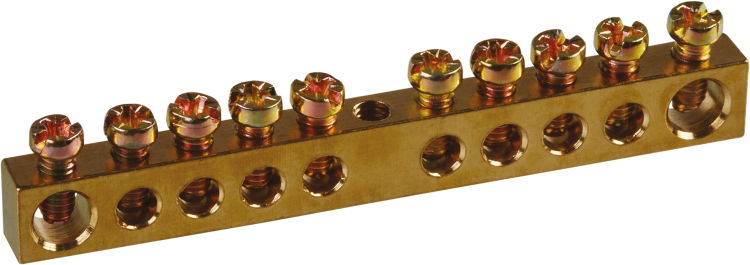

Шина нулевая "N" 71 744 NBB-69-10-1 Navigator 71744 19381

Шина нулевая 71 744 NBB-69-10-1 на изоляторах - это надёжный элемент для распределения нулевых проводников в электрощитах. Произведённая компанией Navigator, эта шина обеспечивает безопасное и долговечное соединение рабочего (N) и защитного (PE) нулей в установках до 400 В.

Назначение и область применения

Шина нулевая 71 744 NBB-69-10-1 на изоляторах используется для создания единых точек подключения нулевых проводников в распределительных щитах. Подходит для комбинированного использования с рабочими (N) и защитными (PE) проводниками. Устанавливается в бытовых, промышленных и коммерческих электроустановках с напряжением до 400 В. Часто применяется в щитах автоматики, системах освещения, силовых цепях и на объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Количество соединений: 8 для кабелей сечением 10 мм2 и 2 для кабелей 25 мм2
• Максимальное сечение подключаемого кабеля: 25 мм2
• Способ подключения: винтовой - фиксация провода гайкой и зажимным винтом
• Способ монтажа: винтовой - крепится к DIN-рейке через изоляторы
• Диаметр винта: 4,2 мм - совместим с типичными винтами M4
• Цвет: бронзовый - визуально отличает шину от фазных элементов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Шина нулевая 71 744 NBB-69-10-1 на изоляторах крепится к DIN-рейке с помощью изолирующих креплений, входящих в комплект. Для монтажа требуется отвертка с плоским жалом. Винтовые зажимы рассчитаны на одножильные и многожильные провода - перед затяжкой рекомендуется зачистить жилы на 8–10 мм. Не допускается использование кабелей сечением более 25 мм2 - это может повредить контактную группу. Шина совместима с любыми модульными устройствами, установленными на DIN-рейке, в том числе с автоматическими выключателями и УЗО от Navigator и других производителей.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности для оборудования внутри распределительных щитов. Латунная основа и бронзовые винты обеспечивают стабильный контакт и снижают риск нагрева. Гарантированная изоляция от корпуса щита достигается благодаря изоляционным опорам. Напряжение эксплуатации - до 400 В переменного тока, что соответствует классическим сетям TN-S и TN-C-S.

Преимущества

• Высокая надёжность контакта благодаря материалу - латунь не теряет проводимости при длительной эксплуатации
• Удобство сборки: восемь точек для 10 мм2 позволяют подключить несколько линий без удлинителей
• Чёткая визуальная идентификация: бронзовый цвет отличает её от фазных шин
• Стандартный шаг винтов - совместим с инструментом любого мастера
• Защита от случайного замыкания: изоляторы предотвращают контакт с металлическим корпусом щита

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна потеря прочности материала
• Не использовать в условиях постоянной влаги без защиты (не имеет IP-защиты)
• Не подходит для подключения алюминиевых проводов - требуются специальные переходники
• Не следует применять в качестве фазной шины - это нарушает принципы разделения N и PE
• Рекомендовано исключительно для внутренней установки в закрытых щитах

Примеры использования

• Подключение нулей от нескольких автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и бытовой техники
• Распределение нуля в промышленных панелях управления станков и конвейеров
• Формирование единой точки заземления в щитах с УЗО и дифференциальными автоматами

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте только медные жилы до 25 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу
• При использовании многожильных проводов запрещено оголять жилы слишком сильно - они должны полностью войти в зажим
• Для удобства обслуживания располагайте шину рядом с УЗО и автоматами, чтобы минимизировать длину подводок
• Проверяйте состояние контактов каждые 1–2 года - особенно в помещениях с повышенной влажностью
• Артикул 71744 и SKU 19381 - идентичны; при заказе можно использовать любой из них
