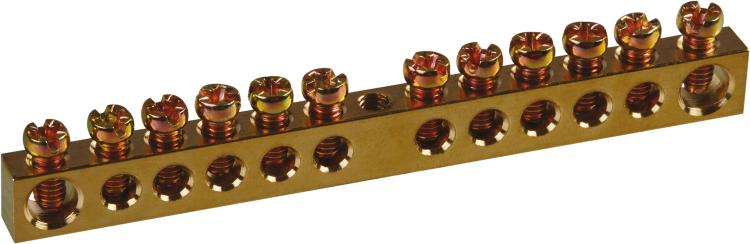

Шина нулевая "N" 71 745 NBB-69-12-1 Navigator 71745 19382

Шина нулевая 71 745 NBB-69-12-1 от бренда Navigator - это надёжная латунная шина для сборки нулевых и защитных проводников в распределительных щитах. Она обеспечивает прочное и долговечное соединение при токах до 63 А, подходит для монтажа в бытовых и промышленных электроустановках.

Назначение и область применения

Шина нулевая 71 745 NBB-69-12-1 используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Применяется в системах с напряжением до 400 В - в жилых домах, офисах, на производстве, в том числе для подключения автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Подходит как для новых установок, так и для модернизации существующих щитов.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 1 (одна шина для всех соединений)
• Максимальное сечение кабеля: 25 мм2
• Количество точек подключения: 12 (из них 10 - под провода 10 мм2, остальные 2 - для более крупных или дополнительных соединений)
• Материал: латунь (основная планка), электротехническая бронза (винты)
• Диаметр отверстий: 4,2 мм
• Способ подключения: винтовой
• Способ монтажа: крепление на DIN-рейку через винты (не требует специального крепления)
• Цвет: бронзовый
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая 71 745 NBB-69-12-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать её двумя винтами, которые уже предусмотрены в корпусе. Каждый контакт зажимается винтом M4 - подходят провода сечением от 0,5 до 25 мм2. Винтовые клеммы позволяют легко подключить одножильные и многожильные провода, предварительно зачищенные и, при необходимости, оконцованные наконечниками. Обязательно затягивайте винты моментом 0,5–0,7 Нм - перетягивание повредит резьбу, недотягивание вызовет нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных шин. Латунная основа и бронзовые винты обеспечивают высокую электропроводность и устойчивость к коррозии. Отсутствие внешней изоляции требует соблюдения правил безопасного монтажа: все провода должны быть правильно заизолированы, а сама шина должна находиться внутри закрытого щита с доступом только для обслуживающего персонала.

Преимущества

• Высокая теплостойкость благодаря материалу - латунь не деформируется даже при длительной нагрузке 63 А
• Удобство обслуживания: каждый контакт имеет отдельный винт, что позволяет заменить или проверить один провод без отключения всей шины
• Стандартный шаг отверстий - совместима с большинством типовых щитов и комплектующих Navigator
• Долговечность: латунь и бронза не подвержены окислению в условиях нормальной влажности

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - не используйте в помещениях с повышенным нагревом без принудительного охлаждения
• Не рассчитана на переменный ток свыше 63 А - превышение нагрузки приведёт к перегреву и выходу из строя
• Отсутствие изоляции - нельзя использовать вне закрытого щита или в местах с риском случайного контакта
• Подходит только для медных проводов - не применяйте с алюминием без переходных наконечников

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых проводов от розеток, освещения и бытовой техники
• Производственный щит: сборка PE-проводников от станков, насосов и конвейеров
• Модульный щит с УЗО: подключение нулевой шины после каждого устройства защиты
• Альтернатива гребёнкам: когда требуется больше точек подключения, чем даёт стандартная шина

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 25 мм2; для меньших сечений (до 4 мм2) рекомендуется применять наконечники
• Не смешивайте провода разных цветов на одной шине - сохраняйте цветовое кодирование (синий - N, желто-зелёный - PE)
• При использовании нескольких шин в одном щите - располагайте их параллельно, чтобы избежать перекрёстных перемычек
• Проверяйте плотность затяжки винтов каждые 1–2 года - особенно в условиях вибраций (например, на заводах)
• Эта шина - часть серии NBB от Navigator; она совместима с другими элементами этой серии, включая фазные шины и крепёж
