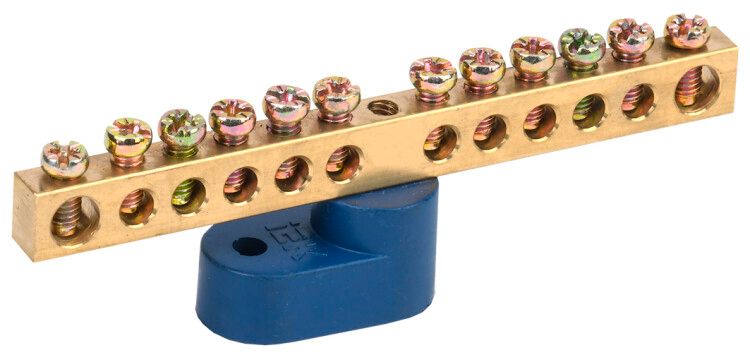

Шина нулевая ШНИ-6х9-12-У1-С на одном угловом изоляторе IEK YNN10-69-12C1-K07

Шина нулевая ШНИ-6х9-12-У1-С на одном угловом изоляторе от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводов в распределительных щитах. Эта модель обеспечивает компактное и безопасное подключение до 12 проводов, рассчитана на длительную работу в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Шина нулевая ШНИ-6х9-12-У1-С используется для сборки нулевых и защитных проводников в электрощитах. Применяется в системах TN-S и TN-C-S для подключения проводов N и PE. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах — например, в щитах освещения, силовых щитах, АВР, частных домах и объектах с высокой плотностью подключений.

Технические характеристики

• Материал: латунь — обеспечивает хорошую электропроводность и устойчивость к коррозии
• Номинальный ток: 100 А — допустимая нагрузка на всю шину
• Напряжение: 380 В — работает в сетях до 380 В переменного тока
• Сечение провода: 16 мм² — максимальное сечение подключаемых проводов
• Количество контактов: 12 — возможность подключения до 12 проводов
• Диапазон температур: от -40 до +50 °C — стабильная работа в холодных и жарких помещениях
• Срок службы: 15 лет — долговечность при соблюдении условий эксплуатации
• Цвет: синий — визуальное отличие от фазных шин
• Поверхность: необработанная — требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина нулевая ШНИ-6х9-12-У1-С крепится на угловом изоляторе. Установка возможна:

• На 35-мм DIN-рейку — через специальные крепления на корпусе
• Непосредственно на стенку щита — с помощью болтов через отверстия в изоляторе

Подключение проводов выполняется с использованием наконечников-гильз, особенно для многожильных медных проводов — это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартным требованиям для монтажа в щитах. Монтажная плата позволяет легко выстраивать последовательные цепочки при необходимости удлинения шины.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Латунная основа и изоляция обеспечивают электробезопасность даже при повышенной влажности. Цветовое исполнение (синий) соответствует нормам маркировки нулевых проводников. Наличие изолирующего элемента исключает случайное замыкание на корпус щита.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Стабильный контакт при больших токах за счёт оптимальной площади сечения
• Гибкий способ крепления — можно использовать как на рейке, так и на панели
• Чёткая цветовая маркировка снижает риск ошибок при обслуживании
• Долгий срок службы — 15 лет без потери характеристик

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В — использование в сетях 660 В запрещено
• Не следует применять в средах с агрессивными химикатами — необработанная поверхность может подвергаться коррозии
• Запрещён монтаж без изоляционного элемента — прямое крепление к металлическому корпусу без изолятора вызывает замыкание
• Не совместима с проводами сечением более 16 мм² — перегрузка приведёт к нагреву и выходу из строя

Примеры использования

• Щит освещения в офисном здании — подключение всех нулевых проводов от светильников
• Силовой щит на производстве — сборка защитных проводников от станков и конвейеров
• АВР в ЖКХ — обеспечение надёжного заземления и нуля при переключении питания
• Распределительный щит в квартире — объединение нулей от розеток, выключателей и бытовой техники

Практические советы

• Перед монтажом проверьте, что все провода имеют наконечники-гильзы — это гарантирует надёжный контакт и продлевает срок службы шины
• При установке на DIN-рейку используйте только оригинальные крепления от IEK — несовместимые элементы могут деформировать изолятор
• Не затягивайте клеммы сверх меры — латунь мягче стали, и перегрузка приведёт к сплющиванию контакта
• При группировке нескольких шин между собой оставляйте зазор минимум 10 мм — это предотвратит тепловое воздействие и облегчит доступ при обслуживании
• Шина ШНИ-6х9-12-У1-С от IEK — один из самых распространённых решений в России; её артикул ynn10-69-12c1-k07 часто встречается в каталогах поставщиков — заказывайте с запасом на будущие модификации щита
