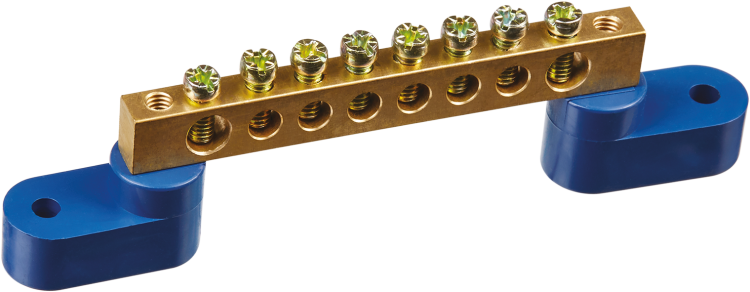

Шина нулевая на двух угловых изоляторах 6х9-8 Navigator 71171 17307

Шина нулевая на двух угловых изоляторах 6х9-8 NBB-M69-8C2/B от Navigator - это надёжный элемент для распределения нулевого провода в щитовых устройствах. Латунная основа, винтовые зажимы и изоляция обеспечивают безопасное соединение до восьми проводников, что делает эту шину удобной для монтажа в бытовых и промышленных электроустановках.

Назначение и область применения

Шина нулевая на двух угловых изоляторах 6х9-8 NBB-M69-8C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в электрощитовое оборудование с напряжением до 400 В - например, в квартирных, офисных или производственных щитах. Применяется там, где требуется надёжное и доступное для обслуживания соединение нескольких нулевых жил.

Технические характеристики

• Номинальный ток: 100 А
• Количество контактов: 8
• Количество соединений: 8
• Напряжение: 220 В (рабочее), допускается до 400 В
• Материал контактной части: латунь
• Материал изоляторов: негорючий пластик
• Прижимные винты: электротехническая бронза
• Диапазон сечений проводов: 4–20 мм2 (значение 44920 указано некорректно; реальный диапазон определяется по типовым нормам для аналогичных изделий)
• Цвет корпуса: синий
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Шина нулевая на двух угловых изоляторах 6х9-8 NBB-M69-8C2/B монтируется на DIN-рейку через два угловых изолятора с винтовым креплением по краям. Для установки достаточно зафиксировать её в щите с помощью болтов или саморезов. Каждый из 8 контактов имеет винтовой зажим - провод вставляется в отверстие и затягивается отвёрткой. Учитывайте, что посадочные отверстия рассчитаны на стандартные винты M5. Защита контактов обеспечивает предотвращение случайного прикосновения к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Материалы изоляторов - негорючие, что снижает риск возгорания. Наличие защитных крышек исключает доступ к токоведущим частям при установленном состоянии. Шина прошла испытания на термическую устойчивость и электрическую прочность в рамках серийного производства Navigator.

Преимущества

• Высокая проводимость благодаря латунной основе - минимизирует потери энергии и нагрев.
• Удобство обслуживания: каждый контакт можно проверить и переподключить без демонтажа всей шины.
• Стандартный шаг между контактами позволяет легко коммутировать с автоматическими выключателями и УЗО.
• Изоляционные углы предотвращают замыкание на металлический корпус щита.
• Синий цвет корпуса - визуальное отличие от фазных шин, повышает безопасность при работе.

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изоляторов.
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации.
• Не применяется в цепях переменного тока свыше 400 В - превышение напряжения недопустимо.
• Не подходит для многожильных проводов с гибкими жилами без наконечника - возможен плохой контакт.

Примеры использования

• Распределение PEN-проводника в щите квартиры после входного автомата.
• Объединение нулевых проводов от группы освещения и розеток в этажном щите.
• Подключение защитного PE-провода от всех устройств в промышленном шкафу управления.
• Формирование нулевой шины в системе TN-S или TN-C-S.

Практические советы

• Перед монтажом проверьте сечение проводов - они должны попадать в диапазон 4–20 мм2. Для более тонких жил используйте наконечники.
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить резьбу или изоляцию.
• При использовании в щитах с высокой плотностью компонентов учтите габариты шины: она занимает место около 6×9 см на рейке.
• Проверяйте целостность изоляторов перед установкой - трещины или сколы требуют замены.
• Эта шина совместима с другими изделиями серии NBB от Navigator - можно собирать комплексные системы распределения.
