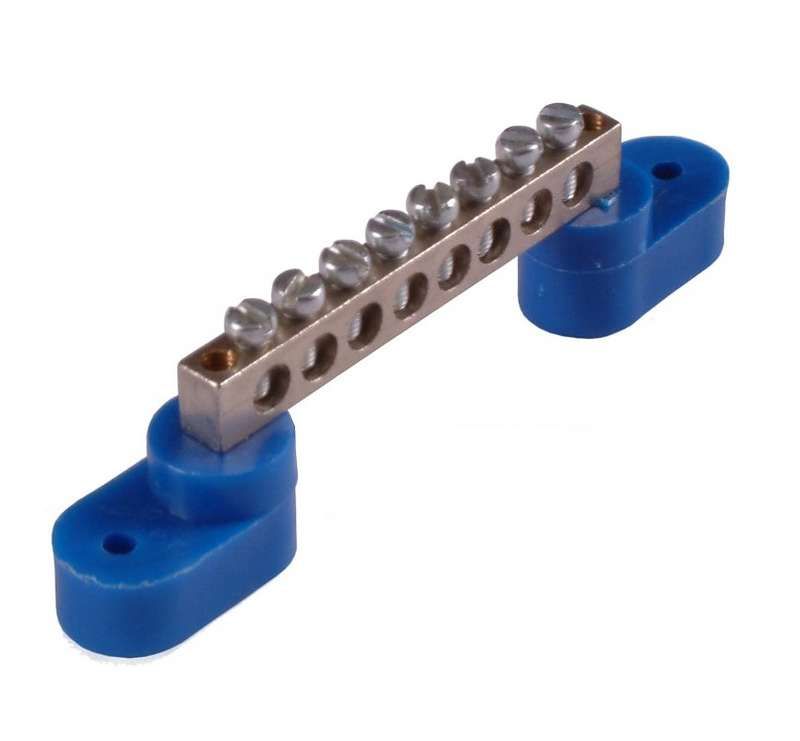

Шина _N_ 63.09.2 "N" на 9 присоединений 63А 2 изоляторах стойка | HEGEL

Шина на 9 присоединений 63А на 2 изоляторах стойка от HEGEL - это надёжная нулевая шина для распределения рабочего нуля в электрощитах. Артикул шины _n_ 63.09.2 позволяет легко идентифицировать продукт при закупках и монтаже.

Назначение и область применения

Эта шина используется для соединения рабочих нулевых проводников (N) в распределительных щитах. Подходит для систем TN-S и TN-C-S, где требуется выделенный контактный зажим для нуля. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в щитах жилых домов, офисов, цехах с автоматизированным оборудованием.

Технические характеристики

• Количество присоединений: 9 точек
• Номинальный ток: 63 А
• Материал контактов: латунь с никелированным покрытием - повышает устойчивость к окислению и обеспечивает долгий срок службы
• Изоляторы: два пластиковых изолятора типа «стойка» - для крепления на вертикальной поверхности или специальной платформе
• Рабочее напряжение: до 400 В переменного тока (по умолчанию для таких шин)

Совместимость и монтаж

Шина _n_ 63.09.2 не устанавливается на DIN-рейку - вместо этого она крепится через изоляторы «стойка». Это значит, что её можно фиксировать на металлическом основании щита, на боковой стенке корпуса или на отдельной монтажной планке. Убедитесь, что место крепления имеет достаточную прочность и доступ для подключения проводов. Диаметр отверстий под болты соответствует стандартным требованиям для шин такого класса - используйте болты M4–M5.

Безопасность и стандарты

Шина на 9 присоединений 63А на 2 изоляторах стойка выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов распределительных устройств. Никелированное покрытие снижает риск коррозии и увеличивает безопасность при длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Никелированное покрытие латуни предотвращает образование оксидов - контакты остаются проводящими даже после лет эксплуатации
• Увеличенная площадь контакта каждого зажима обеспечивает надёжное соединение с многожильными и одножильными проводами
• Стандартная форма и размеры позволяют заменить аналогичные изделия других производителей без переделки щита
• Два изолятора обеспечивают устойчивую фиксацию и исключают случайное смещение при нагрузке

Ограничения применения

• Не предназначен для подключения защитных проводников PE - для них используют отдельные шины
• Не рассчитана на работу при температуре выше +60 C - избегайте установки рядом с нагревательными элементами
• Запрещено использовать в качестве шины PEN - здесь только N-проводник
• Не подходит для монтажа на DIN-рейку - требует отдельного места и крепления

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение нулей от частотных преобразователей на производстве
• Распределение нуля между группами освещения и розеток в торговых помещениях

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковый сечения - оптимально 1,5–16 мм2
• Затягивайте зажимы моментом 0,8–1,2 Нм - перетягивание может повредить латунь
• Если в щите мало места, убедитесь, что высота шины _n_ 63.09.2 с изоляторами не мешает другим модулям
• Для удобства обслуживания рекомендуется помечать каждый провод цветом или биркой - особенно при большом количестве ответвлений
