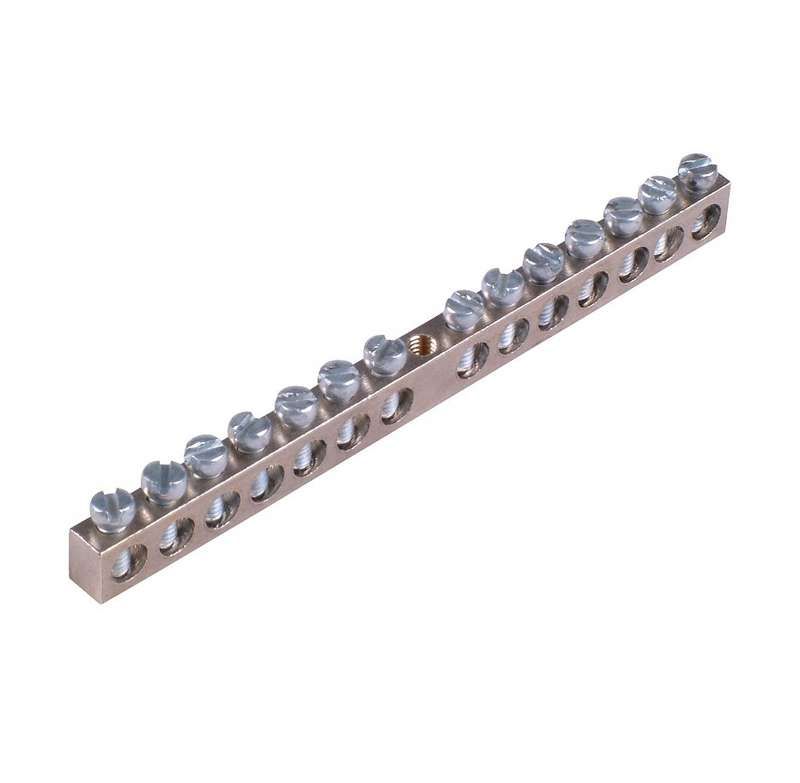

Шина _PE_ 63.20 "РЕ" на 20 присоединений 63А 1 крепежное отверстие | HEGEL

Шина заземляющая на 20 присоединений 63А 1 крепежное отверстие от бренда HEGEL - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул шины _PE_ 63.20 позволяет легко идентифицировать её в каталогах и заказах. Присоединение до двадцати проводников делает её удобной для многоквартирных домов, промышленного оборудования и объектов с высокой плотностью подключений.

Назначение и область применения

Эта шина используется для соединения защитных проводников PE (заземление) в электрических щитах. Она обеспечивает единый точечный контакт всех заземляющих проводов, что повышает безопасность и соответствие требованиям ПУЭ. Подходит для установки в жилых, коммерческих и промышленных распределительных устройствах - например, в этажных щитах, щитах автоматизации, станциях управления.

Технические характеристики

• Максимальный ток: 63 А - допустимый постоянный ток через шину без перегрева;
• Количество присоединений: 20 - возможность подключения до 20 заземляющих проводов;
• Материал: латунь с никелированным покрытием - улучшает проводимость, защищает от окисления;
• Крепление: одно отверстие для фиксации на DIN-рейке или стене;
• Изоляторы: в комплекте пластиковые изоляторы типа «DIN» - обеспечивают установку на стандартную 35-мм DIN-рейку.

Совместимость и монтаж

Шина _PE_ 63.20 совместима с любыми DIN-рейками стандарта EN 60715. Установка происходит путём защёлкивания на рейку через пластиковые крепления. Каждый контакт рассчитан на провода сечением до 16 мм2 (медные). Для монтажа используйте крестообразную отвёртку - болты затягиваются до упора, но без избыточного усилия, чтобы не повредить резьбу. После установки проверьте надёжность контактов: провода должны входить до упора, без люфта.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Никелированная поверхность предотвращает образование оксидов, снижает переходное сопротивление и продлевает срок службы. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Никелирование латуни - устойчивость к коррозии даже во влажных средах;
• Чёткая маркировка присоединений - упрощает диагностику и обслуживание;
• Стандартные изоляторы - совместимость с большинством типов щитов;
• Одинаковая геометрия всех контактов - равномерное распределение нагрузки между присоединениями.

Ограничения применения

• Не предназначен для подключения нулевых рабочих проводников N - только для заземления PE;
• Максимальное сечение провода - 16 мм2; более толстые провода требуют других решений;
• Работает только в помещениях с температурой от -25C до +60C - не для открытых площадок;
• Не рекомендуется использовать в агрессивных химических средах - хотя никель устойчив, длительный контакт с кислотами или солями может повредить покрытие.

Примеры использования

• Этажный распределительный щит в многоквартирном доме - подключение заземления от розеток, светильников и бытовой техники;
• Щит автоматизации на заводе - заземление частотных преобразователей, датчиков и исполнительных механизмов;
• Система UPS - обеспечение надёжного заземления для чувствительного оборудования.

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение - так вы избежите неравномерного нагрева;
• При использовании нескольких шин в одном щите - располагайте их параллельно, не перекрывая друг друга, чтобы сохранить доступ к клеммам;
• Обязательно пометьте шину этикеткой «PE» - это требуется по правилам безопасности;
• Проверяйте момент затяжки болтов: слишком слабо - плохой контакт, слишком сильно - риск повреждения резьбы;
• Для замены или модернизации - артикул _PE_ 63.20 можно найти в каталогах HEGEL по номеру без изменений.
