Скоба _PE_ 63.14 Шина "РЕ" на 14 присоединений 63А скобе | HEGEL

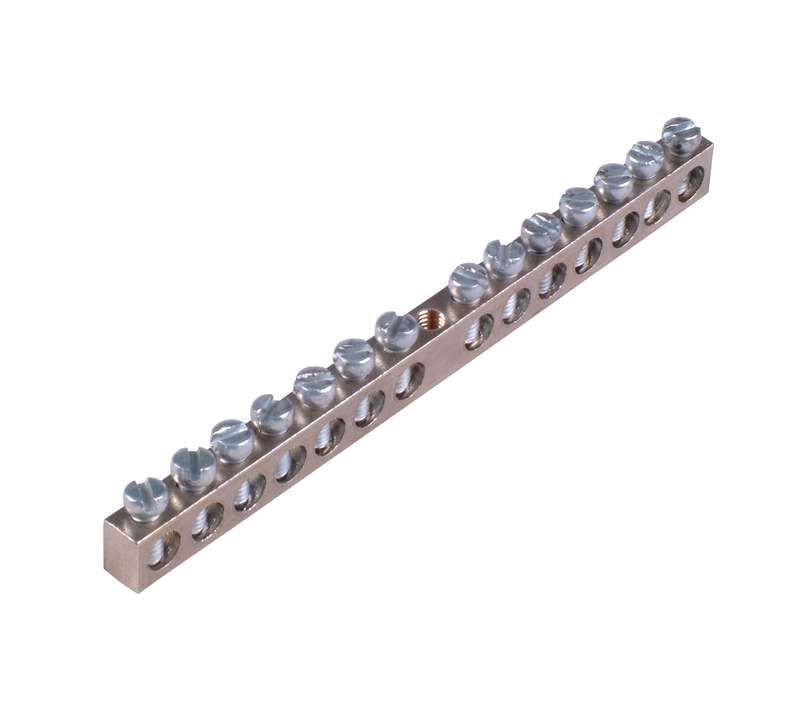

Шина заземляющая на 14 присоединений 63А на скобе от бренда HEGEL - надёжный элемент для организации системы заземления в распределительных щитах. Артикул скоба _pe_ 63.14 обеспечивает безопасное соединение до четырнадцати заземляющих проводников, рассчитана на ток до 63 А и устанавливается на металлическую скобу для жёсткого крепления.

Назначение и область применения

Эта шина используется для объединения нескольких заземляющих проводников в одной точке - то есть создаёт единый контакт между оборудованием и системой заземления. Применяется в электрощитах жилых, коммерческих и промышленных объектах. Подходит для подключения защитных проводников PE от автоматических выключателей, УЗО, оборудования, корпусов станков, освещения и других устройств, требующих заземления.

Технические характеристики

• Количество присоединений: 14
• Номинальный ток: 63 А
• Материал основной части: латунь с никелированным покрытием
• Тип крепления: металлическая скоба (не DIN-рейка)
• Рабочее напряжение: до 1000 В переменного тока
• Стандарт исполнения: соответствует требованиям ГОСТ Р 50030.2 и IEC 60947

Совместимость и монтаж

Шина скоба _pe_ 63.14 не устанавливается на DIN-рейку - она крепится через металлическую скобу прямо к стенке щита или к металлической раме. Это делает её удобной для компактных или тяжёлых щитов, где требуется прочная фиксация. Для монтажа используйте болты или саморезы, подходящие по диаметру отверстий в скобе. Каждый контакт предназначен для одного провода сечением до 16 мм2. Перед затяжкой проверьте, чтобы изоляция была полностью удалена, а жила плотно вошла в гильзу.

Безопасность и стандарты

Изготовлена из латуни с никелированным покрытием - материал устойчив к окислению и обеспечивает долговременный хороший контакт. Никель защищает поверхность от коррозии даже в условиях повышенной влажности. Соответствует требованиям безопасности для электроустановок, предъявляемым в России и ЕС. Не содержит свинца и других запрещённых веществ.

Преимущества

• Никелированное покрытие снижает риск потери контакта из-за окисления - важнее, чем у «эконом» версий без покрытия
• Жёсткий монтаж на скобе исключает люфт и вибрацию, что повышает надёжность соединения
• 14 точек подключения позволяют заменить несколько отдельных перемычек, уменьшая количество соединений и точки отказа
• Латунь обеспечивает высокую электропроводность и механическую прочность

Ограничения применения

• Не предназначена для работы с токами выше 63 А - перегрузка вызывает нагрев и выход из строя
• Не применяется как рабочая нулевая шина (N); эта шина только для заземления (PE)
• Не устанавливается на DIN-рейку - требует наличия места для крепления скобы
• Не рекомендовано использовать в средах с постоянным воздействием агрессивных химикатов (например, кислотных паров)

Примеры использования

• Подключение всех заземляющих проводов от автоматов в этажном щите многоквартирного дома
• Объединение заземления корпусов насосов, вентиляторов и станков на производстве
• Формирование единой точки заземления в распределительном пункте торгового центра
• Установка в щитах с ограниченным пространством, где нельзя применить рейку

Практические советы

• Перед установкой проверьте соответствие сечения провода - максимальное допустимое сечение 16 мм2
• Не затягивайте клеммы слишком сильно - можно повредить резьбу или деформировать латунную часть
• Если щит изготовлен из неметаллического материала, обязательно предусмотрите отдельный медный проводник для вывода заземления на контур
• Для обслуживания отключайте питание и проверяйте отсутствие напряжения перед работой с шиной
• Если нужна более экономичная версия - выбирайте аналоги без никеля, но помните: они быстрее теряют контактную способность в сыром воздухе
