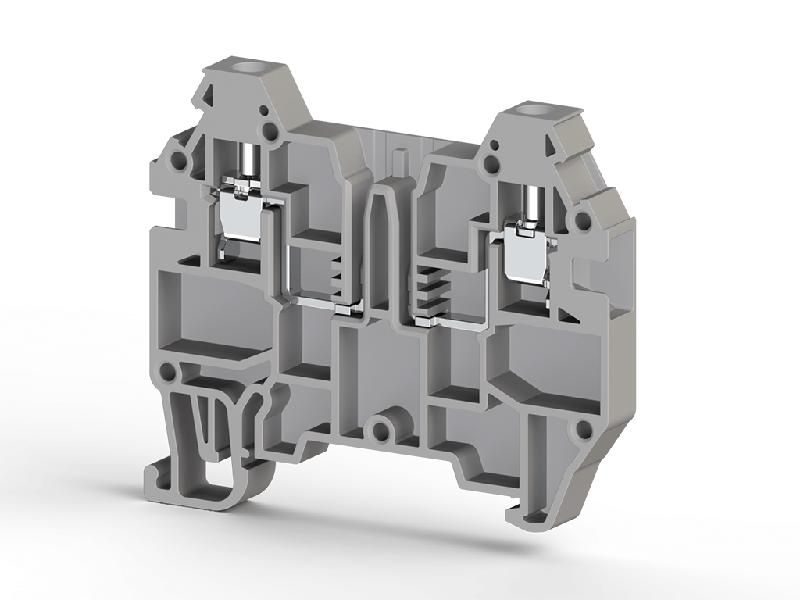

Клеммник с возможностью установки картриджа 2.5кв.мм сер. AVK 2.5F Klemsan 324929

Клеммник с возможностью установки картриджа 2.5 мм2 серия AVK 2.5F от Klemsan предназначен для надёжного соединения проводов сечением до 2,5 мм2 в распределительных коробках, щитах управления и на оборудовании. Этот клеммник сочетает простоту монтажа с высокой механической прочностью за счёт использования съёмного картриджа.

Назначение и область применения

AVK 2.5F используется для создания разборных электрических соединений в условиях, где требуется частая замена или обслуживание проводов. Подходит для подключения силовых и управляющих цепей в автоматике, системах освещения, промышленном оборудовании и бытовых устройствах. Картридж позволяет менять контакты без демонтажа всего клеммника - это особенно удобно при ремонте или модернизации.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип крепления: винтовой зажим с возможностью установки съёмного картриджа
• Рабочее напряжение: до 600 В (по стандарту IEC 60947-7-1)
• Рабочий ток: до 24 А (при температуре +40 C)
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Материал корпуса: самозатухающий полиамид PA66
• Цвет: белый
• Количество полюсов: однополюсный

Совместимость и монтаж

Клеммник AVK 2.5F совместим только с оригинальными картриджами серии AVK 2.5F. Установка происходит на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Зажим провода осуществляется винтом M3, усилие затяжки - 0,2–0,3 Нм. Перед вставкой картриджа проверьте, чтобы он плотно входил в гнездо - при слабом контакте возможен перегрев.

Безопасность и стандарты

Klemson AVK 2.5F соответствует требованиям международного стандарта IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Материалы корпуса имеют класс горючести UL94 V-0 - самозатухание при возгорании. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Замена контактной группы без отсоединения всех проводов - экономия времени при обслуживании
• Высокая механическая стабильность благодаря жёсткой конструкции корпуса
• Чёткая маркировка выводов для предотвращения ошибок при подключении
• Изоляция из термостойкого материала снижает риск пробоя даже при кратковременных перегрузках

Ограничения применения

• Не предназначены для работы в условиях постоянной влаги, пыли или химически активной среды - степень защиты IP20 исключает использование вне закрытых шкафов
• Не рекомендован для многожильных проводов без наконечников - возможно повреждение жил при затяжке
• Не допускается применение с проводами большего сечения - риск перегрева и выхода из строя
• Картриджи других серий (например, AVK 1.5 или AVK 4) несовместимы - несмотря на внешнее сходство, внутренние механизмы отличаются

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерах
• Разводка цепей управления в пультах оборудования
• Обслуживание светильников в торговых помещениях - легко заменить вышедший из строя участок
• Создание временных соединений при тестировании электрооборудования

Практические советы

• Перед установкой удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надёжного контакта
• Используйте отвертку с плоским жалом и точным моментом - переусиливать нельзя, можно повредить резьбу
• Проверяйте плотность затяжки после первого включения - нагрев может вызвать слабую деформацию металла
• Храните запасные картриджи в сухом месте - попадание влаги снижает долговечность контактов
• Если нужна двухполюсная сборка - используйте два AVK 2.5F рядом; специальных двойных версий в этой серии нет
