Клемма универсальная 1х6-21+21x1.5-16мм - 004826 Legrand

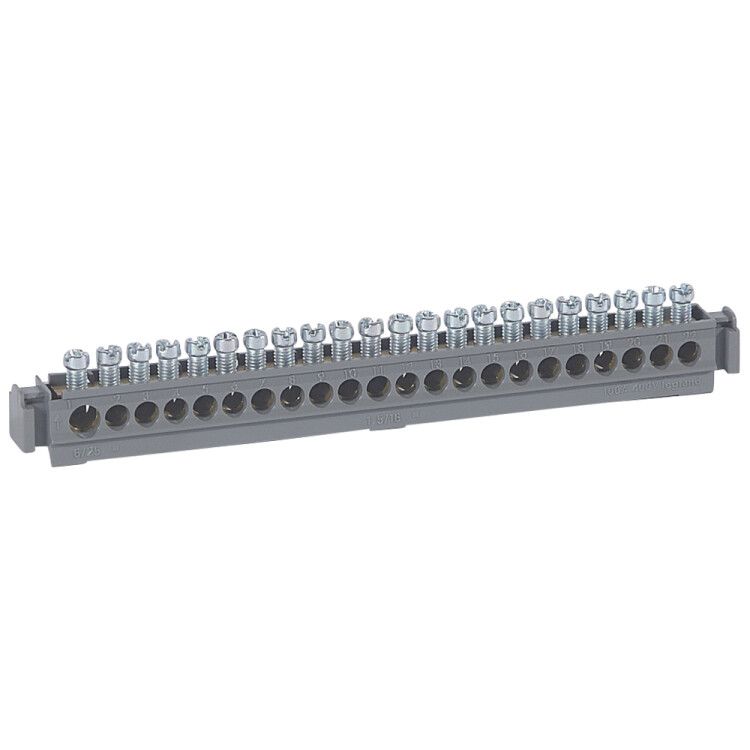

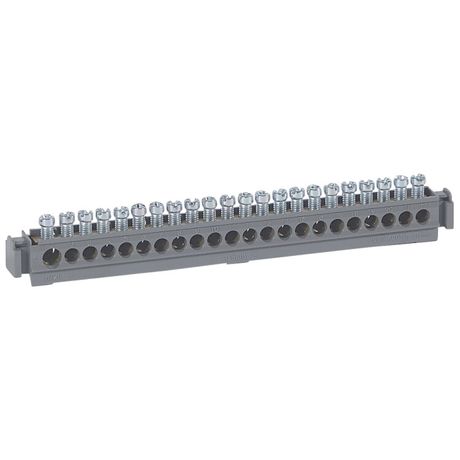

Клеммник универсальный 1х(6-25)+21х(1.5–16 мм2) синий от Legrand Euro (артикул 004826) предназначен для надёжного соединения проводов различного сечения в распределительных щитах на DIN-рейке. Он сочетает один крупный контакт для мощной жилы и 21 малый - для слаботочных цепей, что упрощает компактную сборку систем автоматизации и силового управления.

Назначение и область применения

Этот клеммник используется для коммутирования проводов в профессиональных электротехнических установках. Подходит для монтажа в распределительных шкафах, пультах управления, системах автоматизации, где требуется одновременное подключение силовой и сигнальной цепей. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Тип: винтовая клемма с защелкой для фиксации на DIN-рейке
• Максимальное сечение жилы: до 25 мм2 (для одного входа), 1.5–16 мм2 (для остальных 21 контактов)
• Номинальный ток: 25 А
• Номинальное напряжение: 400 В
• Количество контактов: 22 (1 × 25 мм2 + 21 × 16 мм2)
• Фиксация: защелка для быстрой установки на DIN-рейку 35 мм
• Цвет корпуса: синий
• Гарантия: 24 месяца

Совместимость и монтаж

Клеммник универсальный 1х(6-25)+21х(1.5–16 мм2) синий монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защелкой - достаточно вставить устройство в рейку и нажать до характерного щелчка. Для подключения используйте отвертку: зажимается провод винтом без необходимости снятия изоляции. Убедитесь, что зачищенная часть жилы соответствует глубине зажима - не более 10 мм. Не допускается перегибание многожильных проводов без наконечника.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает безопасную работу при температуре от –25C до +70C. Все металлические части изолированы, исключён риск случайного прикосновения к токоведущим элементам. Номинальное напряжение 400 В позволяет применять клеммник в трёхфазных сетях 380/220 В.

Преимущества

• Универсальность: один клеммник заменяет два отдельных - экономит место в щите
• Чёткая разметка: каждый контакт рассчитан на определённое сечение, снижает вероятность ошибки при монтаже
• Надёжная фиксация: защелка предотвращает самопроизвольное выпадение при вибрации
• Высокая плотность: 22 контакта в компактном корпусе - идеально для ограниченного пространства
• Яркий цвет: синий корпус легко отличить от других клеммников, ускоряет диагностику

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - только медные
• Запрещено использовать в условиях постоянного воздействия воды, масла или химически активных сред
• Не рекомендуется для частых отсоединений - винтовые зажимы теряют усилие после нескольких демонтажей
• Максимальное сечение 25 мм2 доступно только в одном контакте; другие - только до 16 мм2
• Не подходит для высокочастотных сигналов выше 10 кГц - возможны потери и помехи

Примеры использования

• Подключение питания 25 мм2 к частотному преобразователю + 21 проводов управления (24 В DC) через один модуль
• Разводка в щите управления лифтом: одна жила 25 мм2 - питание двигателя, 21 жил 1.5–2.5 мм2 - датчики и кнопки
• Сборка распределительного щита на объекте: клеммник 004826 заменяет группу из двух отдельных клеммников, сокращая время монтажа

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - меньше не держится, больше выступает и мешает соседним контактам
• Для многожильных проводов используйте наконечники типа ШТИ, особенно при сечении >6 мм2
• При использовании в вибрирующих средах (например, на станках) периодически проверяйте затяжку винтов
• Не смешивайте провода разных типов (медные и алюминиевые) в одной клемме - это вызывает окисление и нагрев
• При проектировании щита учтите посадочные габариты: клеммник занимает около 110 мм по ширине - планируйте свободное пространство вокруг него
