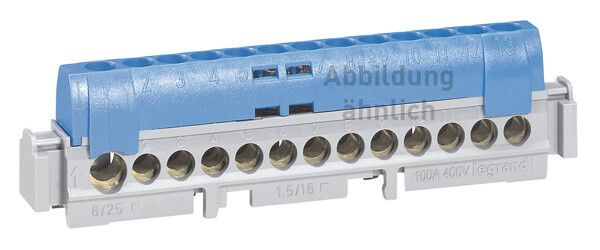

Клеммная колодка IP 2X - нейтраль синяя 1 x 6-25 кв мм 21 1,5-16 длина 141 | 004845 Legrand

Клеммная колодка Legrand Euro 004845 - это надежное решение для коммутации нулевых проводников в распределительных щитах. Ее компактная конструкция с защищенными контактами и возможностью установки на DIN-рейку делает ее удобной для профессионального монтажа в промышленных и жилых объектах.

Назначение и область применения

Клеммная колодка Legrand Euro 004845 предназначена для соединения нулевых (нейтральных) проводников в электрических цепях. Подходит для использования в силовых щитах, распределительных устройствах, системах автоматизации и освещения. Применяется там, где требуется безопасное и долговечное соединение множества проводов одного потенциала - например, в группах освещения, розеточных контурах или на входе в оборудование.

Технические характеристики

• Максимальное сечение провода: до 25 мм2
• Минимальное сечение провода: 1.5 мм2
• Номинальное напряжение: 400 В
• Номинальный ток: 80 А
• Количество контактов: 17 (21 место для проводов 1.5–16 мм2 + 1 место для 25 мм2 + 1 место для 6–25 мм2)
• Способ подключения: винтовой зажим
• Способ монтажа: фиксация на DIN-рейку типа TS35
• Защита контактов: да - крышка предотвращает случайное прикосновение к токоведущим частям
• Цвет корпуса: синий (стандартный цвет для нейтрального проводника)
• Общая длина: 141 мм
• Гарантия: 24 месяца

Совместимость и монтаж

Клеммная колодка Legrand Euro 004845 устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется с помощью защелки - достаточно плотно прижать колодку к рейке до характерного щелчка. Для подключения используйте отвертку с плоским лезвием: затягивайте винты равномерно, чтобы избежать перегрева или повреждения контакта. Убедитесь, что зачищенные концы проводов не выходят за пределы зажима - это снижает риск замыкания.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для электроустановок: изоляция выполнена из самозатухающего поликарбоната, контакты покрыты антикоррозийным слоем. Защита контактов (IP2X) исключает доступ пальцев или инструментов к токоведущим элементам при закрытой крышке. Цвет синий соответствует международному стандарту IEC 60445 для обозначения нулевого проводника.

Преимущества

• Универсальный диапазон сечений: позволяет использовать один тип колодки для проводов от 1.5 до 25 мм2
• Высокая плотность размещения: 21 контактов для малых сечений и 1 - для крупного провода 25 мм2
• Фиксированная конструкция: не требует дополнительных креплений при монтаже на DIN-рейку
• Четкая маркировка: синий цвет и расположение контактов позволяют легко отличить ноль от фазы
• Долговечность: винтовые зажимы выдерживают многократные демонтажи без потери качества соединения

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только медные
• Запрещено использование вне помещений: степень защиты IP2X не обеспечивает защиту от воды и пыли
• Не рекомендуется для высокочастотных или импульсных нагрузок - только для переменного тока 50/60 Гц
• Максимальный ток 80 А действителен при температуре окружающей среды до +40 C; при более высоких температурах допустимую нагрузку необходимо снижать

Примеры использования

• Подключение нулевой шины в квартирном щите после счетчика
• Распределение нулей между группами розеток и светильников в офисном здании
• Сборка нейтрали в пульте управления станком или конвейером
• Использование в качестве запасной точки подключения при модернизации старой проводки

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковый потенциал - не смешивайте ноль с заземлением
• Для проводов сечением 25 мм2 используйте только одно гнездо - остальные не рассчитаны на такой ток
• При большом числе подключений (более 15) следите за нагревом: если колодка становится теплой, проверьте качество зажимов и нагрузку
• При необходимости можно отсоединить часть контактов - они не связаны друг с другом внутри, каждый имеет собственный зажим
• Для быстрого обслуживания выбирайте модели с прозрачной крышкой - в этой версии она не прозрачная, поэтому перед работой отключайте питание
