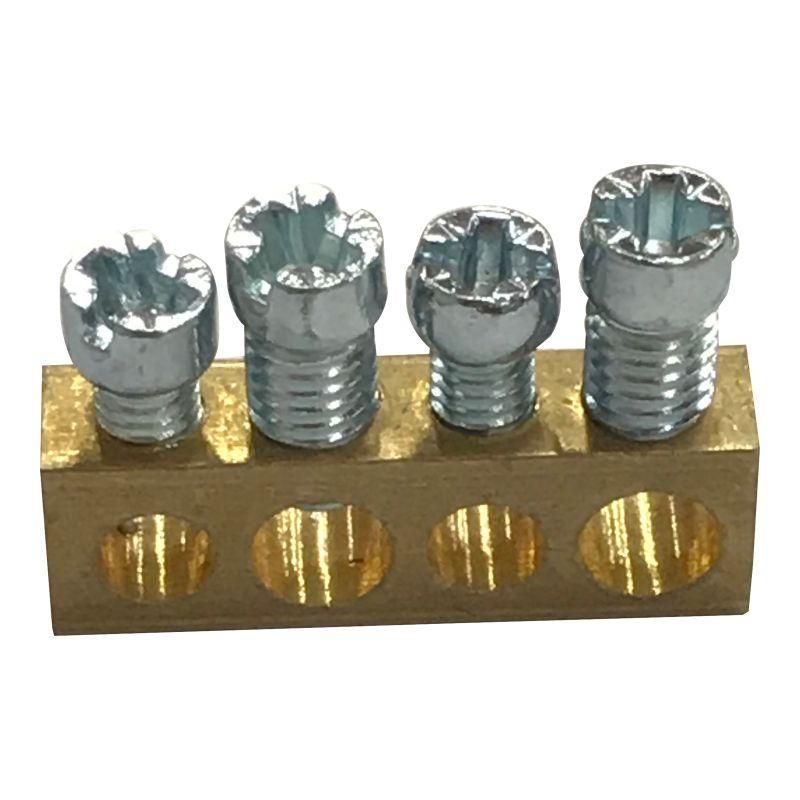

Клеммный блок 2Х16 И 2Х10 | 134808 Legrand

Клеммный блок 2х16 и 2х10 от Legrand Euro — надёжное решение для коммутации проводов сечением 1,5–16 мм² в распределительных щитах. Артикул 134808 предназначен для стационарной установки в сериях Practibox, обеспечивая прочное винтовое соединение без необходимости дополнительного оборудования.

Назначение и область применения

Клеммный блок 2х16 и 2х10 используется для соединения силовых и управляющих цепей в электрощитах. Подходит для монтажа в бытовых, промышленных и коммерческих объектах: на станках, конвейерах, системах освещения, автоматике и других устройствах, где требуется надёжная фиксация многожильных и одножильных проводов.

Технические характеристики

• Тип изделия: Блок клеммный
• Количество полюсов: 4
• Общее количество соединений: 4
• Номинальный ток: 80 А
• Диапазон сечений проводов: 1,5 – 16 мм²
• Тип подключения: Винтовой зажим
• Способ монтажа: Крепление винтом на DIN-рейку
• Количество контактов для сечения 10 мм²: 2
• Количество контактов для сечения 16 мм²: 2
• Количество контактов для сечения менее 6 мм²: 0

Совместимость и монтаж

Клеммный блок 2х16 и 2х10 совместим с DIN-рейкой шириной 35 мм, стандартной для большинства электрощитов. Монтаж выполняется путём защёлкивания на рейку и последующего затягивания винтов. Для надёжного соединения рекомендуется использовать отвертку с плоским жалом, не допуская перегрузки усилием. Убедитесь, что изоляция срезана точно до метки — не более 9–10 мм, чтобы избежать замыкания между контактами.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Конструкция выполнена из самозатухающего термопластика, устойчивого к нагреву. Номинальный ток 80 А позволяет безопасно работать в высоконагруженных цепях без перегрева при соблюдении условий эксплуатации.

Преимущества

• Чёткое разделение контактов: два для 16 мм² и два для 10 мм² — исключает случайную установку провода меньшего сечения в неподходящий зажим.
• Усиленные винтовые зажимы обеспечивают долговечное соединение даже при вибрациях и частых температурных колебаниях.
• Материал корпуса устойчив к механическим повреждениям и химическим воздействиям в условиях производства.
• Стандартная форма и габариты позволяют легко интегрировать в компактные щиты серии Practibox.

Ограничения применения

• Не предназначено для подключения проводов сечением меньше 1,5 мм² — зажимы не обеспечивают надёжного контакта.
• Запрещается использование в средах с постоянным погружением в воду или повышенной запылённостью — отсутствует защита IP.
• Не подходит для переменного тока выше 1000 В или постоянного тока выше 1500 В — максимальное напряжение не указано производителем, поэтому применение вне указанных параметров недопустимо.
• Не рассчитан на частую демонтаж-монтаж — многократное ослабление/затяжка винтов снижает срок службы зажима.

Примеры использования

• Разводка входного кабеля 16 мм² в главном распределительном щите дома.
• Подключение мощных потребителей (электрокотлы, насосы) через автономные группы в промышленном щите.
• Соединение медных жил 10 мм² в цепях управления станков с использованием кабелей типа NYM или VVG.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и выбранного контакта — 16 мм² только в специализированные зажимы, 10 мм² — в другие.
• Не используйте кабель с алюминиевой жилой — зажимы оптимизированы для меди.
• После монтажа потяните каждый провод слегка — если он выскочил, значит, зажим не затянут должным образом.
• Для удобства обслуживания пометьте каждую клемму этикеткой — особенно важно в многофункциональных щитах.
• Артикул 134808 и модель Legrand Euro 2х16 и 2х10 часто используются в паре с другими элементами серии Practibox — можно заказывать комплектно для единообразия сборки.
