Клеммный блок 5Х16 И 5Х10 | 134809 Legrand

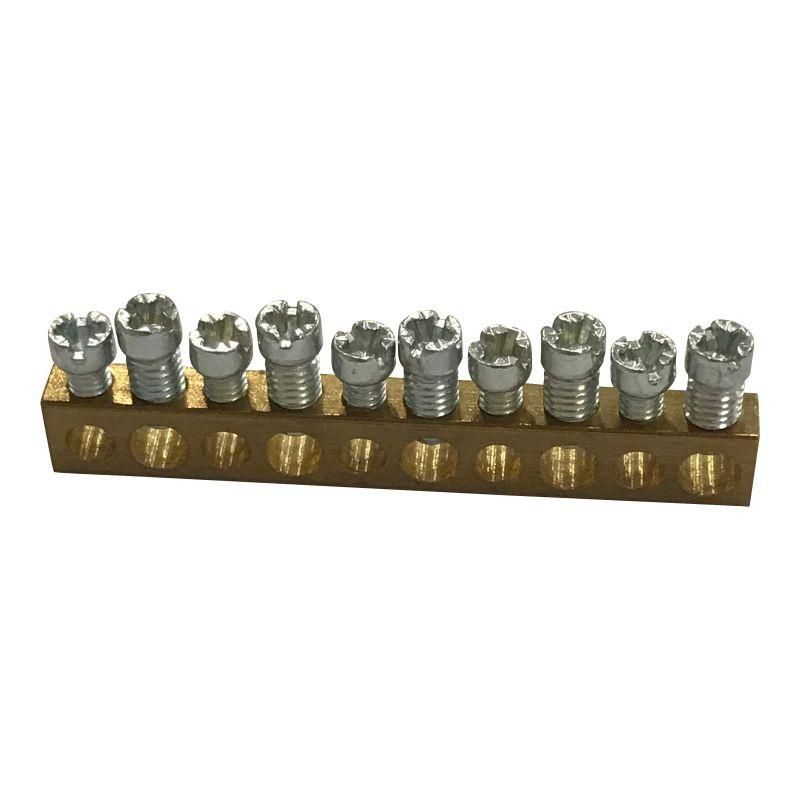

Клеммный блок 5x16 и 5x10 от Legrand Euro (артикул 134809) предназначен для надёжного соединения проводов сечением 1,5–16 мм2 в распределительных щитах и промышленном оборудовании. Этот клеммный блок сочетает два стандарта подключений - 10 мм и 16 мм - в одном корпусе, что упрощает сборку цепей с разнородными проводниками.

Назначение и область применения

Клеммный блок 5x16 и 5x10 используется для создания разъёмных соединений между силовыми и управляющими цепями. Подходит для установки в шкафах управления, на станках, конвейерах, системах автоматизации и других объектах, где требуется частый доступ к контактам. Благодаря комбинированной схеме, он заменяет два отдельных блока - один для 10 мм2, другой для 16 мм2 - экономя место и время монтажа.

Технические характеристики

• Тип изделия: блок клеммный винтовой
• Количество полюсов: 10
• Общее число соединений: 10
• Номинальный ток: 80 А
• Диапазон сечений проводов: 1,5 – 16 мм2
• Распределение контактов: 5 входов для 10 мм2, 5 входов для 16 мм2
• Способ монтажа: крепление винтом на DIN-рейку
• Подключение: винтовые зажимы с фиксацией
• Количество соединений менее 6 мм2: 0 - не предназначены для тонких проводов

Совместимость и монтаж

Клеммный блок 5x16 и 5x10 совместим с любой стандартной DIN-рейкой шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку и последующего затягивания винтов. Для правильного подключения:

• Зачищайте изоляцию на 8–10 мм - этого достаточно для надёжного контакта;
• Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке;
• Убедитесь, что сечение провода соответствует указанному диапазону: 1,5–16 мм2. Превышение вызывает перегрев, недостаток - плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Клеммы выполнены из медного сплава с никелевым покрытием, обеспечивающим устойчивость к окислению. Корпус изготовлен из самозатухающего полиамида - материал не поддерживает горение и выдерживает температуру до +120 C.

Преимущества

• Экономия места: два типа сечений в одном модуле вместо двух отдельных блоков
• Высокая плотность соединений: 10 точек подключения в компактном корпусе
• Надёжная фиксация: винтовые зажимы с хорошим усилием затяжки, предотвращают ослабление при вибрациях
• Чёткая маркировка: каждая группа контактов имеет визуальное разделение - 10 мм и 16 мм

Ограничения применения

• Не применяйте для проводов меньше 1,5 мм2 - зажимы не обеспечат надёжного контакта
• Не используйте в условиях постоянного погружения в воду - степень защиты IP20 не предусматривает герметичность
• Не допускается подключение алюминиевых проводов без специальных переходных наконечников - риск электрохимической коррозии
• Максимальная рабочая температура +70 C; при более высоких значениях снижается долговечность материалов

Примеры использования

• Распределительный щит промышленного станка: соединение питания 16 мм2 с управлением 1,5 мм2 через один блок
• Автоматизация конвейера: подключение датчиков (1,5 мм2) и двигателей (16 мм2) в одной группе
• Система освещения: разводка мощных светильников и слаботочных сигналов управления

Практические советы

• Перед первым запуском проверьте затяжку всех винтов - после нагрева контакты могут немного ослабнуть
• При использовании в вибрирующих средах рекомендуется применить контргайки или термостойкий клей для фиксации винтов
• Для удобства обслуживания оставляйте минимум 10 мм свободного пространства вокруг каждого контакта
• Клеммный блок 5x16 и 5x10 от Legrand Euro - оптимальный выбор, когда нужна гибкость без увеличения числа элементов в щите
