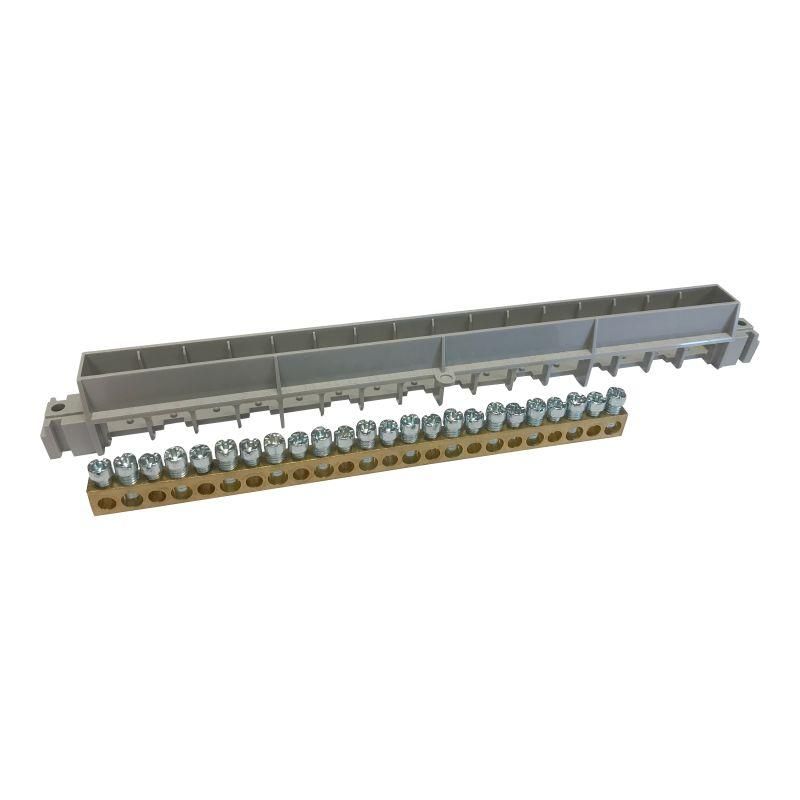

Клеммный блок Земля 12Х16 И 12Х10 | 134819 Legrand

Клеммный блок земля 12x16 и 12x10 от Legrand Euro - надёжное решение для организации систем заземления в распределительных щитах. Артикул 134819 обеспечивает одновременное подключение 24 проводников сечением 1,5–16 мм2, что делает его удобным выбором для сложных объектов. Этот клеммный блок земля 12x16 и 12x10 совместим с сериями Practibox и применяется там, где требуется высокая плотность соединений.

Назначение и область применения

Клеммный блок земля 12x16 и 12x10 предназначен для создания единой точки заземления в электрических установках. Он используется для соединения множества защитных проводников (PE) - например, от оборудования, корпусов, шкафов, трубопроводов и других элементов, требующих заземления. Подходит для промышленных, коммерческих и жилых объектов, особенно в местах с большим числом потребителей: на заводах, в ТРЦ, ЖЭКах, серверных помещениях.

Технические характеристики

• Тип изделия: Блок клеммный
• Количество полюсов: 24
• Общее количество соединений: 24
• Тип подключения: Винтовое - надёжная фиксация без сварки или пайки
• Номинальный ток: 80 А - выдерживает длительную нагрузку в системах заземления
• Диапазон сечений: 1,5–16 мм2 - подходит для медных и алюминиевых проводов
• Количество соединений 10 мм: 12 - для проводов сечением до 10 мм2
• Количество соединений 16 мм: 12 - для более толстых проводов до 16 мм2
• Количество соединений менее 6 мм2: 0 - не предназначена для тонких проводов
• Способ монтажа: Крепление винтом - устанавливается на DIN-рейку

Совместимость и монтаж

Клеммный блок земля 12x16 и 12x10 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его двумя винтами - никаких дополнительных креплений не требуется. Совместим с комплектующими серии Practibox, включая щиты Legrand Euro. Убедитесь, что место монтажа имеет достаточное свободное пространство: каждый контакт требует доступа для затяжки винта отверткой. Не используйте силовые инструменты - перетягивание повредит контакты.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности IEC 60947-7-1 и EN 61238-1. Материалы - гальванизированная сталь и медные контакты с антикоррозийным покрытием - обеспечивают долговечность даже в условиях повышенной влажности. Нет открытых токоведущих частей - безопасно при обслуживании.

Преимущества

• Удобная балансировка нагрузки: 12 контактов для 10 мм2 и 12 для 16 мм2 позволяют равномерно распределить провода по сечению
• Высокая плотность: 24 соединения в одном модуле экономят место в щите
• Стабильность контакта: винтовые зажимы не ослабевают со временем при вибрациях
• Маркировка: каждая клемма имеет номер - упрощает диагностику и обслуживание

Ограничения применения

• Не подходит для подключения проводов меньше 1,5 мм2 - риск плохого контакта
• Не рассчитан на переменный ток выше 80 А - превышение может вызвать нагрев
• Не предназначен для внешней установки - отсутствует защита IP
• Не использовать в цепях с импульсными токами или высокой частотой - возможны потери

Примеры использования

• Заземление всех металлических корпусов на производственной линии
• Объединение PE-проводов от нескольких шкафов управления в одном месте
• Подключение заземляющих контуров в этажном щите многоквартирного дома
• Создание центральной точки заземления в серверной комнате

Практические советы

• Перед монтажом зачистите провода до 10–12 мм - слишком длинная изоляция снижает надёжность
• Затягивайте винты усилием рук - не используйте ключи или плоскогубцы
• Проверьте все соединения через 1–2 месяца после запуска - первичная осадка материалов может ослабить контакт
• Для больших проектов используйте несколько блоков вместо одного - так проще обслуживать и менять
• Артикул 134819 - оптимальный выбор, когда нужно заменить старый блок с аналогичной конфигурацией
