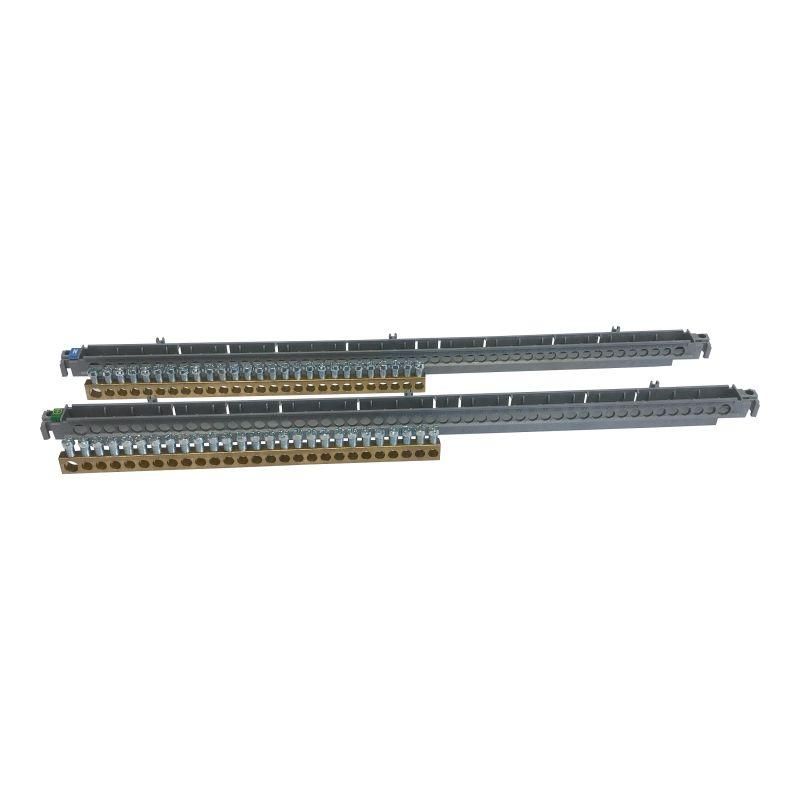

Клеммный блок Земля+Нейтраль 2(1Х25 И 26Х16) | 134828 Legrand

Клеммный блок земля+нейтраль 2(1х25 и 26х16) от Legrand Euro - компактное решение для надёжного соединения проводников заземления и нулевого рабочего провода в распределительных щитах. Артикул 134828 из серии Practibox предназначен для постоянной эксплуатации в условиях жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот клеммный блок используется для объединения нескольких проводников заземления (PE) и нулевых рабочих (N) в одном месте. Подходит для установки в распределительных щитах, где требуется организовать централизованную точку подключения множества проводов без перегрузки шины. Применяется в системах TN-S и TN-C-S, особенно там, где важно сохранить разделение N и PE после главного заземления.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать нагрузку типичного вводного автомата в частном доме или малом офисе;
• Тип подключения: винтовой - обеспечивает прочное механическое соединение без необходимости специального оборудования;
• Диапазон сечений проводов: 1,5–16 мм2 - позволяет подключать медные провода от светильников до мощных групповых линий;
• Количество контактов: два блока - один на 1×25 мм2 (для основного входящего провода), второй на 26×16 мм2 (для множественных ответвлений);
• Способ монтажа: фиксация винтом - устанавливается на DIN-рейку стандартной ширины 35 мм;
• Материал контактных элементов: латунь с никелевым покрытием - устойчив к окислению и обеспечивает долгую работу без потерь проводимости.

Совместимость и монтаж

Клеммный блок совместим с любыми DIN-рейками, соответствующими стандарту EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке и затянуть винты. Обязательно используйте отвертку с плоским лезвием подходящего размера - слишком большой момент может повредить резьбу. Убедитесь, что зачищенная часть провода полностью помещается в гнездо, а изоляция не попала под контакт. После сборки проверьте плотность затяжки - провод не должен двигаться при легком усилии.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция выполнена из самозатухающего поликарбоната, не поддерживающего горение. Каждый контакт имеет цветовую маркировку: голубой - для нуля (N), желто-зелёный - для заземления (PE), что исключает путаницу при монтаже.

Преимущества

• Объединяет две функции (N и PE) в одном устройстве - экономит место в щите;
• Высокая плотность контактов - до 26 проводов 16 мм2 на одной секции, что снижает количество дополнительных переходников;
• Удобство обслуживания - можно заменить или проверить отдельный провод без демонтажа всей группы;
• Стандартная серия Practibox - гарантирует совместимость с другими компонентами Legrand для унифицированной сборки щита.

Ограничения применения

• Не предназначены для подключения алюминиевых проводов - риск ослабления контакта из-за различий в коэффициентах теплового расширения;
• Не рекомендуются для мест с высокой вибрацией без дополнительной фиксации - например, рядом с крупными двигателями;
• Максимальное сечение - 16 мм2; для более толстых проводов (например, 25 мм2 и выше) нужна отдельная шина или клемма повышенной мощности;
• Не следует использовать как единственный контакт для многожильных проводов без наконечника - возможен выход из строя при многократном подключении/отключении.

Примеры использования

• Подключение всех групповых линий заземления в квартирном щите после вводного автоматического выключателя;
• Централизованное соединение нулевых проводов от освещения, розеток и бытовой техники в офисном щите;
• Финальная точка подключения заземления в промышленном оборудовании перед подачей питания на станки и конвейеры;
• Замена старой перемычки между шинами N и PE при модернизации системы заземления.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода указанному диапазону - 1,5–16 мм2. Неправильно выбранный провод вызывает нагрев или плохой контакт;
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - они предотвращают расслоение жил при затяжке;
• Не смешивайте провода разных сечений в одном гнезде - это нарушает равномерность давления и снижает надёжность;
• Рекомендуется делать метки на каждом проводе перед подключением - особенно когда число контактов велико;
• Проверяйте состояние клеммы через год после установки - первые годы наиболее важны для выявления слабых контактов.
